開曲線オフセット

手続き型モデリングには、 Open Curve OffsetそしてOpen Curve Offset Trio既存の曲線に平行な追加の開いた曲線を作成するツール。

1.

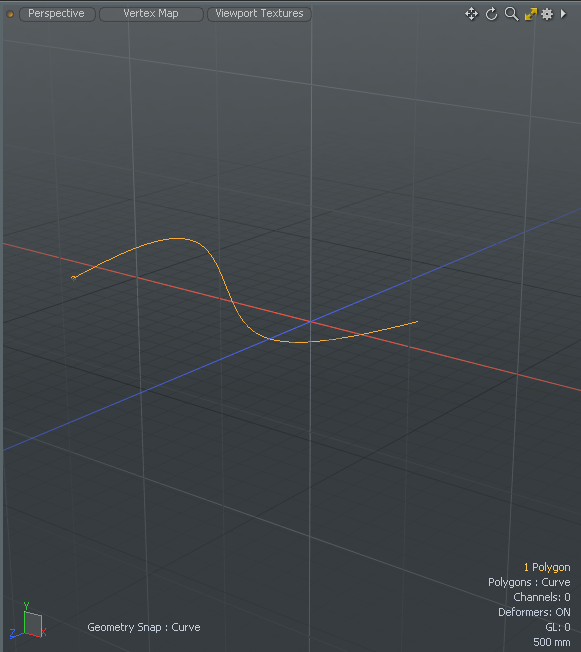

にModelレイアウト、追加シーンにカーブします。

2.

をアクティブにするPolygon選択モードで、カーブをダブルクリックします。

3.

カーブを選択した状態で、右側のパネルでCurvesタブをクリックし、 Open Curve Offset

ヒント：  このオプションが左側のパネルに表示されていない場合。クリックしてホールドOpen Curve OffsetそしてクリックOpen Curve Offset Trio。

4.

オフセットを111 mmそしてクリックOK。

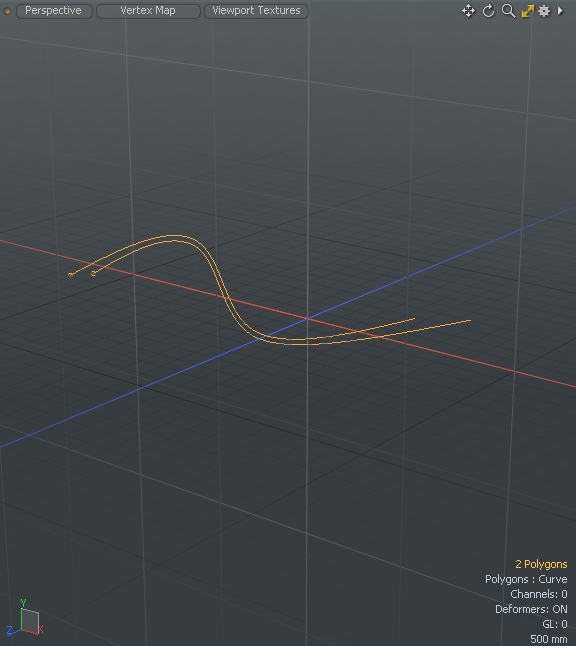

追加の曲線が元の曲線と平行に作成されます。

5.

押すCtrl/Cmd + Z元に戻すには。

6.

左側のパネルでクリックアンドホールドOpen Curve Offsetそして選択Open Curve Offset Trio。

7.

オフセットを111 mmそしてクリックOK。

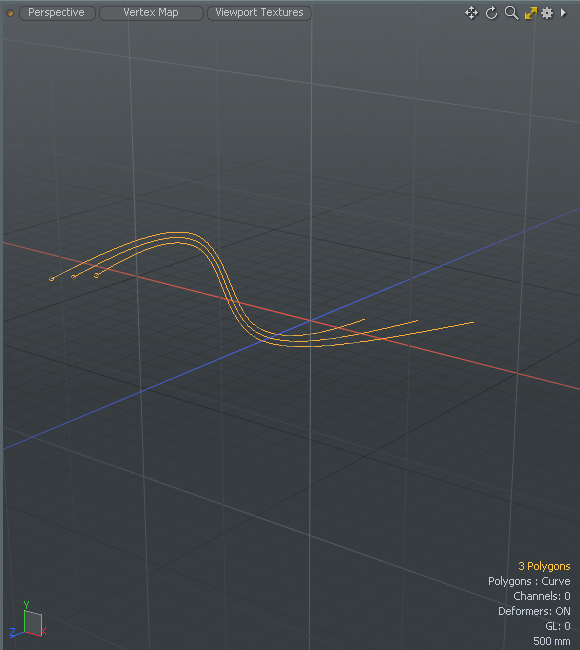

元の曲線の両側に2つの新しい曲線が表示されます。 1つは元の曲線より小さく、もう1つは大きくなっています。両方のカーブが同じレイヤーにありますItemsリスト。
