パッチカーブ

パッチは、サーフェスの輪郭エッジを定義する3つまたは4つのカーブから滑らかなサーフェスを生成する手段です。複数のパッチを組み合わせて、閉じたボリュームを作成できます（コンター付きボトルのような）。のPatch Curvesツールは、 Duplicateツールボックスのタブ、またはCurves Palette。

スプラインパッチを作成するには：

1.

モデルレイアウトを開き、 Curve端点を共有する曲線（マージされるもの）を描画する描画ツール。

2.

左側のパネルで、 DuplicateサブタブをクリックしてPatch Curves。

3.

ビューポートで、クリックしてツールをアクティブにします。

4.

カーブのエッジポイントをクリックします。エッジのシーケンスをクリックすると、パッチを定義できます。

5.

必要に応じて、エッジをクリックしてドラッグし、パッチエッジを拡張することもできます。

新しい輪郭に合わせてパッチを再作成しながら、曲線上の制御点をインタラクティブに調整できます。エッジを選択し、パッチの更新が一致するように、そのエッジのセグメント数を設定できます。パッチを適用すると、各パッチに対して生成された四角形のグリッドに従うUVが生成されます。

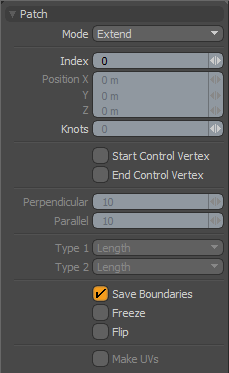

パッチカーブオプション

次のオプションは、 Patch Curvesツール。

Mode	パッチサーフェスを定義するエッジをインタラクティブに選択します。 • Define Patch -パッチの位置とその他のツールオプションを定義します。 • Extend -エッジハンドルをドラッグしてパッチエッジを拡張します。 • Move Knot -パッチの特定のノットをインタラクティブに調整します。 • Move Edge -選択したエッジを移動します。 • Edit Edge -エッジを選択し、ノットの数を変更します。
Knots	編集するカーブの長さに沿った分割数を定義します。
Start/End Control Vertex	延長するサイドカーブのフラグ。エンドセグメントの曲率を制御できます。
Perpendicular	垂直な辺に沿った分割数。
Parallel	平行な辺に沿った分割数。
Save Boundaries	境界曲線を保持します。
Freeze	ツールをドロップすると、 patchサーフェスは編集可能なポリゴンになります。
Flip	パッチサーフェスの法線方向を反転します。
Make UVs	テクスチャリング用にパッチされたサーフェスの自動UVマップを生成します。
