輪郭

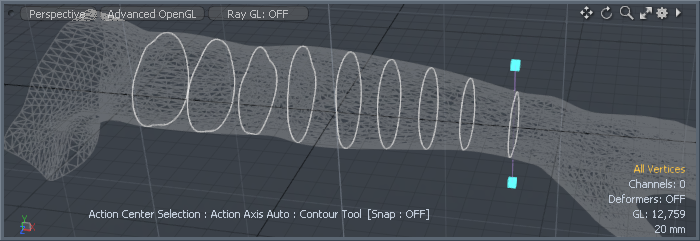

Contour Sample

等高線ツールは、既存のポリゴンサーフェス上のユーザー定義のスライスから等高線を生成します。結果の輪郭は、曲線、多角形、または線になります。（この場合、線は2点ポリゴンの単純な文字列です。）等高線自体は、ターゲットサーフェス上のスライスの交差を表します。これらのコンターを組み合わせて使用できますブリッジ retopologizingのツール表面。

使用法

のContourツールはModelレイアウトToolbox下Mesh EditサブタブとTopologyレイアウトToolbox下Toolsサブタブ。あなたも選ぶことができますGeometry > Slice > Contour。ツールをアクティブにする前に、バックグラウンドで輪郭をキャプチャするためにターゲットサーフェスを使用する必要があります（表示では選択されていませんが、 Item List）。コンターのターゲットメッシュは、選択されたフォアグラウンドレイヤーである必要があります。をクリックするContour Toolアイコン（またはコマンドを選択）は、ツールをアクティブにします。ツールがアクティブな状態で、ビューポートの既存のサーフェスをドラッグすると、輪郭が生成されます。ツールのハンドルは、両端に2つのシアンの正方形があるラベンダーラインです。ポインターをいずれかの正方形の上に移動すると、ポインターが黄色に変わり、ドラッグして輪郭の位置を調整できます。（現在アクティブな輪郭スライスのみ編集できます。） Shiftドラッグすると、新しい輪郭スライスが作成されます。

注意：  コンタースライスは、現在のビューの角度と方向に基づいてターゲット全体に投影されます。したがって、透視図でスライスすると、結果として得られる輪郭にも透視図が適用されます。適切な直交ビューポートに切り替えると、等高線スライスが平行に保たれます。

等高線ツールのプロパティ

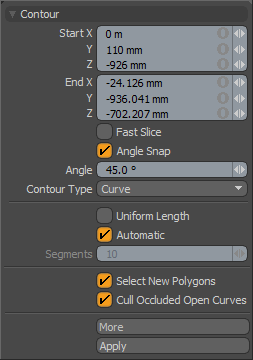

Contour Tool Panel

Start X/Y/Z

輪郭を作成するスライスハンドルの始点を指定します。通常、これらは3Dビューポートでインタラクティブに描画したときに現在の開始位置を表示しますが、特定の値を入力することもできます。

End X/Y/Z

輪郭を作成するスライスハンドルの端を指定します。通常、これらは3Dビューポートでインタラクティブに描画したときに現在の終了位置を表示しますが、特定の値を入力することもできます。

Fast Slice

有効にすると、マウスボタンを離した後に輪郭が作成され、ツールのパフォーマンスが向上します。デフォルトでは、 Modo 3Dビューポートでスライスを描くと、インタラクティブに等高線が作成されます。密なメッシュでは、これによりツールの速度が低下する場合があります。

Angle Snap

有効にすると、描画された線が定義された線に近づくたびに、輪郭スライスハンドルをユーザー定義の増分にスナップしますAngle値。

Angle

有効にするときのスナップ角度を決定しますAngle Snap。

Contour Type

生成される輪郭のタイプを決定します。

• Lines -2点ポリゴン（ライン）のチェーンを生成します。これらの線は、エッジモードまたはポリゴンモードのいずれかで選択できます。

• Curve -ターゲットサーフェスを厳密に表す標準曲線を生成します。

• Face -ターゲットサーフェスを表すエッジを持つ閉じたポリゴンフェースを生成します。

Uniform Length

有効にすると、生成された輪郭の結果の頂点位置がその長さに沿って均等に分散されます。

Automatic

有効にすると、コンタースライスとターゲットサーフェスに沿ったポリゴンエッジとの交点によって頂点の位置が決定されます。無効にすると、 Modo頂点位置をSegments値。

Segments

無効にしたときに、選択した輪郭タイプの輪郭に沿った頂点の数を決定しますAutomatic。値を指定することで、頂点の分散方法を指定します。

Select New Polygons

有効にすると、新しいジオメトリが自動的に選択されますModo生成します。等高線ツールを無効にすると、 Modo別のツール（ ブリッジ）結果の曲線を接続します。

Cull Occluded Open Curves

有効にすると、（現在のビューポートの視点から見て）自分と反対側にあるジオメトリ領域の開いた輪郭または不完全な輪郭が自動的に削除されます。たとえば、 Modo円柱の輪郭を生成しましたが、輪郭は形状全体を横切りませんでした。 Modo形状の前面を表す短い曲線と、反対側の別の曲線を生成します。有効にするCull Occluded Open Curve反対側の面で生成された曲線を削除します。

More

以前の2つの輪郭に基づいて、オフセットのある新しい輪郭を自動的に生成します。クリックしてMore、最初の2つを描画した後、等間隔の一連の輪郭を作成できます。
