スライスエフェクター

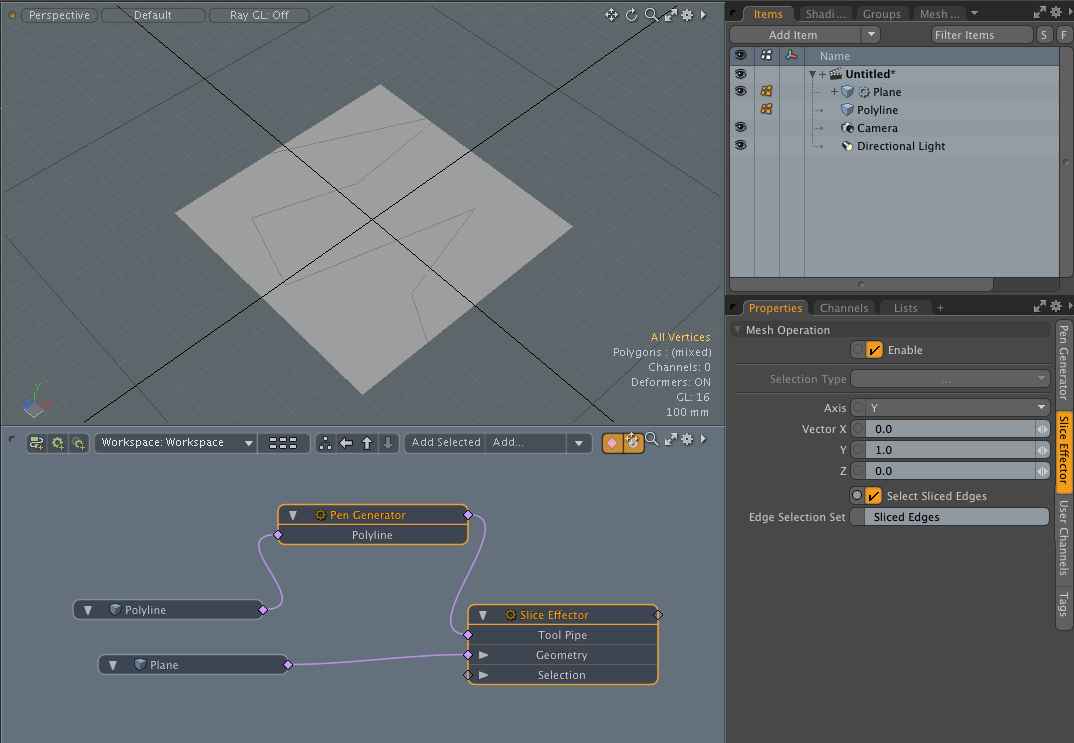

のSlice Effectorツールを使用して、接続するツールジェネレーターによって提供されるパーティクル位置に沿ってメッシュ上のジオメトリをカットしますTool Pipe。これは、 ペンスライスそしてカーブスライスツール。ペンスライスツールは、ペンジェネレータツールを使用して、ポリラインパスに沿ってジオメトリをスライスします。Curve Sliceツールは、カーブパスとパスステップジェネレーターツールに沿ってジオメトリをスライスします。

使用法

スライスエフェクタツールを使用するには、カットするジオメトリとカットするスライスカーブが必要です。

1.

を使用して、スライスするジオメトリを追加します。 Add OperatorのボタンMesh Opsタブ。

2.

カーブを配置する新しいメッシュレイヤーを追加します。クリックAdd Itemの上半分にMesh Opsタブを選択してItem > Mesh。

3.

新しいメッシュレイヤーを選択した状態で、従来のカーブツールを使用してカーブを描画します。 Curveモデリングツールボックスのタブ。詳細については、 曲線を追加する。

4.

ジオメトリを含む元のメッシュレイヤーを選択し、 Mesh Opsタブ、クリックAdd Operator、次に選択Mesh Operations > Edit > Curve Effector。

のCreate Slice Cloneダイアログが開きます。

5.

カーブを含むメッシュを選択しますPath、次にクリックOK。

カーブスライスがMesh Operationsリスト。その前の小さな矢印をクリックして展開すると、その入力を確認できます。

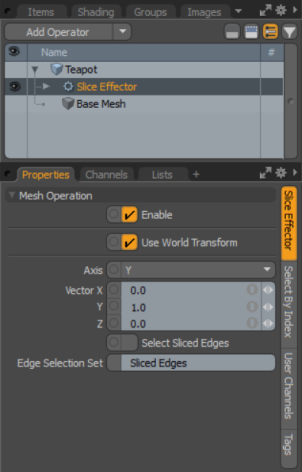

スライスエフェクタプロパティ

次のオプションを使用できます。

オプション	説明文
Enable	ツールをアクティブ化/非アクティブ化します。デフォルトでは、このプロパティは有効になっています。
Use World Transform:	ジオメトリ選択をワールド原点の位置に中央揃えします。デフォルトでは、このプロパティは有効になっています。
Axis	ジオメトリをスライスする軸方向を設定します。
Vector X, Y, Z	X、Y、Zの軸ベクトルの位置を設定します。
Select Sliced Edges	スライスされたエッジのエッジ選択を選択セットに設定します。選択が自動的に作成され、 Mesh Ops下のタブLists。
Edge Selection Set	のエッジ選択セットの名前を定義しますSelect Sliced Edgesオプション。この名前はAdd Operator > Mesh Operations > Selection > Select By Selection Setこれは、エッジメッシュ操作で使用できます。
