手続きの選択
手続き型モデリングでは、 Mesh Operationsリスト。の中にModelレイアウト、これはの下部にありますMesh Opsインターフェースの右側にあるタブ。
まず、ポリゴンベベルなど、選択が必要なメッシュ操作を追加します。

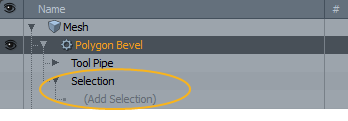

1. | リストの操作の前にある小さな矢印をクリックすると、その操作を表示できますSelection入力: |

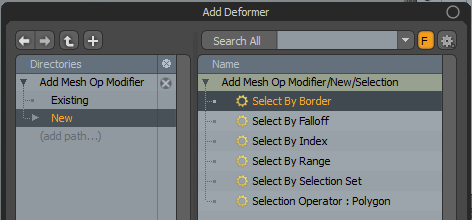

2. | 下New、追加する選択操作をダブルクリックします。 |
選択操作がMesh Operationsリスト。
注意: 選択タイプは、メッシュ操作と互換性がある必要があります。たとえば、非互換性があるために、エッジ選択をポリゴンベベル操作に追加しようとしている場合、 Modoに選択タイプのノードを作成しませんMesh Operationsリスト。
選択セットの定義
Modoは、いくつかの選択セット操作を提供します。次のオプションを使用できます。
• Assign Selection Set -このメッシュ操作を使用して、手続き的に選択セットを定義します。名前付き選択セットにメッシュ要素を追加します。その後、この選択セットはメッシュに保存され、以降のメッシュ編集を通じて維持されます。
• Select By Selection Set -このメッシュ操作を使用して、後続の手続き型メッシュ編集で編集する要素を指定します。
選択セットの割り当て
選択セットを追加するには:
1. | クリックAdd Operatorの中にMesh Operationsリスト。 |
2. | 下Mesh Operations > Selection、 ダブルクリックAssign Selection Set。 |
操作がリストに追加されます。
3. | リストの操作の前にある小さな矢印をクリックして、その操作を表示しますSelection入力してからクリック(Add Selection)。 |
4. | 下New、必要な選択操作を追加します。 |

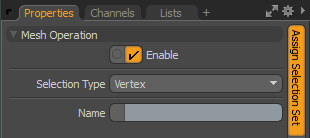

5. | の中にAssign Selection SetオペレーションPropertiesタブで、 Selection Typeと入力して、選択セットに名前を付けます。 Nameフィールド。 |
6. | 選択を指定します。たとえば、選択した場合Select By Range選択操作として、選択操作のプロパティで範囲を定義します。 |
選択セットの使用
作成した選択セットを使用するには、まず選択が必要なメッシュ操作を追加します。次に、 手続きの選択メッシュ操作の操作Selection入力し、使用する選択セットの名前を指定します。
