三角測量

のDetriangulate ツールは、三角形のペアを共有するエッジを削除することにより、三角形のペアを四角形に変換します。この変換ツールは、ジオメトリの平坦性を評価します。

ウィリアム・ヴォーンの厚意により

ヒント：  他のソフトウェア製品から取得した。ファイル形式の詳細については、以下を参照してください。 ファイル形式のインポートとエクスポート。

このツールは、手続き型モデリングオペレーターおよびダイレクトモデリングツールとして機能します。

• 直接モデリングの場合、 Detriangulateツールは、 Geometry > Polygonメニュー。このツールを有効にするには、最初にAutomatic Retopology Tool。

• 手続き型モデリングの場合、 Detriangulate ツールは、 Mesh Opsタブ。クリックAdd Operatorそして選択Mesh Operations > Polygons> Detriangulate。

Detriangulateツールの適用

1.

を開くTopologyシーンでメッシュをレイアウトして選択します。

2.

の中にToolbox、開くToolsサブタブ、クリックAutomatic Retopologyデフォルト設定を適用します。

の詳細については、 Automatic Retopology ツール、参照Automatic Retopology Tool。

3.

の中にMesh Opsタブ、クリックAdd Operatorそして選択Mesh Operations > Polygons> Detriangulate。

4.

のプロパティを設定しますDetriangulate。

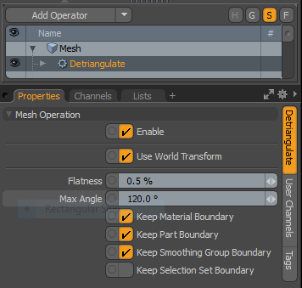

プロパティを三角形分割解除する

平面度	エッジが選択されているかどうかを指定して、対向する三角形のペア間の同一平面の平坦度のしきい値のパーセントを設定します。
Max Angle	三角形のペアから四角形のコーナーの最大角度を設定します。
Keep Material Boundary	有効にすると、マテリアルの境界に沿ったエッジは無効になります。
Keep Part Boundary	有効にすると、パーツの境界に沿ったエッジは選択されません。
Keep Smoothing Group Boundary	有効にすると、スムージンググループの境界に沿ったエッジは選択されません。
Keep Selection Set Boundary	有効にすると、選択セットの境界に沿ったエッジは選択されません。
