CSVポイントキャッシュ

CSVポイントキャッシュアイテムを使用すると、外部の一連のCSV（カンマ区切り値）ファイルからパーティクルデータを保存および読み取ることができます。CSVファイルはプレーンテキストファイルであり、スクリプトや多くのスプレッドシートプログラムやデータベースプログラムから簡単に作成できます。からシミュレーションデータを簡単に保存することもできます。 Modo後で再利用するためにCSVファイルに直接。

使用法

CSVポイントキャッシュアイテムをItemsクリックしてキャッシュデータの読み取りまたは書き込みを行うリストAdd Item、以下Particles > Point Clouds 、 ダブルクリックCSV Point Cache。追加したら、結果のCSVポイントキャッシュアイテムを選択して、その属性をPropertiesビューポート。

既存のパーティクルシミュレーションから新しいCSVポイントキャッシュシーケンスを保存するには、次の手順に従います。

1.

CSVポイントキャッシュアイテムを作成し、 New Sequenceボタン。

OS固有のダイアログが開き、ファイル名と場所を指定します（シーケンスの数字は自動的に追加されます）。

2.

クリックSaveダイアログを閉じます。

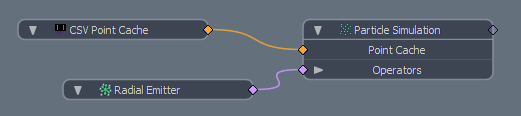

ポイントキャッシュとパーティクルシミュレーションへの実際の接続は、次に実行されます。 Schematicビューポート。使用Add Selectedビューポートのボタンをクリックして適切なノードを追加します。その出力は、このようにパーティクルシミュレーションアイテムのポイントキャッシュ入力に接続できます。

接続すると、シミュレーションが評価されるたびに、ファイルが書き込まれます（場合によっては上書きされます）。ファイルフォームの上書きを維持するには、CSVポイントキャッシュアイテムをパーティクルシミュレーションアイテムから切断します。切断すると、タイムラインを再生またはスクラブすると、パーティクルは3Dビューポートで正常に再生されます。

既存のCSVポイントキャッシュをロードするには、次の手順を実行します。

1.

CSVポイントキャッシュアイテムを作成し、 Browseボタンをクリックして、保存されたシーケンスを探します。

2.

OS固有のダイアログで、シーケンスのシリーズの最初のファイルを指定します。ファイルを選択したら、を押しますOpenロードする。

タイムラインを再生またはスクラブすると、パーティクルシーケンスが3Dビューポートで再生されます。

静止画像の静的ポイントについては、シリーズ内の特定のファイルを指定し（必要な場合）、 TypeなのでStatic Points。ポイントキャッシュが読み込まれると、ポイントソースとして割り当てることができます。

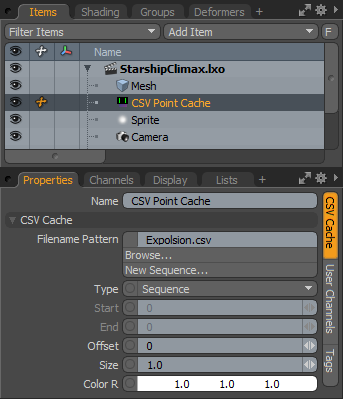

オプション	説明文
Name	現在の強制アイテム名を表示します。変更するには、フィールドをクリックして新しい名前を入力します。
CSV Cache
Filename Pattern	単一のCSVファイルまたは一連のCSVファイルのファイルパス。シーケンスの場合、パターンには[####]、ここでの数#文字はフレーム番号の桁数を示します。
Browse	OS固有のダイアログを開き、既存の保存済みCSVファイルまたはシーケンスを探して再生できます。選択したら、 Openキャッシュされたデータをロードするためのボタン。
New Sequence	キャッシュデータを保存するための新しいCSVシーケンスを定義できます。パーティクルシミュレーションアイテムは、 Schematicシミュレーションを実行する前に表示します。
Type	パターンの使用方法を示します。 • Static Points：パターンを常に1つのファイルとして読み取ります。 • Sequence：パターンに数値を代入して、特定の時間のファイルを検索します。 • Sequence with Range：を使用StartそしてEndシーケンスの範囲を制限する値。
Start/End	Start範囲シーケンスの最小フレーム番号です。End範囲シーケンスの最大フレーム番号です。
Offset	タイムラインを基準にしてシーケンスをオフセットするために使用されます。10に設定すると、シーケンスはフレーム10から再生を開始します。
Size	3Dビューポート内のパーティクルのピクセル表示サイズを決定します。
Color	3Dビューポートでのパーティクルの表示色を定義できます。このオプションは、パーティクルを別のシミュレーションの一部であるものと区別するのに非常に役立ちます。

ヒント：  Modo通常、キャッシュされたシミュレーションデータを保存されたシーンファイルに内部的に保存します。CSVポイントキャッシュファイルは、パーティクルシミュレーションデータを外部化し、 Modoシーンファイルが小さい。
