頂点法線を変換

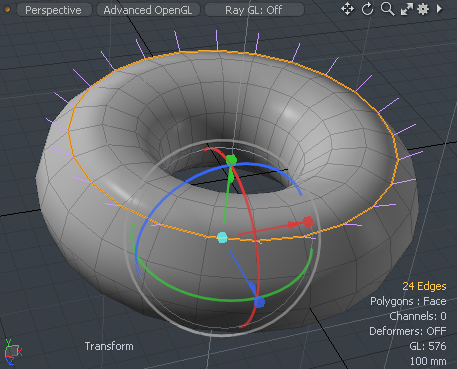

Transform

法線変換ツールを使用して、頂点マップ内の頂点法線ベクトルを操作します。このツールは、標準の特別なプリセットバージョンです。 変身頂点位置の代わりに頂点マップ値を具体的に変換するツール。のNormalリストは、頂点法線マップの操作に固有のオプションを提供します。Edit選択した頂点法線マップの法線ベクトルのみを変換します。Update選択されていないマップを含む、関連するすべての頂点法線マップの頂点位置と法線ベクトルの両方で機能します。

使用法

頂点、エッジ、ポリゴンのいずれかのコンポーネント選択モードを使用して、ターゲット頂点法線を選択できます。Modo関連する頂点のすべての頂点法線マップ値を変換します。次に、編集するターゲット頂点マップを選択しますListsビューポート、次に選択Vertex Map > Transform Normals。次に、3Dビューポートでツールのハンドルを使用して、頂点の法線値を調整できます。

注意：  ポリゴンの頂点コーナーごとに頂点法線ベクトルを設定できます。 Modoそれらを不連続な頂点マップに格納します。法線の変換ツールは、ロックされた頂点またはポリゴンの不連続な値を編集しません。更新する必要のない隣接するポリゴンをロックすることにより、ポリゴンの頂点コーナーの特定の値を編集できます。

Transform Panel

Option

Description

Transform



Position X/Y/Z

ツールがアクティブになったときのオブジェクトの位置から計算された特定のオフセット距離値を適用します。ビューポートでインタラクティブにオブジェクトを調整すると、 Position値は、現在適用されているオフセット距離を示します。

Rotation X/Y/Z

特定の回転値を適用します。ビューポートでインタラクティブにオブジェクトを調整すると、 Rotation値は、現在適用されているオフセット距離を示します。

Scale X/Y/Z

特定のスケーリング値を適用します。ビューポートでインタラクティブにオブジェクトを調整すると、 Scale値は、現在適用されている倍率を示します。

Haul

どのアクションを示すModoビューポートでツールハンドルを使用していないときにポインタをドラッグしたときに行われます。選ぶTranslate選択を移動します。選択するRotate選択範囲を回転させます。そして選択Scale選択範囲のサイズを調整します。

Negative Scale

有効にすると、 Modoビューポートでツールハンドルを操作するときに、負のスケール値を適用できます。無効にすると、任意のボックスに負の値を直接入力できます。

Pivot

有効にすると、ピボットモードに入らずにアイテムのピボット位置を変更できます。調整するにはPivotチェックボックス、 Gimbalチェックボックスをオフにする必要があります。

Gimbal

有効にすると、回転値を数値で割り当てることができますが、これを行うと、ジンバルロック（別の値が近すぎると1つの回転軸が失われる）が発生する場合があります。これを回避するには、このチェックボックスをオフにしますが、入力値を指定することはできません。

Center Handle

変形ツールの中央のハンドルを表示または非表示にします。

Normal:

頂点法線マップを操作するときにマップ値がどのように影響を受けるかを制御します。
None-頂点法線マップの値は、変換操作の影響を受けません。
Edit-頂点法線マップ値のみがツールによって変更され、選択された頂点マップでのみ変更されます。
Update-すべての頂点法線マップ値（選択されているかどうかに関係なく）と選択されているすべてのジオメトリは、変換操作によって変更されます。
