出力するものを選択する

出力するものを選択するには：

1.

DepthGeneratorプロパティで、使用しますDepth Output生成する深度マップのタイプを選択するには：

• Depth (1/Z) -1 / Zを出力します。ZはカメラのZ軸に沿った距離です。これは、ScanlineRenderノードの深度出力と一致します。

また、このモードでは、3D空間に配置され、深度チャネルに従って移動されるカードを使用して、後でグループノードを作成できます。

• Distance -カメラの中心から3Dサーフェスポイントまでの光線に沿った距離を出力します。

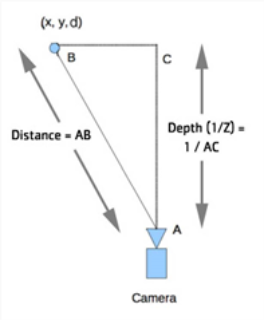

次の図では、各ピクセルが光線を形成し、ABはカメラから3Dポイントまでの物理的距離を測定し、ACはカメラのZ軸に沿った距離を測定します。

深さの計算。

2.

位置パスとして深度も出力する場合は、設定しますSurface Pointこれを保存するチャンネルに追加します（たとえば、という新しいレイヤーを作成できますppass、チャンネルを含むX 、 Y 、そしてZ）。

位置パスには、画像の各ピクセルのX、Y、Z座標が含まれます。RelightノードまたはPositionToPointsノードで使用して、深度を点群として視覚化できます。

ポジションパス。

3.

同様に、法線パスとして深度を出力するには、設定しますSurface Normal法線パスを保存するチャンネルに移動します（たとえば、という新しいレイヤーを作成しますnpass、チャンネルを含むX 、 Y 、そしてZ）。

法線パスには、X方向、Y方向、Z方向の画像の各ピクセルの情報の3つのベクトルが含まれています。つまり、画像内の各ポイントが向いている方向を格納します。法線パスをRelightノードで使用できます。

法線が通過します。

4.

に進む深さの分析未満。
