Katana 3.5v2 문서 :

조작기 사용

조작자는 선택된 장면 그래프 위치에 기여하는 노드 그래프에서 적용 가능한 노드의 매개 변수를 시각적으로 편집 할 수있는 방법을 제공합니다. 각 조작기는 해당 조작기에 해당하는 매개 변수가있는 노드로 작성된 위치에서만 사용할 수 있습니다. 예를 들어 장면 그래프에서 위치를 선택하는 경우이를 생성하는 노드에 GafferThree 또는 LightCreate에 의해 생성 된 라이트와 같은 대화식 변환에 매핑되는 매개 변수가있는 경우 뷰어에서 변환 조작기로 위치를 이동할 수만 있습니다. 노드, PrimitiveCreate 노드로 생성 된 프리미티브 또는 장면 그래프 위치를 대상으로하는 Transform3D 노드가있는 메시.

조작기 표시 전환

속이는 사람	기술	예
No Manipulator No Transform Manipulator	고르다 Manipulators > No Manipulator 모든 종류의 활성화 된 조작기를 제거합니다. 선택된 Manipulators > No Transform Manipulator또는 Q 활성화 된 변환 조작자를 제거합니다.
옮기다 번역 (세계)	고르다 Manipulators > Translate (또는 W)를 사용하여 로컬 공간 변환 조작기를 켜거나 끕니다. 고르다 Manipulators > Translate (world) (또는 S)를 사용하여 월드 공간 변환 조작기를 켜거나 끕니다.
회전 회전 (세계)	고르다 Manipulators > Rotate또는 E 로컬 공간 회전 조작기를 켜거나 끕니다. 고르다 Manipulators > Rotate (world)또는 D 월드 공간 회전 조작기를 켜거나 끕니다.
Scale	고르다 Manipulators > Scale또는 R 스케일 조작기를 켜거나 끕니다.
툴 조작기 없음	고르다 Manipulators > Measurement Tool 뷰어에서 측정 도구 조작기를 제거합니다.
측정 도구	고르다 Manipulators > Measurement Tool또는 Tab 뷰어에 측정 조작기를 표시합니다. 이 도구는 선택한 개체에 연결되어 있지 않지만 변환 할 때 개체의 위치를 측정하는 데 사용할 수 있습니다. 측정 도구를 제거하려면 No Tool Manipulator 또는 No Manipulator 드롭 다운 메뉴에서 No Manipulator 뷰어에 표시된 다른 모든 조작기를 지 웁니다.
Pin Manipulator	고르다 Manipulators > Pin [manipulator type]또는 P 동일한 그룹에서 다른 조작자를 선택할 때 해당 지오메트리와 핸들을 계속 그릴 수 있도록 뷰어에서 조작자를 고정합니다. 예를 들어, 이렇게하면 Cone Angle 스폿 라이트를위한 조작기, 가시 광선 속성을 수정하여 Decay Regions 속이는 사람. 그만큼 Pin [manipulator type] 선택한 조작기에 따라 레이블이 변경됩니다. 조작자를 선택하지 않으면 레이블이 Pin Manipulator 드롭 다운 메뉴에서
크기 증가	고르다 Manipulators > Increase Size또는 = 선택한 객체와 관련하여 조작기의 크기를 늘리려면 (등호).
크기 감소	고르다 Manipulators > Decrease Size또는 - (빼기 부호)-선택한 객체와 관련하여 조작기의 크기를 줄입니다.
선택된 개체 : 빛 다음 조작기 옵션은 뷰어에서 선택한 객체가 조명 인 경우에만 사용할 수 있습니다. 조작기 드롭 다운 메뉴에는 조명 관련 옵션도 있지만 대부분 렌더러별로 다르며 Katana. 이러한 옵션에 대한 정보는 렌더러 설명서를 참조하십시오.
Center of Interest	고르다 Manipulators > Center of Interest또는 W , 관심 중심 조작기를 토글합니다. 이를 통해 관심 중심 (COI)을 기준으로 빛을 변환하기 전에 관심 중심이 위치하는 위치를 조정할 수 있습니다.
Translate Around COI	고르다 Manipulators > Translate Around COI또는 S 또는 Tab , 관심 중심 조작기 주변의 번역을 켜거나 끕니다.
Rotate Around COI Rotate Around COI (world)	고르다 Manipulators > Rotate Around COI또는 E 또는 Tab , 관심 중심 조작기 주변의 로컬 회전을 켜거나 끕니다. 고르다 Manipulators > Rotate Around COI (world)또는 E 또는 Tab , 관심 중심 조작자를 중심으로 회전하는 세계를 켜거나 끕니다. 노트 : 선택 Rotate Around COI 회전 조작기를 선택한 객체의 관심 영역 위치로 설정하고 선택한 객체의 로컬 공간을 향합니다.

주석 표시 전환

일부 조작자는 Annotations 매개 변수 값을 표시합니다. 이것들을 돌릴 수 있습니다 Annotations 떨어져서.

조작자에 대한 주석 표시를 토글하려면 Display > Annotations (또는 Shift+~).

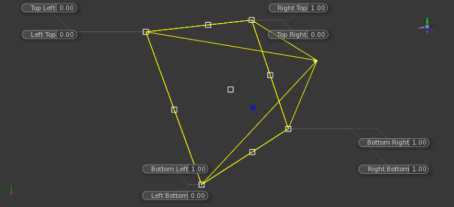

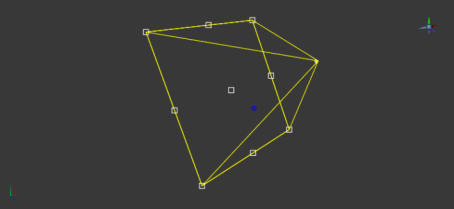

예를 들어, 조명 유형을 선택하면 KatanaSpotlight을 선택한 다음 Manipulators > Barn Door 라이트 헛간 도어 매개 변수에 대한 대화식 조작기를 보여줍니다. Annotations 헛간 문 매개 변수 이름 및 해당 값을 표시합니다.
