UV Mask 마디

접속하다: Nodes> Geometry > UV Mask

셰이더 볼 자산의 UV를 기반으로 만들어진 흑백 마스크입니다.

그만큼 UV Mask UV를 기준으로 출력으로 흑백 마스크를 만듭니다. UV 내부는 흰색으로 채워지고 외부는 검은 색으로 채워집니다.

언뜻보기에이 노드는 그다지 유용하지 않을 수 있지만, 노드에는 가장자리에 블리드가 포함되어 있지 않으므로 Nuke와 같은 다른 소프트웨어와 결합하여 엣지 마스크와 텍스처링을위한 기타 유용한 이미지를 만들 때 매우 유용합니다.

대부분의 노드와 달리 UV Mask 입력 또는 속성이 없습니다. 그 출력은 오브젝트의 UV를 기반으로하며 그 밖의 것은 없습니다.

UV Mask 노드 워크 플로우 예

UV Mask 가장자리 감지 텍스처링 Nuke

에 대한 큰 사용을 살펴 보자 UV MaskUV 껍질의 가장자리 감지. 이것은 상당히 발전된 기술이지만 유용한 기술입니다.

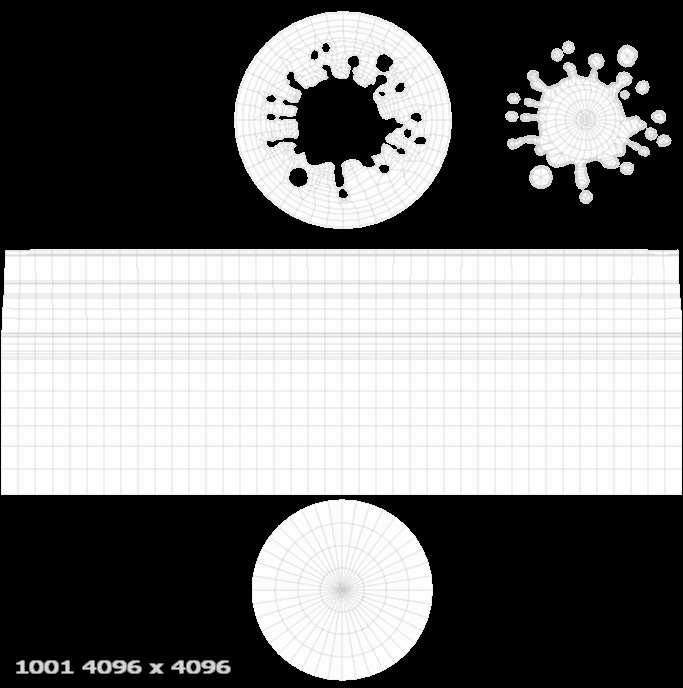

이 예에서는 두 가지 방식으로 질감이있는 동일한 객체의 UV 뷰를 볼 수 있습니다. 첫 번째는 페인트 도구를 사용하여 Paint 마디. 페인트 버퍼가 구워지는 것을 볼 수 있듯이 흰색이 가장자리에 물집이 생깁니다.

Paint 노드-전체 객체의 손으로 그린 마스크.

UV Mask -출력.

두 번째 이미지는 UV Mask. 3D 뷰에서는 정확히 동일하게 보이지만 내보낼 때 UV에서는 블리드가 없습니다.

다음은 모든 맵을 텍스처링 한 오브젝트입니다. 날개는 조금 평범 해 보이고 있습니다. 대상은 오래된 황금 조각상이 될 것이기 때문에 날개 깃털의 가장자리 주위를 조금 더 자세하게 보이게하면 좀 더 웅장하게 보일 수 있습니다.

그만큼 Base Color 이 기계식 조류 자산의

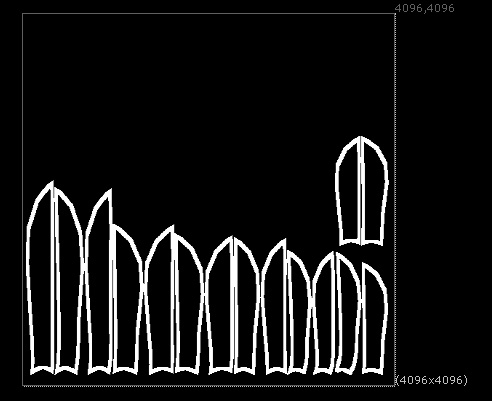

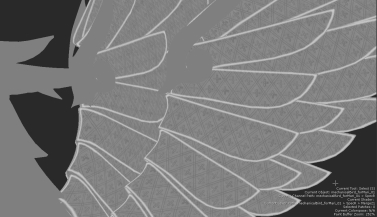

날개의 각 부분의 가장자리를 손으로 그리는 것은 고통스러운 일이며, 일정한 스트로크를 사용하더라도 가장자리를 깨끗하게하는 것은 실제로 어려울 수 있습니다. 지오메트리의 마스크를 만든 다음 해당 마스크를 침식 할 수 있다면 뒤집어 모든 깃털의 가장자리 만 가질 수 있습니다.

그러나 블리드가있는 마스크가 있으면 쓸모 없게됩니다. 모든 UV를 채우지 만 블리딩이없는 마스크가 필요하므로 마스크를 약간 축소하고 가장자리를 얻을 수 있습니다. 그것이 UV 마스크 노드가 들어오는 곳입니다.

팁: 그만큼 UV Mask node는 다른 이미지 편집 소프트웨어와 함께 내보내거나 사용할 때 매우 강력합니다.

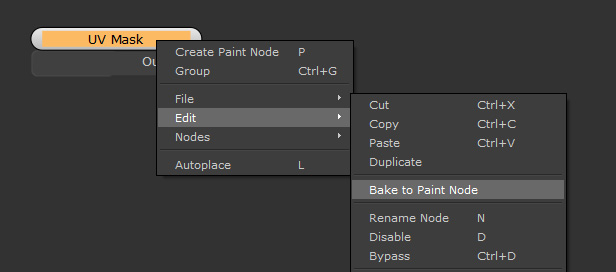

먼저 우리는 UV 마스크 노드의 데이터. 그것은 우리가 그것을 구워야합니다 Paint 굽지 않은 노드를 내보낼 수 없으므로 노드를 먼저 사용하십시오. 그렇게하려면 노드를 마우스 오른쪽 버튼으로 클릭하고 Edit > Bake to Paint Node.
