기어 아이템

기어 아이템은 정확한 절차 기어와 톱니 모양의 형상을 쉽게 생성하는 플러그인 아이템 유형입니다. 절차 적이므로 많은 채널에 애니메이션을 적용하여 시간이 지남에 따라 디자인과 기어 모양을 변경할 수 있습니다.

장면에 기어 항목을 추가하려면 Add Item 내 버튼 Items 명부. 또한 절차에서 기어를 마우스 오른쪽 버튼으로 클릭하여 절차 기어를 메쉬 항목으로 변환 할 수 있습니다 Items 목록을 선택하고 Change Type > Mesh 팝업 메뉴에서 옵션을 선택하십시오. 항목을 선택하여 관련 속성을 Properties 패널. 옵션을 조정하여 모양과 복잡성의 수준을 사용자 정의하십시오.

기어 아이템 속성

변환

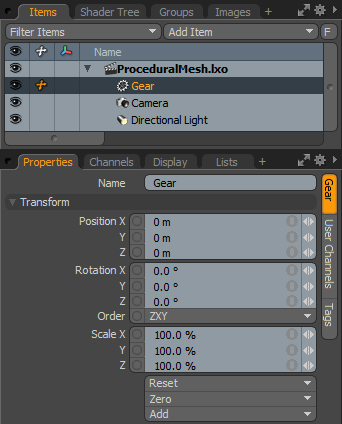

Gear Item Panel

Name

이 데이터 필드에는 현재 항목 이름이 표시됩니다. 필드를 클릭하고 새 이름을 입력하여 변경하십시오.

Transform

Position

XYZ 공간에 항목을 숫자로 배치 할 수있는 항목 변환입니다. 기본적으로 위치 변환은 중심 위치에서 시작됩니다.

Rotation

항목 회전을 숫자로 설정할 수있는 항목 변환입니다. 기본적으로 회전 변형은 중심 위치에서 시작됩니다.

Order

카메라 항목에 회전이 적용되는 순서를 설정할 수 있습니다. 회전이 적용되는 순서를 변경하면 때로는 짐벌 잠금을 줄이거 나 없애는 데 도움이 될 수 있습니다.

Scale

항목 크기를 숫자로 설정할 수있는 항목 변환입니다. 기본적으로 스케일 변환은 중심 위치에서 시작됩니다.

Reset

선택한 변환 값을 (0,0,0)항목을 기본 상태로 되돌립니다.

Zero

선택한 변환 속성 값을 0가운데 위치와 항목 위치는 그대로 둡니다.

Add

변형 항목은 변형 값을 저장하고 위치, 회전 및 배율을 제어하는 항목과 관련된 채널 그룹입니다. 기본적으로 새 항목에는 해당 항목이 표시되어 있어도 관련된 변환 항목이 없습니다. Properties 패널. 필요한 변환 만 필요에 따라 추가되어 장면 오버 헤드가 줄어들 기 때문에 최적화에 유용합니다. 그것들을 추가하는 몇 가지 방법이 있습니다. 다양한 변형 도구 중 하나를 사용하거나 값 입력 필드를 편집하여 대상 항목을 간단히 변환 할 수 있습니다. 이 작업을 수행하면 특정 변형 항목이 자동으로 Channels 뷰포트 목록. 그만큼 Add 여기에있는 기능을 사용하여 선택된 변환 세트를 채널 목록에 추가하고 기본값을 유지합니다 0,0,0 가치. 채널을 재정의하려면 참조하는 데 필요한 단계가 먼저 존재해야합니다.

구성

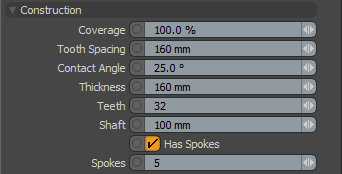

Gear Item Panel

Construction

Coverage

구성된 모양의 백분율입니다.

Tooth Spacing

각 치아 사이의 공간.

Contact Angle

각 치아의 각도 (최대 45도).

Thickness

기어의 두께.

Teeth

기어의 톱니 수입니다.

Shaft

샤프트의 크기.

Has Spokes

기어 내부에 스포크가 있는지 여부를 결정합니다.

Spokes

기어 내부의 스포크 수

손질

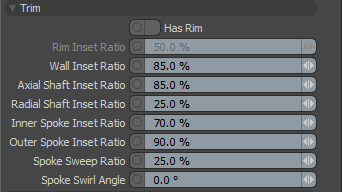

Gear Item Panel

Trim

Has Rim

기어 내부에 림이있는 경우.

Rim Inset Ratio

림 두께와 총 두께의 비율.

Wall Inset Ratio

벽 오프셋 양의 비율.

Axial Shift Ratio

기어 벽 대 기어 반경의 비율.

Radial Shaft Inset Ratio

샤프트 림과 기어 반경의 비율.

Inner Spoke Inset Ratio

내부 스포크 두께와 총 두께의 비율.

Outer Spoke Inset Ratio

외부 스포크 두께와 총 두께의 비율.

Spoke Sweep Ratio

스포크 스윕 대 스포크 간격의 비율입니다.

Spoke Swirl Angle

스포크가 소용돌이 치는 각도.

전문화

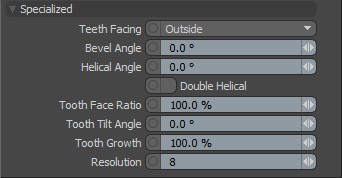

Gear Item Panel

Specialized

Teeth Facing

치아가 향하는 방향.

Bevel Angle

치아 경사각.

Helical Angle

치아 나선 각도.

Double Helical

이중 나선 (헤링본) 패턴.

Tooth Face Ratio

치아면 대 두께의 비율.

Tooth Tilt Angle

회전축을 따라 기울어 진 공구 각도.

Tooth Growth

치아 성장량.

Resolution

전체 지오메트리 해상도, 값이 높을수록 음영이 더 매끄럽지 만 렌더링시 더 많은 다각형을 만듭니다.
