절차 적 모델링을위한 동결

그만큼 Freeze 메시 연산은 비면 형 다각형을면 다각형 또는 특정 모양으로 래스터 화하는 절차 적 모델링 도구입니다. 이 도구는 기존의 고정 도구와 유사하게 작동합니다.

노트 :  고정 도구에 대한 자세한 내용은 동결 형상.

이 작업은 예를 들어 텍스트 작업시 유용합니다. 기본적으로 장면의 텍스트는 텍스트 다각형으로 구성됩니다. 텍스트 다각형에 메쉬 작업을 적용하면 예기치 않은 결과가 발생할 수 있습니다. 따라서 기존 다각형으로 변환하는 것이 좋습니다. 그러면 문제없이 메쉬 작업을 적용 할 수 있습니다.

텍스트를 다각형으로 변환하는 것 외에도이 절차를 사용하여 비 절차 동결 도구를 사용하는 방법과 유사하게 곡선 또는 메쉬의 특정 부분을 고정 할 수 있습니다.

에 작업을 추가 할 수 있습니다 Mesh Operations 의 목록 Mesh Ops 탭. 딸깍 하는 소리 Add Operator그런 다음 Add Mesh Operation 패널에서 클릭 Edit > Freeze.

아래 이미지는 Mesh Operations 텍스트 항목이 포함 된 목록, 2 점 다각형으로 변환하는 동결 작업, 다각형 경사가 뒤 따릅니다.

동결 도구 속성

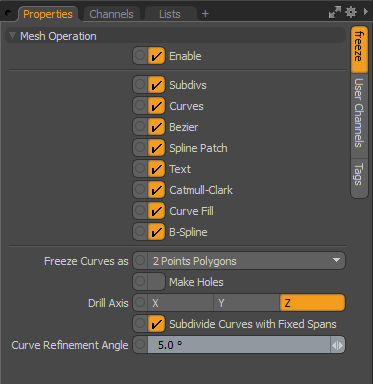

고정 작업의 설정을 전환하여 고정 할 다각형 유형을 지정할 수 있습니다. Properties 패널.

동결 속성

Freeze Curves as

고정 할 커브 유형 (곡선, 베 지어 또는 B- 스플라인)을 선택한 경우이 옵션은 형상을 선택한 유형으로 변환합니다. 사용 가능한 옵션은 다음과 같습니다.

• 2 Points Polygons

• Faces

• Polylines

Make Holes

겹치는 모양이있는면, 특히 가져 오기로 만든면으로 커브를 동결 할 때 .eps 이 옵션을 활성화하면 벡터 드로잉 프로그램의 곡선 Modo 겹치는 모양을 자동으로 드릴하려고합니다.

Drill Axis

초기 커브의 마주 보는 방향에 따라이 옵션을 Make Holes 명령, 자동 드릴 작업의 축 방향을 결정합니다.

Subdivide Curves with Fixed Spans

활성화되면 Freeze 명령은 Mesh Item 설정에 따라 커브를 변환합니다 Curve Refinement Angle각 곡선 점 사이에 동일한 수의 범위를 생성합니다. 이 값은 커브가 표시되는 방식을 제어하므로 고정 된 커브는 소스 커브의 뷰포트 표시와 동일하게 보입니다. 비활성화되면 자신을 정의 할 수 있습니다 Curve Refinement Angle 보다 경제적 인 적응 알고리즘을 사용하여 곡선 영역 주위에 더 많은 분할을 생성하고 직선 섹션에 대해 더 적은 분할을 생성합니다.

Curve Refinement Angle

때 Subdivide Curve with Fixed Spans 옵션이 비활성화되면 Curve Refinement Angle 값은 범위 사이의 변경 각도에 따라 결과 형상을 구성하는 범위를 정의하는 데 사용됩니다. 더 작은 각도는 더 많은 스팬을 생성하는 반면, 곡선 영역 주위에 더 많은 분할을 생성하고 더 직선적 인 섹션에 대해 더 적은 분할을 생성하는 적응 형 알고리즘을 사용하면 더 큰 스팬이 더 많은 스팬을 생성합니다.
