지면 정렬

지면 정렬 도구는 선택한 도면층의 모든 형상을 작업 기준면에 정렬합니다. 항목을지면에 놓거나 정점, 가장자리 또는 다각형을 선택하고 선택 항목이지면에 맞춰 지도록 항목을 회전 할 수 있습니다. 원점에 항목을 놓을 수도 있습니다.

노트 :  지면 정렬은 절차 형상에서 작동하지 않습니다.

Ground Align 도구는 Deform 모델 도구 상자의 하위 탭.이 도구 모음의 왼쪽 도구 모음에서 쉽게 액세스 할 수 있습니다. Model 레이아웃.

도구를 사용하려면

1.

3D 뷰포트 또는 Items 리스트에서 정렬 할 형상을 선택합니다.

2.

선택 모드가 다음 중 하나로 설정되어 있는지 확인하십시오 Vertices, Edges 또는 Polygons 그렇지 않으면 Ground Align 도구가 비활성화됩니다.

3.

또는 Model 레이아웃에서 모델 도구 상자를 클릭하십시오. 왼쪽 패널의 툴바에서 버튼을 클릭합니다.

4.

로 이동 Deform 하위 탭 및 아래 Align Tools클릭 Ground Align.

도구가 활성화되고 Tool Properties.

노트 :  레이아웃에서 작업하는 경우 Tool Properties 단추. 클릭하거나 K 키를 눌러 속성을 엽니 다.

5.

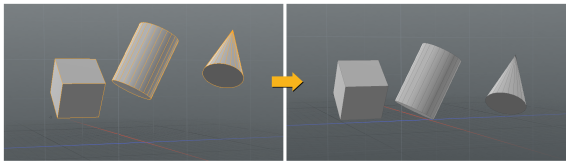

Mode 로 설정 Drop To Ground 기본적으로. 뷰포트를 클릭하여 형상을 회전시키지 않고지면에 정렬합니다.

놓기 전에 형상을 회전 시키려면 :

1.

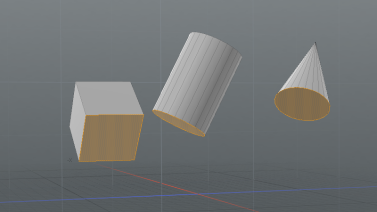

지오메트리에서지면에 정렬 할 요소를 선택합니다. 다각형, 가장자리 또는 꼭짓점 일 수 있습니다.

2.

딸깍 하는 소리 Ground Align 도구를 활성화합니다.

3.

3D 뷰포트에서 마우스 오른쪽 버튼을 클릭합니다.

또는 지상 정렬에서 Tool Properties설정 Mode 에 Rotate to Ground 뷰포트에서 마우스 왼쪽 버튼을 클릭합니다.

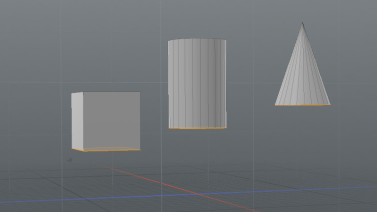

선택한 요소가지면을 향하도록 형상이 회전합니다.

4.

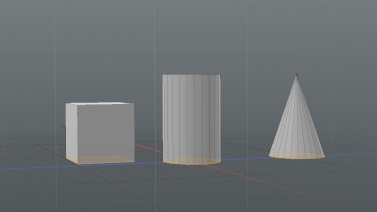

클릭하여 지오메트리를지면에 놓습니다.

또는 Tool Properties설정 Mode 에 Drop To Ground 뷰포트에서 마우스 왼쪽 버튼을 클릭합니다.

보류 Shift 뷰포트를 클릭하면 연결된 형상을 무시하고 현재 선택한 요소 만 놓거나 회전 할 수 있습니다. 또는 Tool Properties활성화 By Selection , 비활성화 Connected Geometry.

선택을 원점으로 끌어 놓으려면 Hold Ctrl/Cmd 3D 뷰포트에서 마우스 왼쪽 버튼을 클릭합니다. 설정할 수도 있습니다 Mode 에 Drop To Origin 에서 Tool Properties뷰포트에서 마우스 왼쪽 버튼을 클릭합니다.

지면 정렬 속성

Mode	뷰포트를 클릭 할 때 도구 동작을 설정합니다. 다음과 같은 옵션을 사용할 수 있습니다. • Drop To Ground -기본 동작입니다. Y 축에서 선택한 요소를 0으로 떨어 뜨립니다. • Drop To Origin -선택한 요소를 0,0,0 위치에 놓습니다. • Rotate To Ground -선택한 요소가지면을 향하도록 형상을 회전시킵니다.
Connected Geometry	활성화하면 선택에 연결된 모든 형상이 영향을받습니다.
By Selection	활성화하면 선택한 형상 만 영향을받습니다.
