펜 압출

펜 돌출 도구를 사용하면 각 매듭 점이 새 선분을 생성하는 펜 경로의 길이를 따라 형상 선택을 빠르게 돌출시킬 수 있습니다. 사용하려면 도구를 선택하고 뷰포트를 클릭하여 대화식으로 만듭니다.

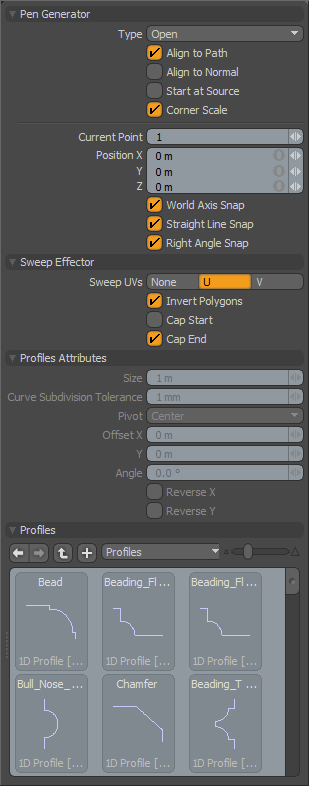

Pen Extrude Panel

펜 생성기

Type

경로의 종료를 결정합니다.

• Open -경로를 만들 때 열린 상태로 유지됩니다.

• Closed -첫 번째와 마지막 매듭 사이에 여분의 경로를 생성하여 닫힌 루프를 만듭니다.

Align to Path

활성화하면 세그먼트 가장자리를 커브의 방향 벡터와 정렬하여 일정한 두께를 생성합니다.

Align to Normal

돌출 모양을 처음 선택한 다각형의 법선 방향에 맞 춥니 다.

Start at Source

활성화되면 원래 형상을 기준으로 곡선을 상대 시작점으로 사용합니다. 비활성화하면 새로 작성된 형상이 의도 한 원래 위치에서 멀어 질 수 있습니다. (압출은 돌출 할 형상과 불완전하게 정렬 된 초기 제어 매듭을 가질 수 있습니다.)

Corner Scale

활성화하면 돌출 길이에 걸쳐 적절한 두께를 유지하도록 모서리의 크기를 자동으로 조정합니다.

Current Point

현재 선택된 정점의 숫자를 표시합니다. 도구가 꼭짓점을 여러 개 만들었으므로 숫자를 하나씩 선택하려고 할 수 있습니다. Modo 도구로 정점을 생성 할 때 정점에 순서대로 번호를 매 깁니다. 다른 정점을 선택하여 편집 할 수 있습니다. Position 가치.

Position X/Y/Z

현재 선택된 정점이있는 3D 공간에서의 위치를 결정합니다. 현재 선택된 정점을 이동하려면 새 위치를 입력하면됩니다.

World Axis Snap

활성화되면 정점을 두 개 이상 만들면 펜 도구 핸들을 절대 XYZ 축을 따라 스냅합니다.

Straight Line Snap

작성중인 다각형에서 다음 정점과 이전 정점 사이에 직선을 작성하기위한 위치로 핸들을 스냅하려고합니다.

Right Angle Snap

스냅 현재, 이전 및 다음 정점에 의해 생성 된 각도가 90도 각도를 형성 할 때

Sweep Effector

Sweep UVs

사용 여부를 지정합니다 U 또는 V 새로 작성된 지오메트리에 UV 데이터를 배치 할 때 축.

Invert Polygons

돌출에 의해 생성 된 다각형의 법선 방향을 반대로합니다.

Cap Start/Cap End

돌출 형상의 후단을 강제로 막거나 닫습니다.

Profile Attributes

Size

스윕 할 1D 또는 2D 프로파일의 크기를 지정합니다. 사이즈가 0.0, Modo 실제 크기를 사용합니다.

Curve Subdivision Tolerance

원래 곡선에서 결과 다각형 돌출로의 변환에 대한 세부 공차를 조정합니다. 이 때 사용되는 최소 각도를 나타냅니다 Modo 돌출을 위해 베 지어 곡선을 2 점 폴리곤의 문자열로 세분화합니다.

Pivot

프로파일의 피벗 위치를 지정합니다.

Offset X/Y

프로파일 공간에서 오프셋 양을 지정합니다.

Reverse X/Reverse Y

수평 또는 수직 축과 관련된 선택된 프로파일을 반전시킵니다.

Profiles

Modo 다양한 프로파일을 볼 수있는 미니 사전 설정 브라우저를 보여줍니다. 이것은 표준과 동일하게 작동합니다 사전 설정 브라우저. 프로파일을 선택하면 길이에 걸쳐 선택한 모양으로 돌출의 너비가 조정됩니다. 돌출의 원래 다각형 선택으로 돌아가려면을 누릅니다. Ctrl 현재 선택된 프로필을 클릭하면
