루프 슬라이스

Loop Slice 추가 모서리 루프를 형상에 슬라이스 할 수있는 강력한 도구입니다. Loop Slice 에서 발견된다 Model 나열한 것 Toolbox, 아래의 Mesh Edit 하위 탭. 그것은 또한 Topology 아래의 레이아웃 Tools 하위 탭. 또한 다음을 선택하여 활성화 할 수도 있습니다. Geometry > Slice > Loop.

용법

사용하려면 두 개의 인접한 다각형을 선택하여 루프를 정의하고 버튼을 클릭 한 다음 3D 뷰포트를 클릭하여 도구를 활성화하십시오. 활성화되면 자주색 막대가 뷰포트 상단을 향해 나타나며,이를 통해 슬라이싱을 수정할 수 있습니다. 작은 노란색 삼각형은 수정할 때 현재 활성화 된 조각입니다. 맨 끝 점을 끌어 입력 막대의 크기를 변경할 수 있습니다. 또한 Select New Polygon 조작중인 다각형의 가시성을 높이기위한 옵션입니다.

애니메이션을 보려면 아래 이미지를 클릭하십시오.

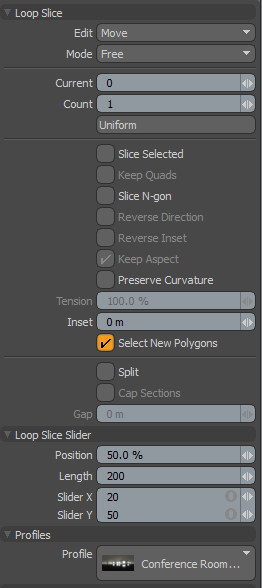

루프 슬라이스 속성

Edit

마우스의 기능을 정의합니다 : Move 뷰포트를 끌거나 슬라이스 표시기를 드래그하여 루프 내에서 슬라이스 위치를 조정합니다. Add 표시기 막대를 클릭 할 때 추가 슬라이스를 만들고 Remove 그것들을 삭제합니다.

Mode

방법을 정의합니다 Modo 슬라이스를 만들고 배치합니다. Free 표시기 막대를 따라 위치를 지정할 수 있습니다. Uniform 루프 내에서 슬라이스를 균등하게 배치하고 Symmetry 루프 슬라이스를 50 % 위치에 반영합니다.

Current

편집 할 활성 슬라이스가 어느 슬라이스인지 나타냅니다. 슬라이스는 입력 막대에서 왼쪽에서 오른쪽으로 순차적으로 번호가 매겨집니다.

Count

루프에 추가 된 총 슬라이스 수입니다.

Uniform

이 버튼을 클릭하면 자동으로 재배치됩니다 Freely 간격은 루프 너비에 고르게 걸쳐 있습니다.

Position

루프 위치와 관련하여 간격 백분율로 표현 된 슬라이스 위치. 50 %가 중심입니다.

Length

뷰포트에서 자주색 슬라이스 입력 막대의 길이를 픽셀 단위로 제어합니다.

Slider X/Y

뷰포트에서 입력 막대의 위치를 조정합니다.

Slice Selected

선택 영역을 사용하여 간단히 잘라낼 루프를 결정하는 대신 슬라이스를 메쉬의 선택된 부분으로 만 제한합니다. 이 설정은 모서리도 존중합니다.

Keep Quads

슬라이스 된 영역 내에서 모든 새 폴리를 사각형으로 만듭니다.

Slice N-gon

이 옵션을 사용하면 Modo 4 개 이상의면이있는 다각형에서 루프 슬라이스를 계속하려고합니다. 방법을 더 잘 제어하려면 Loop Slice N-gon을 가로 지르는 슬라이스에서 원하는 루프를 선택하고 Slice Selected 선택권.

Reverse Direction

이 옵션을 사용하면 1D 프로파일이 위에서 아래로 평가됩니다.

Reverse Inset

이 옵션을 사용하면 Inset 반대입니다.

Keep Aspect

자동 설정 Inset 프로필의 가로 세로 비율을 기반으로 한 값입니다.

Preserve Curvature

새로운 위치는 전체 곡률 또는 표면 연속성을 유지하기 위해 모서리를 통과하는 곡선을 따라 계산됩니다. 활성화되면 Tension 곡률 보존의 견고성을 제어하는 설정이 가능해집니다.

Tension

곡률 보존의 강도를 결정합니다. 기본값 100 %는 가장자리 길이를 따라 생성 된 스플라인과 유사한 곡률을 계산하여 새 정점을 적절하게 배치합니다. 여기서 0 % 값은 Preserve Curvature 선택권. 음수 값은 곡률을 시작하고 값이 높을수록 정점을 커브 위치에서 오프셋합니다.

Inset

오프셋 양을 지정합니다 X 1D 프로파일의 방향.

Select New Polygon

활성화하면 선택된 다각형을보다 잘 볼 수 있습니다. 선택한 다각형의 슬라이싱 가장자리에 대한 안내 색상이 표시됩니다.

Split

때 Split 옵션으로 결과 '루프'가 표면을 분할하여 연결된 단일 모서리가 아닌 두 개의 서로 다른 중첩 모서리를 생성합니다.

Cap Sections

사용할 때 Split 옵션 Cap Sections 옵션을 추가하여 두 개의 결과 모서리 루프에 연결된 단일 다각형 "모자"를 작성하여 사실상 두 개의 새 모서리를 닫을 수 있습니다.

Gap

표면을 분할 할 때 Gap 옵션은 분할 선 주위의 너비를 정의하여 결과적으로 절단 된 너비를 정의 된 값만큼 두껍게합니다.

Profiles

Profile

미니 Preset Browser 다양한 프로필을 볼 수 있습니다. 표준과 동일하게 작동 사전 설정 브라우저. 프로파일을 클릭하면 특정 모양을 Loop Slice 커터. 목재 패널을 자르고 조각 할 때 라우터가하는 일의 효과가 있습니다.
