절차 적 선택

절차 적 모델링에서는 다음을 통해 선택을 만들 수 있습니다. Mesh Operations 명부. 에서 Model 레이아웃, 이것은 아래쪽에 있습니다 Mesh Ops 인터페이스의 오른쪽에있는 탭.

먼저 다각형 베벨과 같은 선택이 필요한 메시 작업을 추가합니다.

1.

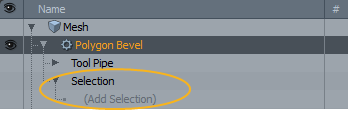

목록에서 작업 앞의 작은 화살표를 클릭하면 Selection 입력:

2.

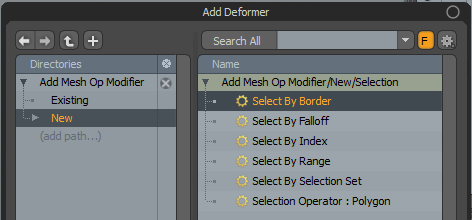

아래에 New추가하려는 선택 작업을 두 번 클릭하십시오.

선택 작업이 Mesh Operations 명부.

노트 :  선택 유형은 메시 작업과 호환 가능해야합니다. 예를 들어, 비 호환성으로 인해 다각형 베벨 작업에 모서리 선택을 추가하려는 경우, Modo 에 선택 유형 노드를 만들지 않습니다 Mesh Operations 명부.

선택 세트 정의

Modo 다양한 선택 세트 작업을 제공합니다. 다음과 같은 옵션을 사용할 수 있습니다.

• Assign Selection Set -이 메시 조작을 사용하여 선택 세트를 절차 적으로 정의하십시오. 명명 된 선택 세트에 메쉬 요소를 추가합니다. 그런 다음이 선택 세트는 메시에 저장되고 후속 메시 편집 전체에서 유지됩니다.

• Select By Selection Set -이 메시 연산을 사용하여 후속 절차 메시 편집으로 편집 할 요소를 지정합니다.

선택 세트 할당

선택 세트를 추가하려면 다음을 수행하십시오.

1.

딸깍 하는 소리 Add Operator 에서 Mesh Operations 명부.

2.

아래에 Mesh Operations > Selection, 더블 클릭 Assign Selection Set.

작업이 목록에 추가됩니다.

3.

목록에서 작업 앞에있는 작은 화살표를 클릭하여 Selection 입력 한 다음 클릭 (Add Selection).

4.

아래에 New, 필요한 선택 작업을 추가하십시오.

5.

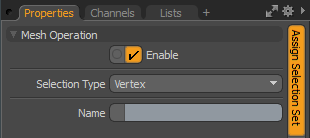

에서 Assign Selection Set 운영 Properties 탭에서 Selection Type 에 입력을 입력하여 선택 세트의 이름을 Name 들.

6.

선택을 지정하십시오. 예를 들어, 선택한 경우 Select By Range 선택 조작으로 선택 조작의 특성에서 범위를 정의하십시오.

선택 세트 사용

생성 한 선택 세트를 사용하려면 먼저 선택이 필요한 메시 작업을 추가하십시오. 그런 다음 절차 적 선택 메시 작업에 대한 작업 Selection 입력하고 사용하려는 선택 세트의 이름을 지정하십시오.
