Modo 14.0v1 문서 :

두껍게 하다

두껍게하기 도구를 사용하면 평면 형상에 치수를 빠르게 추가 할 수 있습니다. 이 기능을 종종 Shell이라고합니다. 두껍게하기 도구를 사용하여 볼륨 외부에 두께를 추가하여 객체를 더 크게 만들거나 볼륨 내부에 두께를 추가하여 내부 표면을 만들 수 있습니다.

도구를 사용하려면

에 있는지 확인하십시오. 또는 Model 레이아웃은 두껍게하기 도구로 작업하기에 가장 적합합니다.

3D 뷰포트에서 지오메트리를 선택하십시오.

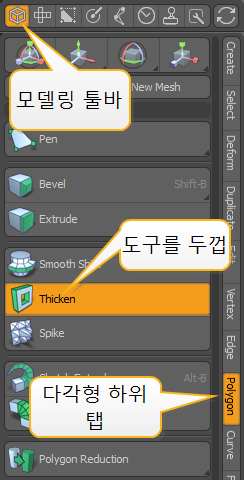

왼쪽 패널에서 모델링 도구 모음을 열고 Polygon 하위 탭.

클릭 Thicken 단추.

도구가 활성화 된 상태에서 3D 뷰포트를 클릭하십시오.

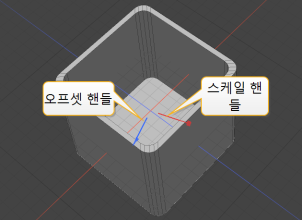

Modo 원래 다각형과 동일한 위치에 새로운 다각형 세트를 만듭니다.. 3D 뷰포트에서 도구 핸들을 볼 수 있습니다. 파란색 핸들은 오프셋을 조정하고 빨간색 핸들은 스케일을 조정합니다.

핸들을 드래그하여 형상을 두껍게합니다.

이 속성을 편집 할 수도 있습니다 두껍게 속성 패널.

절차 상 두껍게하기

두껍게하기 메시 작업은 두껍게하기 도구와 동일한 절차 적 절차입니다.

팁: 절차 적 모델링 및 메시 작업에 대한 자세한 내용은 절차 적 모델링.

메쉬 작업을 추가하려면

클릭 Add Operator 위의 버튼 Mesh Operations 명부.

노트 : 당신이 레이아웃에서 작업하는 경우 Mesh Ops 탭은 기본적으로 보이지 않습니다. + 탭 이름 오른쪽에있는 버튼을 클릭하고 Data Lists > Mesh Ops.

아래에 Mesh Operations > Polygon, 더블 클릭 Thicken.

그러면 Thicken이 목록에 추가되고 3D 뷰포트에 도구 핸들이 표시됩니다.

핸들을 드래그하여 형상을 두껍게합니다.

이 속성을 편집 할 수도 있습니다 두껍게 속성 패널.

확장 Thicken 앞에있는 작은 화살표를 클릭하여 목록의 항목을이것은 조작이 사용하는 입력을 나타냅니다.

두껍게하려면 다음 입력이 필요합니다.

• Tool Pipe -작업에 폴 오프 및 하위 도구를 추가하십시오.

• Selection -두껍게하려는 다각형을 선택하십시오.

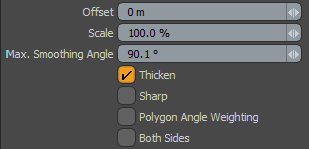

두껍게 속성

왼쪽 아래 패널에서 직접 모델링 두껍게하기 도구의 속성을 찾을 수 있습니다. 에서 Modo 레이아웃에서 Tool Properties 버튼을 누르거나 K 그들을 열 수 있습니다.

두껍게하기 메시 작업을 사용할 때, 속성은 오른쪽 아래 패널에서 찾을 수 있습니다.

Offset

선택한 다각형 또는 원래 다각형을 법선 방향으로 이동합니다 (양의 오프셋). 동시에 Modo 원래 위치에 있지만 반대 방향을 향한 다각형 세트를 만듭니다. Modo 이 두 다각형 세트를 대략 수직 인 다각형 행과 연결합니다. 오프셋이 음수이면 Modo 원래 다각형을 원래 법선의 반대 방향으로 밀고 개체를 뒤집지 않도록 동시에 뒤집습니다.

Scale

작업의 규모를 지정합니다.

Max. Smoothing Angle

다각형면 법선을 연결하여 계산 된 평균 정점 법선 벡터를 따라 정점을 이동합니다. 면 사이의 각도가 Max Smoothing Angle평활화면 그룹마다 평균 법선이 계산 된 다음 분리 된 법선 벡터를 이동 벡터로 결합합니다. 가장자리가 매우 날카로운 다각형 그룹을 두껍게 할 때 유용합니다.
