프로젝션 카메라

카메라는 3D 장면을보고 렌더링하는 것 외에도 2D 정지 이미지 또는 이미지 시퀀스를 장면의 형상에 투사 할 수 있습니다. 이것은 배경 이미지 나 다른 요소가 무대에 투사되고 다른 요소로 촬영되는 실제 사진 촬영에 사용되는 전면 투사 시스템과 유사합니다.

에 Nuke, 프로젝션 카메라는 원본 샷 또는 다른 샷에서 추적 된 카메라 데이터를 수신하여 다른 소스와 일치하는 프로젝션을 설정할 수 있습니다.

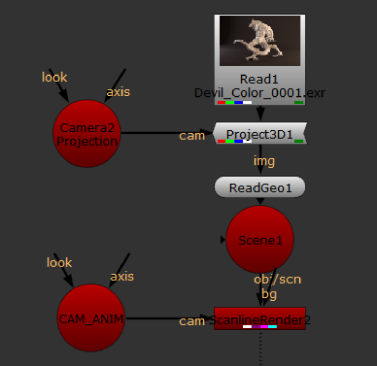

이 설정에는 투영 카메라, 장면 노드, Project3D 노드, 형상 객체 노드 (투영 할 대상) 및 투사 할 이미지가있는 2D 노드가 필요합니다.

먼저 작은 수학 ...

프로젝션 카메라를 만들 때는 프로젝션이 작동하는지 확인하기 위해 몇 가지 정보를 수집하고 몇 가지 작은 계산을 수행해야합니다. 필요한 정보는 다음과 같습니다.

• 영사 이미지를 촬영 한 렌즈의 초점 거리.

• 스캔 이미지의 해상도.

• 필름 스캐닝 장치의 스캐너 피치.

이 정보를 얻은 후에는 투영 설정을위한 수평 및 수직 조리개 설정을 얻으려면 다음 계산을 수행해야합니다.

horiz. res. / scanner pitch = horizontal aperture

vertical res. / scanner pitch = vertical aperture

예를 들어 이미지 해상도가 720 x 486이고 스캐너 피치가 20이면 다음과 같은 결과가 나타납니다.

720 / 20 = horizontal aperture = 36

486 / 20 = vertical aperture = 24.3

일반적으로 대부분의 전문 프로젝트의 경우 카메라 보고서에서 렌즈 초점 거리를 얻을 수 있습니다. 해당 정보가없는 경우 Boujou, Syntheyes 또는 RealViz와 같은 3D 추적 응용 프로그램을 통해 샷을 실행하여 렌즈 정보를 추정 할 수 있습니다.

프로젝션 카메라 스크립트 설정

투사하려는 이미지의 수평 및 수직 조리개와 렌즈 초점 거리가 확보되면 투사 카메라 설정을 완료 할 수 있습니다.

프로젝션 카메라를 추가하려면

1.

고르다 3D > Camera 스크립트에 새 카메라를 추가하고 노드 이름을 바꾸어 투영 카메라로 식별합니다.

2.

고르다 3D > Shader > Project3D 스크립트에 Project3D 노드를 추가합니다.

3.

2D 이미지 (즉, 읽기 노드)를 Project3D 노드에 연결하십시오.

4.

프로젝션 카메라를 Project3D 노드에 연결하십시오.

5.

Project3D 노드를 3D 투영을 받아야하는 형상 노드에 연결하십시오.

6.

투영 카메라 노드를 두 번 클릭하여 해당 매개 변수를로드하십시오.

7.

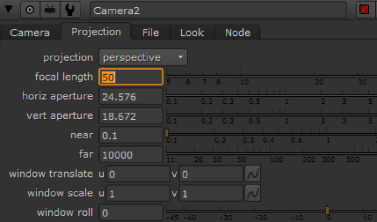

클릭 Projection 카메라 패널에서 탭한 다음 수집 한 정보를 입력하십시오. focal length, horiz aperture , vert aperture.

완료되면 3D 장면을보고 투사 위치를 확인하십시오. 다음 섹션에서는 합성 결과를 확인하기 위해 2D 및 3D 요소를 함께 미리 보는 방법에 대해 설명합니다.

2D 배경 이미지를 통해 3D 장면을 보려면

1.

장면 노드를 선택하고 1 출력을 뷰어에 표시합니다.

2.

필요한 경우 Tab 뷰어를 3D 모드로 전환합니다.

3.

렌더링 카메라 객체 또는 노드를 선택하고 H 그것을 통해 볼 수 있습니다.

4.

뷰어에서 보려는 2D 이미지가있는 노드를 선택한 다음 Shift+2.

그만큼 Shift+2 키 입력은 이미지를 뷰어에 연결하고 (다음 사용 가능한 연결 지정, 번호 2), 비교 지우기도 설정합니다.

5.

뷰어 합성 드롭 다운 메뉴에서 원하는 옵션을 선택하십시오 (예 : over, under , minus , 과 wipe).

이 마지막 단계는 Viewer에서 두 요소를 겹쳐 놓습니다. 십자선 (아래 참조)은 비교를 위해 와이프의 위치와 각도를 조정할 수있는 컨트롤입니다.

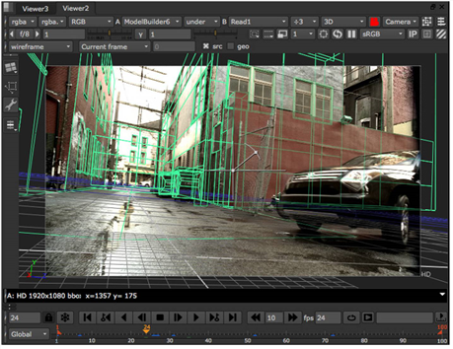

2D 이미지와 3D 장면 비교
