Tiled节点

访问： Nodes> Procedural > Pattern > Tiled Node

的Tiled节点允许您放置来自您的图像Image Manger并将其平铺在您的UV上，重复您在UV中定义的次数Node Properties这可以用于许多不同的任务，从设置蒙版，创建过程纹理化结点树到分解具有额外细节的纯净外观纹理。

小费： 尽管节点不需要平铺的纹理，但最好使用一个以避免边缘的接缝。

Tiled节点输入

紫外线-默认情况下Tiled节点使用对象的UV。

小费： 但是，例如，您可以使用Levels节点操纵方式Tiled节点放置在对象表面上。您还可以插入其他节点（例如噪声）以获得更多实验结果。

Tiled节点属性

Tile Image

纽扣

选择要在几何图形的UV上平铺的图像。您可以使用图片预览旁边的按钮通过文件浏览器查找图片，也可以将图片从Image Manager。


没有Tile Image已分配。	分配给Tile Image。

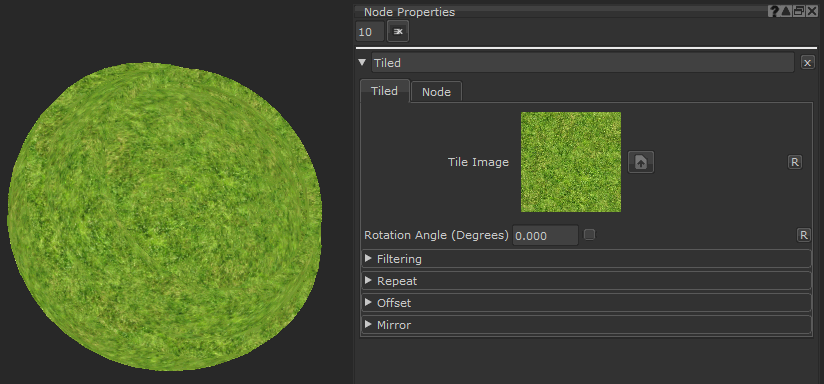

Rotation Angle (Degrees)

文本字段，滑块

改变旋转Tiled图像输入。

默认值为0。

筛选

Filter Image

落下

选择放大或缩小图像时要在图像上使用的纹理过滤的类型。

默认值为Trilinear。

Anisotropy

文字栏位，滑杆

改变量Anisotropy对图像进行过滤。

默认值为1。

重复

U Repeat

文本字段，滑块

沿UV的U轴水平更改平铺量。增大此值会使图像缩放并重复更多。


U Repeat设置为0。	U Repeat设置为1。	U Repeat设置为8。

默认值为1。

V Repeat

文本字段，滑块

沿UV的V轴垂直更改平铺量。增大此值会使图像缩放并重复更多。


V Repeat设置为0。	V Repeat设置为1。	V Repeat设置为11。

默认值为1。

偏移量

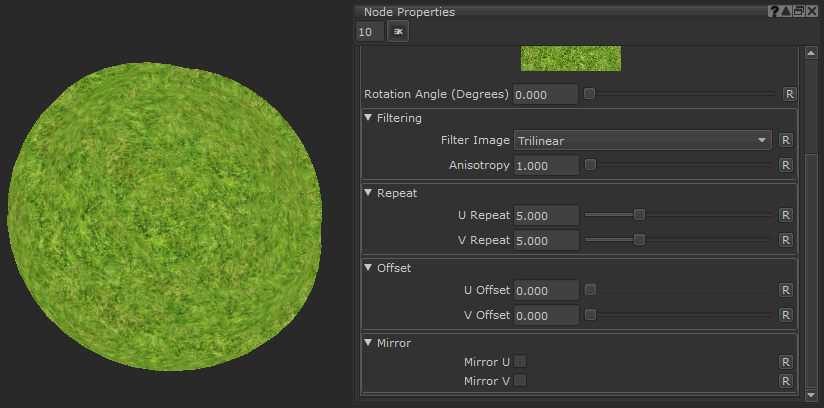

U Offset

文本字段，滑块

沿着UV的U轴水平移动平铺的图像。

默认值为0。

V Offset

文本字段，滑块

沿UV的V轴垂直移动平铺的图像。

默认值为0。

镜子

Mirror U

复选框

沿U轴翻转图像。


Mirror U关闭。	Mirror U打开。

Mirror V

复选框

沿V轴翻转图像。


Mirror V关闭。	Mirror V打开。

Tiled节点工作流程示例

与材料创作Tiled节点在Mari 4.5

物质创造与Tiled节点。让我们创建一种快速的木质材料，定义您需要的每个通道。

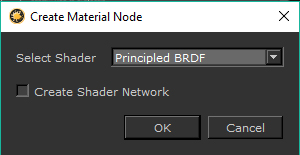

首先，您需要放下Material节点。的Create Material Node对话框询问您要使用的阴影模型。对于这个例子Principled BRDF被选中，但是如果您想使用另一个，则原理保持不变。如果开启Create Shader Network然后还会创建连接Material节点的输出到着色器。

要对其进行编辑， Ctrl +双击节点。这会在Node Graph。要跳回到主节点树，只需单击其他选项卡。

在这个新的节点图中，您可以看到许多Output节点，均以不同的纹理通道命名。在内部时，您可以将纹理和输入分配给任何Material节点的输出。

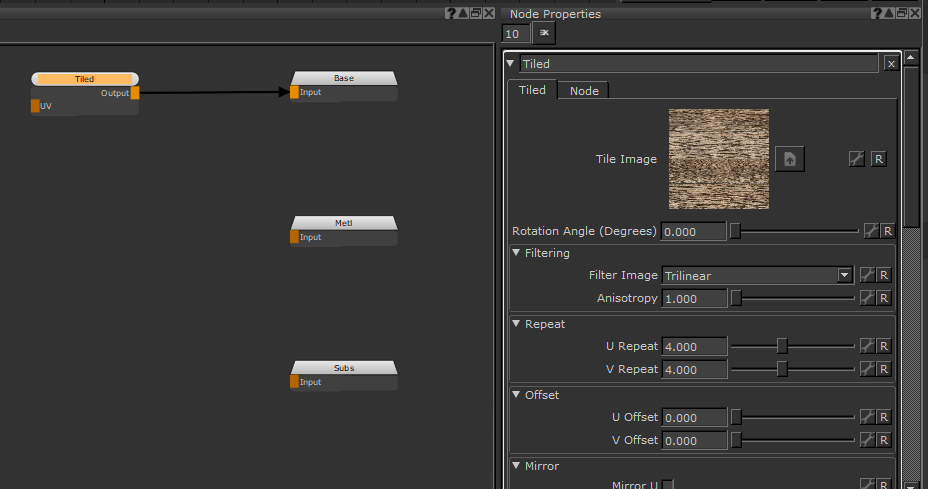

接下来，我们需要平铺的纹理。您可以通过常规的节点创建方法来制作图片，也可以通过从Image Manager进入节点图。这创建了一个Tiled您的节点。在这里，您可以更改比例，使其适合您，然后对Tiled节点，直到您得到满意的东西为止。然后是时候将其插入Base Color输出。

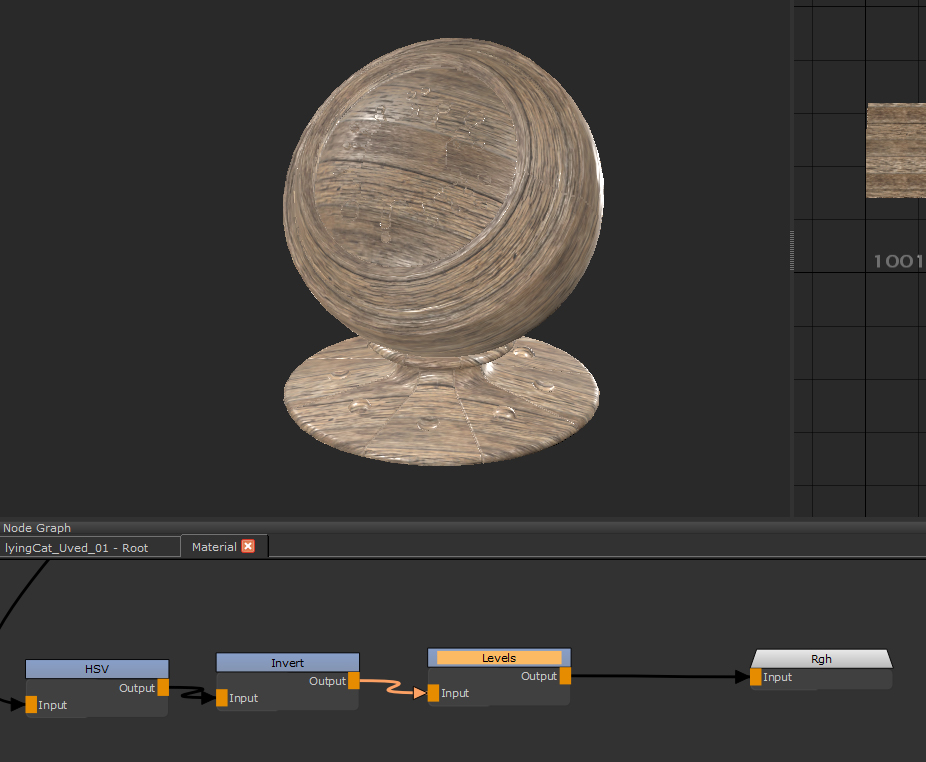

使用HSV节点和Invert节点去饱和并将其翻转Tiled节点上有一个粗糙的贴图，可用于镜面粗糙度。您可以使用Levels节点调整值，直到您看起来合适为止。最简单的判断方法是返回到“节点图”，然后将材质挂接到着色器上并进行查看，以便您可以实时查看Lookdev值。

的Base Color和Rgh通过着色器查看。

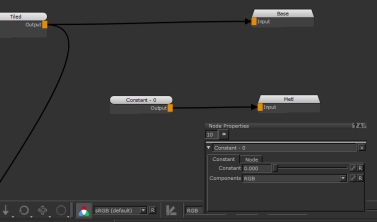

添加一个Constant节点设置为0为了RGB组件可用于金属输出Material，因为木头不是金属。

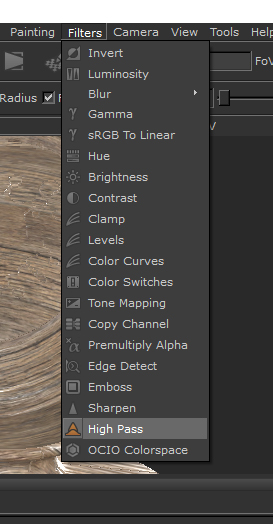

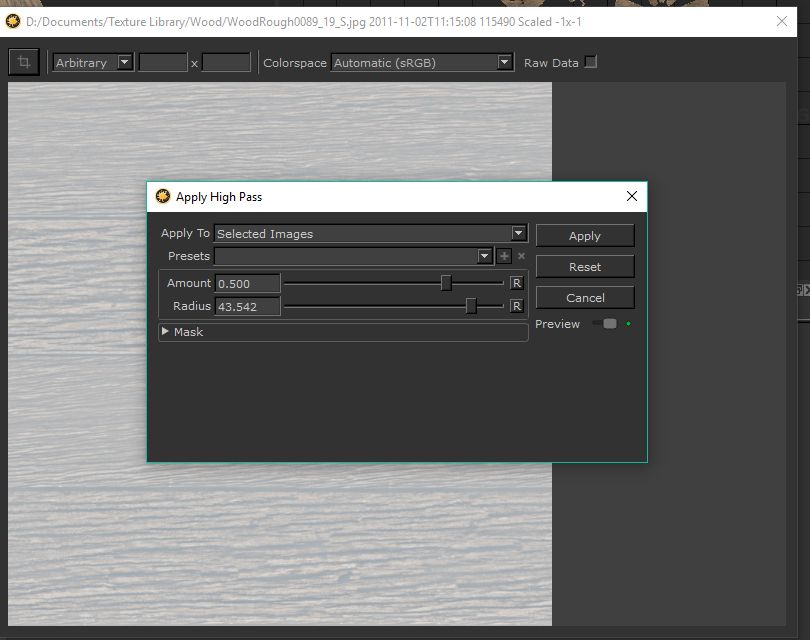

最后制作凹凸图，您可以使用High Pass过滤您的木材纹理Image Manager从中获取快速的高度图。确保Amount保持在0.5即可获得具有中间灰度的图像，就像凹凸贴图所需的中间点一样。

然后，您可以将其与另一个Tiled插入Bump输出Material。复制并粘贴第一个Tiled节点是一个好主意，所以Repeat平铺量与Base Color。这是最终的结果，您可以导出该材料并在其他场景中重复使用，并使用带有Tiled节点。

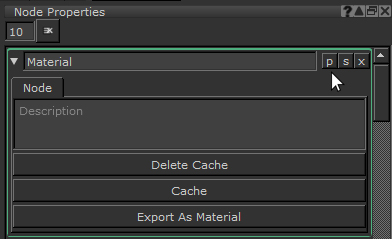

最后让我们提升Tiled节点属性，因此可以随时对其进行编辑，而不必每次都跳入和跳出节点。如果您跳回到节点图，然后单击p上的按钮Node Properties你打开一个新的Group Node Knobs对话。

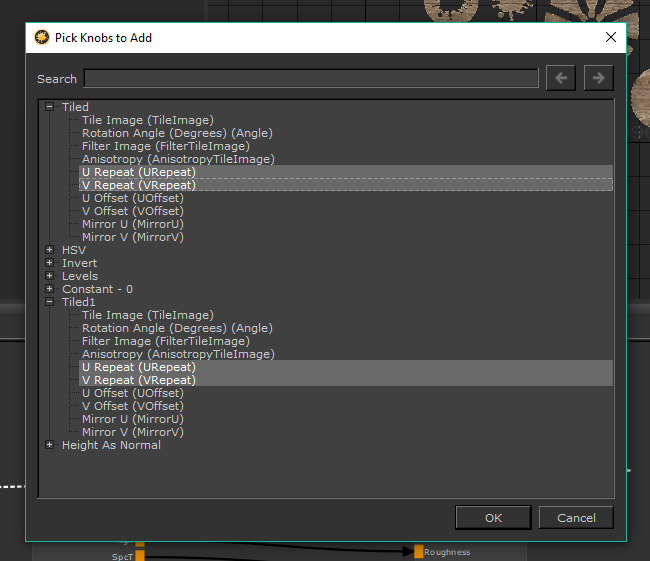

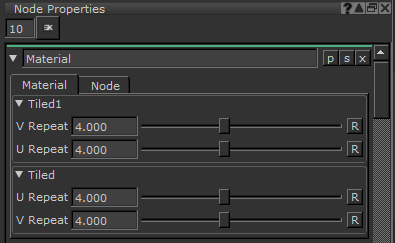

在这里，您需要选择要推广的属性。点击Pick选择并打开两个Tiled名称旁边带有加号图标的节点。从那里选择U Repeat和V Repeat两者Tiled中的节点Pick Knobs to Add对话框并单击OK。他们被提升为Material节点。现在，您可以即时编辑它们，而无需进出Material节点。
