切片效应器

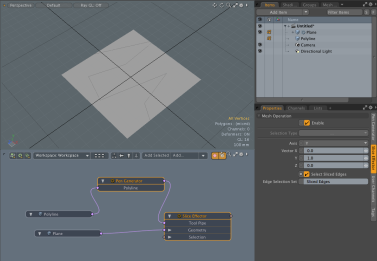

的Slice Effector工具用于沿着工具生成器提供的与连接到Tool Pipe。结合使用笔切片和曲线切片工具。“笔切片”工具使用笔生成器工具沿折线路径对几何进行切片。曲线切片工具沿曲线路径和路径步幅生成器工具对几何进行切片。

用法

要使用切片效应器工具，您需要剪切几何图形和剪切切片曲线。

1.

使用来添加要切片的几何Add Operator中的按钮Mesh Ops标签。

2.

添加一个新的网格层来放置曲线：单击Add Item在上半部Mesh Ops标签并选择Item > Mesh。

3.

选中新的网格层后，使用中的传统曲线工具在其中绘制一条曲线Curve建模工具箱的标签。有关更多信息，请参见添加曲线。

4.

选择原始网格层，其中包含您的几何图形，然后在Mesh Ops标签，点击Add Operator，然后选择Mesh Operations > Edit > Curve Effector。

的Create Slice Clone对话框打开。

5.

选择包含曲线的网格作为Path，然后点击OK。

曲线切片已添加到Mesh Operations清单。单击其前面的小箭头将其展开时，可以看到其输入。

切片效应器属性

提供以下选项：

选项	描述
Enable	激活/停用工具。默认情况下，启用此属性。
Use World Transform:	将几何选择集中在“世界原点”位置。默认情况下，启用此属性。
Axis	将轴方向设置为切片几何。
Vector X, Y, Z	设置X，Y和Z的轴矢量位置。
Select Sliced Edges	将切片边缘的边缘选择设置为选择集。选择将自动创建并显示在Mesh Ops标签下Lists。
Edge Selection Set	定义边缘选择集的名称Select Sliced Edges选项。您可以在Add Operator > Mesh Operations > Selection > Select By Selection Set可以与Edge网格操作一起使用。
