整数范围修饰符

以下修饰符使您可以操纵整数范围。这在各种装配和过程建模情况下（例如处理过程选择值）很有用。

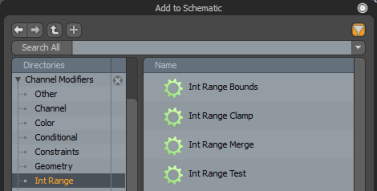

要将Int Range修改器添加到场景中，请在“逻辑示意图”视口顶部单击Add...然后在Int Range，双击修改器。

注意：  原理图视口位于Setup版式，或者可以通过单击从菜单栏中打开Layout > Palettes > Schematic。有关更多信息，请参见示意图视口。

整数范围界限

诠释Range Bounds修饰符采用整数范围，并为您提供该范围内的最小值和最大值。

在Int范围内Properties在右侧面板上，输入整数范围Int Range领域。

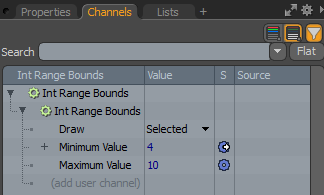

修饰符的Minimum Value和Maximum Value根据您指定的范围填充通道。

在下面的示例中， Int Range Bounds修饰语Minimum Value充当Test Value为了整数范围测试修饰符，进而驱动Polygon Bevel操作：

内档钳位

的Int Range Clamp修饰符将输出值限制为由Minimum和Maximum价值观。应用此修饰符可确保输出通道的值永远不会低于Minimum Value或高于Maximum Value。

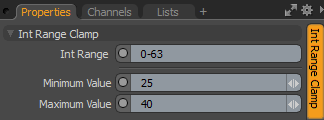

在Int范围钳位中Properties在右侧面板上，输入整数范围Int Range字段，然后指定Minimum Value和Maximum Value。

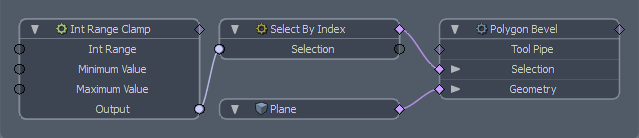

在上面的示例中， 0-63仅限于25-40。在下图中， Output值Int Range Clamp修饰符定义了对Polygon Bevel操作应用于Plane啮合。

合并范围

的Int Range Merge修饰符允许您指定两个整数范围并将它们合并为一个整数范围。

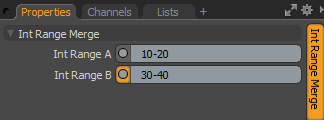

在Int范围合并中Properties在右侧面板上，输入要合并的两个范围Int Range A和Int Range B领域。

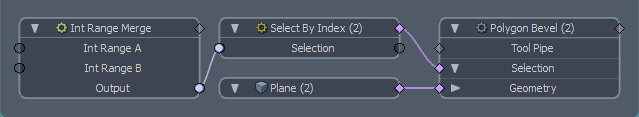

在下面的示例中， Output的Int Range Merge修饰符定义了对Polygon Bevel操作应用于Plane (2)啮合。

整数范围测试

的Int Range Test修饰符可让您指定整数范围和Test Value，并根据该值是否在指定范围内而输出true或false。

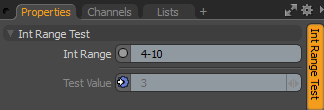

在Int Range测试中Properties在右侧面板上的Int Range领域。您可以输入一个Test Value，或使用其他修饰符驱动此频道。在下面的示例中，通道由Minimum Value的Int Range Bounds修饰符。

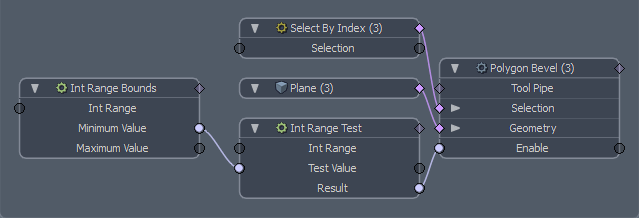

在下面的示例中， Int Range Test Modifier的Test Value由...决定Minimum Value的整数范围界限修饰符。的Int Range Test 修饰语Result输出依次驱动Polygon Bevel操作。如果该值在范围内，则将操作应用于网格。如果不是，则操作被禁用。
