按选择集融合

融合选择集使您可以向融合模型添加任意数量的复杂细节，而无需使用不必要的融合操作。这是套件融合下面进一步介绍了工作流程。

对于任何Fusion源网格，您可以指定MeshFusion应该看到其哪个多边形，以生成相交，修剪和带状。

MeshFusion在源网格中使用以下三个多边形选择集：

• Fusion!

• Fusion+

• Fusion-

融合！

的Fusion! 选择集指定了MeshFusion布尔运算中应包含MeshFusion源网格的哪些多边形。

默认情况下，当没有Fusion! 设置后，所有源网格面均为相交类型，这意味着，如果它们在空间中遇到另一个源网格，并且指定了其他源网格与该源网格交互，则会对其进行切割，从而创建相交接缝。的Fusion! set允许您仅将源网格的某些多边形标记为产生交集。其余的多边形仍存在于Fusion输出中，但它们仅作为一个整体存在，从未被其他曲面切割。

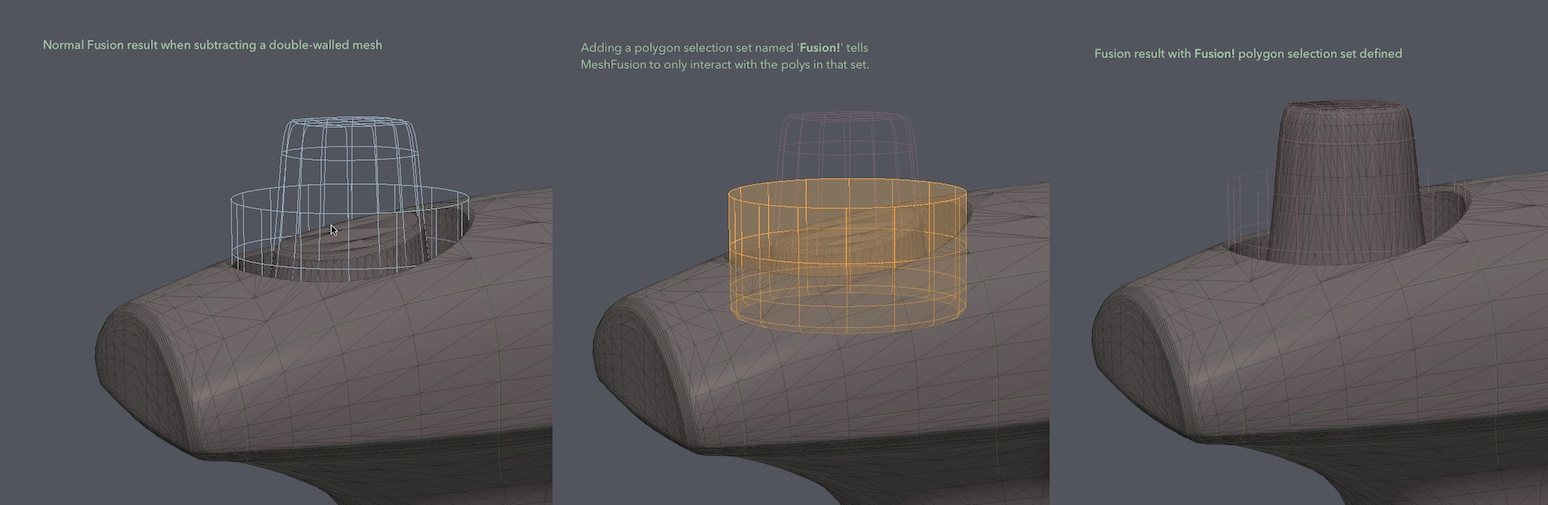

使用此功能的一个简单示例是将双壁管粘贴到平坦表面上。仅管的外壁需要用Fusion条焊接到平坦表面，但是在简单的布尔运算中，内壁也要焊接到表面。为避免这种情况，请创建一个Fusion! 设置在仅包含外壁多边形的管上。

Fusion +和Fusion-

的Fusion+和Fusion-选择集定义了MeshFusion应该使用源网格中的哪些多边形。默认情况下，使用所有多边形：

• 如果一个Fusion+存在set，仅使用该set中的多边形。

• 如果一个Fusion-存在set，仅使用不在该set中的多边形。

• 如果两个集合都存在，则MeshFusion在Fusion+集，不包括那些也在Fusion-组。

与情况不同Fusion!，被排除的多边形Fusion+/Fusion-完全排除在外，好像它们根本不在源网格中一样。当您的源网格物体包含与MeshFusion不兼容的区域（例如连接了三个多边形的边）时，这些选择集可能会很有用。您可以使用这些选择集从MeshFusion中排除有问题的区域。

指定选择集

要在网格上指定选择集：

1.

选择要包括的多边形。

2.

在项目的Properties面板，请确保您位于“网格”子选项卡中。

3.

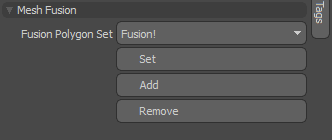

下MeshFusion，设定Fusion Polygon Set到所需的选择集（Fusion!， Fusion+ ， 要么Fusion-），然后点击Set。

所选面由选择集标记。您可以选择更多多边形，然后单击Add，或通过单击删除多边形Remove。

套件融合

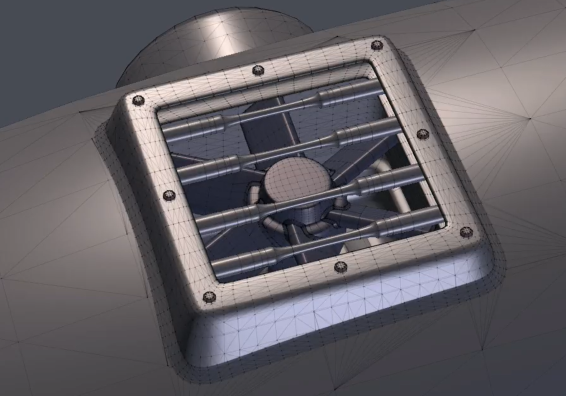

工具包融合是一种工作流程，可让您使用非常简单的MeshFusion操作向模型添加包含详细网格的新功能。

您只能指定网格的一部分以附加到主网格。通常，您可以为此使用某种外套管。的融合！ 多边形选择集可用于指定该外套管与MeshFusion交互。这样，只有新添加的网格的一部分与主网格交互，从而生成融合条。新网格的所有其他部分均保持原样，即使主网格可能在空间中通过它们，也不会被主网格切割。

新添加的功能可能还具有其他单独的网格，这些网格与与主网格交互的网格分组。这样，您可以将它们一起移动，但是这些其他网格不是Fusion设置的一部分。

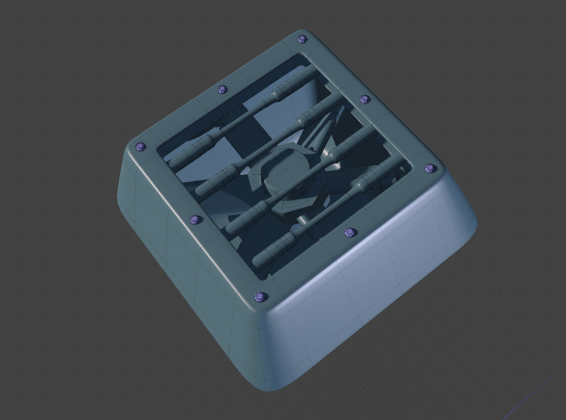

一个示例是在主网格中添加以下通风口：

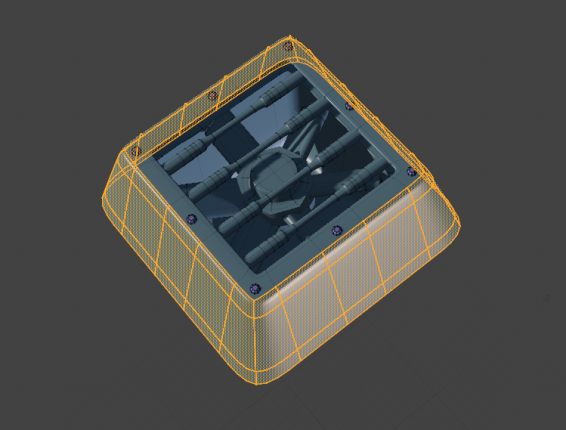

此功能由多个网格组成，例如杆，风扇和内部的其他细节，它们都作为构成套筒的网格的下层。我们只希望该外部网格物体参与MeshFusion，因此将这些多边形添加到Fusion! 选择集。

要添加此新功能，请选择主网格以及新网格，然后创建一个新的Fusion Item。

小费：  有关创建Fusion项目的更多信息，请参见创建一个新的融合物品。

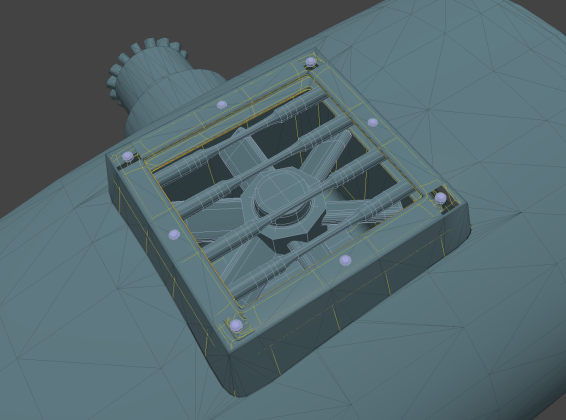

从MeshFusion的角度来看，使用简单的交集将新功能添加到主网格中。

其他套件融合示例

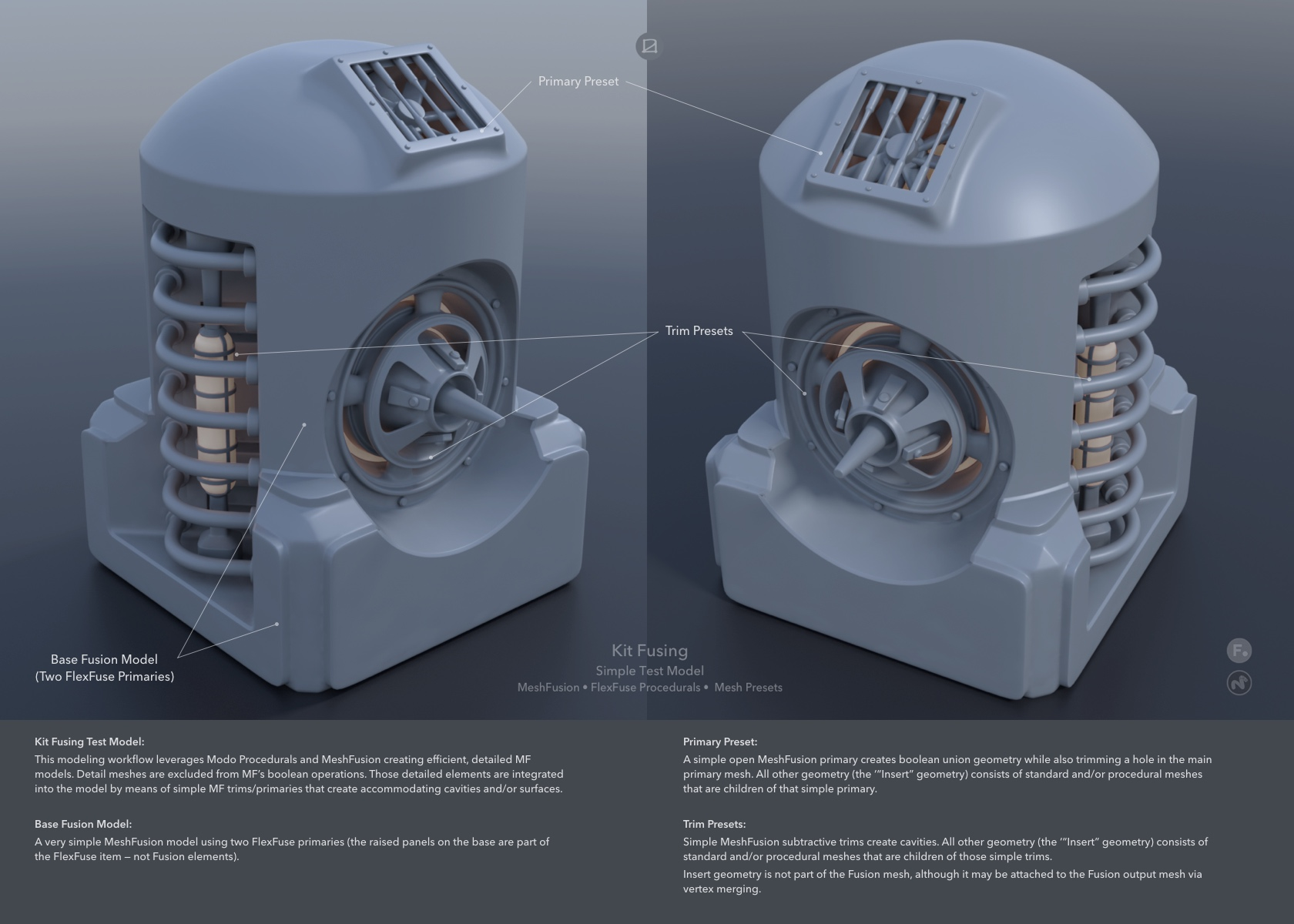

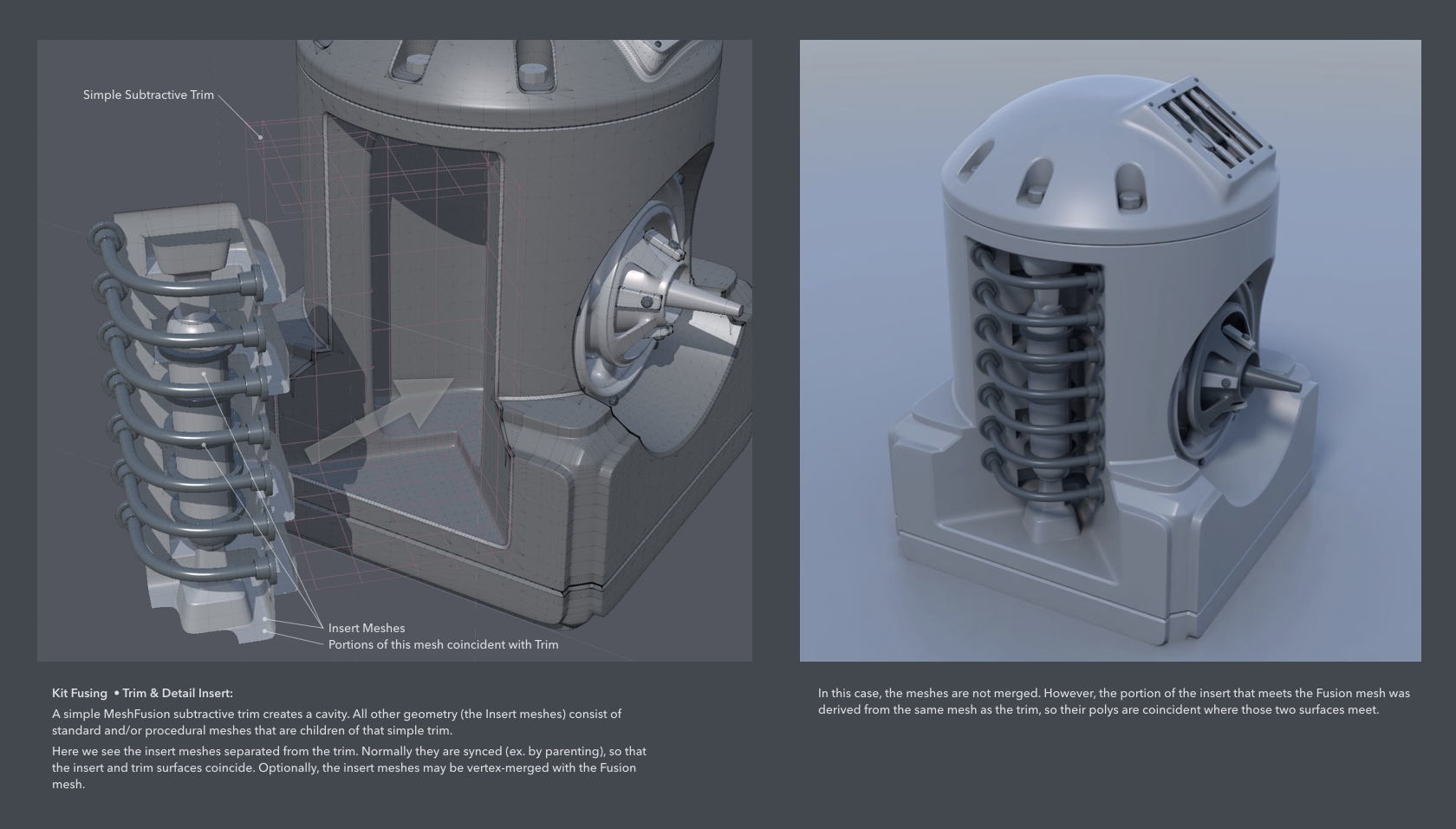

下图显示了一些其他示例，这些示例说明了如何使用Kit Fusing来创建更详细的网格。
