创建多边形

“创建多边形”网格操作使用位置值数组在程序网格层上生成新的多边形和顶点。它允许您创建曲面类型（Face，细分，Catmull-Clark）和线性类型的多边形，例如曲线和直线。

网格操作可以通过两种方式生成多边形：

• Fill -将每个位置数组都视为一个多边形。例如，如果输入数组包含位置的两个子数组，则将为两个数组生成两个单独的多边形。

• Bridge -从一个子阵列到下一个子阵列生成多边形，从而在子阵列之间创建桥梁以生成曲面。

使用创建多边形

为了使用“创建多边形”，请确保场景中至少有一组位置。此处的示例使用从定位器位置创建的数组，使用数组修饰符修饰符。

1.

在逻辑示意图布局中，单击Add...和下Mesh Operations > Create，双击Create Polygons。

这会将“创建多边形”节点添加到示意图中。

2.

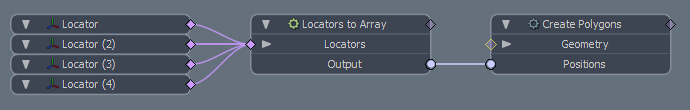

将阵列连接到Create Polygons节点的Positions渠道。在这里Output从定位器到数组操作用作Positions用于“创建多边形”操作。

3.

通过按n键或从Items列表，并将其添加到Schematic通过选择并单击Add Selected在示意图中。

4.

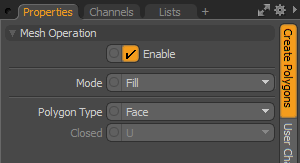

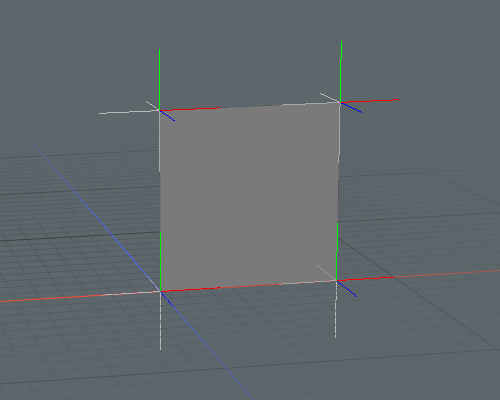

选择Create Polygons节点以在右侧面板上打开其属性。默认情况下，该操作使用Fill Mode并产生一个Face多边形。调整选项以获得所需的结果。

通过桥接数组创建多边形

您可以使用“创建多边形”来生成从一个子数组到另一个子数组的多边形。

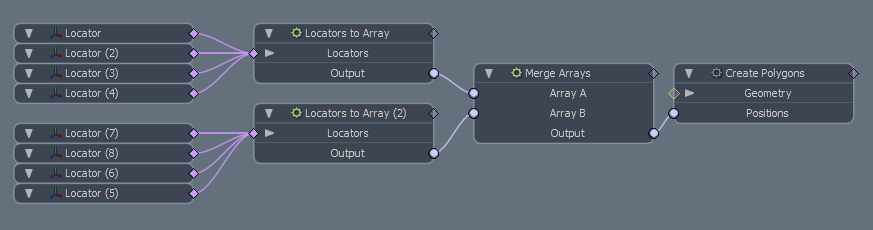

在下面的示例中， 数组修饰符创建两个子数组，用作Positions用于“创建多边形”操作。在属性中将“模式”设置为“桥接”时， Modo生成连接两个子数组的多边形。

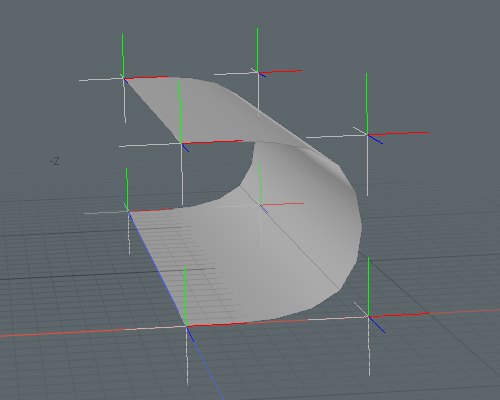

用Catmull-Clark多边形类型和Closed选项设置为None，将生成以下几何：

如果某些多边形显示不正确，则其法线可能会翻转。您可以对“定位到数组的定位器”修改器中的定位器重新排序，或使用“多边形翻转”网格操作：

1.

选择要翻转的多边形。

2.

在原理图中，单击Add，然后在Mesh Operations >Polygon，双击Polygon Flip。

这将翻转选定多边形的法线。

创建多边形属性

“创建多边形”网格操作具有以下选项：

Mode	指定如何使用数组生成多边形。 • Fill -将每个位置数组都视为一个多边形。例如，如果输入数组包含位置的两个子数组，则将为两个数组生成两个单独的多边形。 • Bridge -从一个子阵列到下一个子阵列生成多边形，从而在子阵列之间创建桥梁以生成曲面。
Polygon Type	要生成的多边形的类型。可用的选项有： • Face • Subdivision Surface • Catmull-Clark • Curve • Line
Closed	指定是否应关闭生成的多边形以创建水密表面。可用的选项有： • None • U • V • Both
