开曲线偏移

对于过程建模，请使用Open Curve Offset和Open Curve Offset Trio工具来创建与现有曲线平行的其他开放曲线。

1.

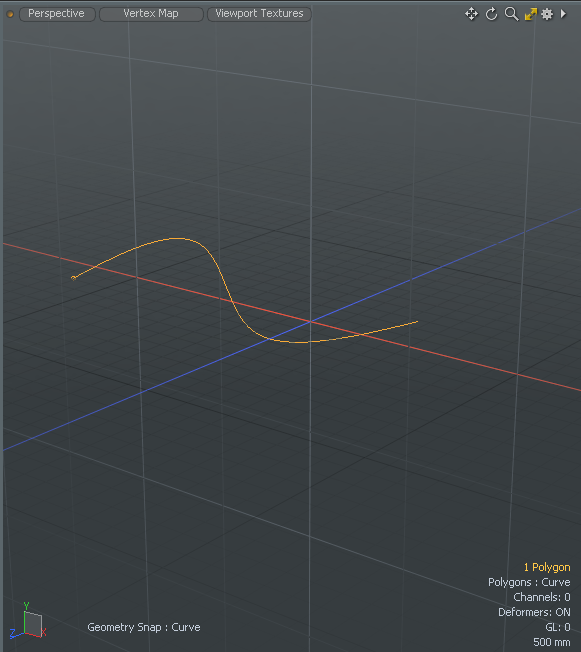

在Model布局，添加一个弯曲到您的场景。

2.

激活Polygon选择模式，然后双击曲线。

3.

选择曲线后，在右侧面板上打开Curves标签，然后单击Open Curve Offset

小费：  如果此选项在左面板中不可见。点击并按住Open Curve Offset然后点击Open Curve Offset Trio。

4.

将偏移设置为111 mm然后点击OK。

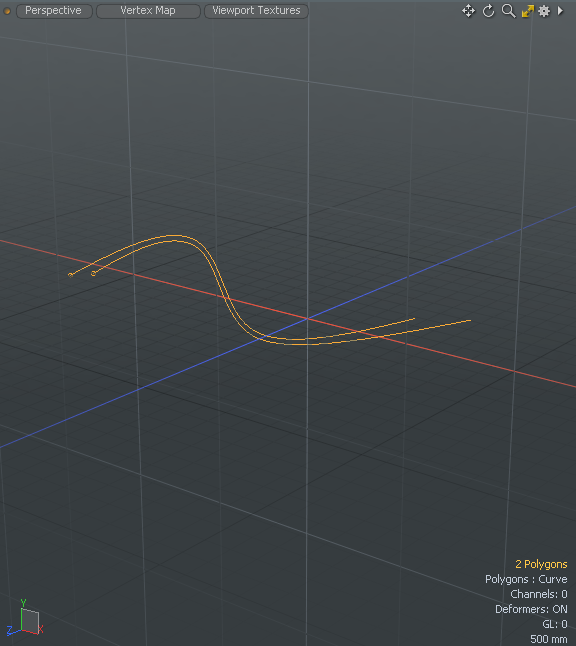

平行于原始曲线创建了一条附加曲线。

5.

按Ctrl/Cmd + Z撤销。

6.

在左侧面板上，单击并按住Open Curve Offset然后选择Open Curve Offset Trio。

7.

将偏移设置为111 mm然后点击OK。

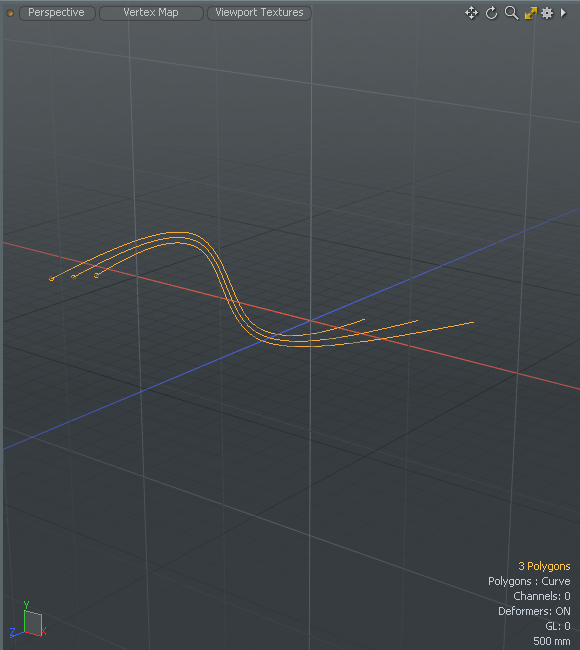

两条新曲线出现在原始曲线的两侧。比原始曲线小一大。两条曲线都在Items清单。
