曲线重建

这是一个过程工具，它使用曲线来构建新的相似曲线，但点数不同。

之前	后

激活曲线重建工具

• 在左侧面板上，打开Mesh Ops标签，点击Add Operator，然后双击Mesh Operations > Curves > Curve Rebuild。

• 使用“逻辑示意图”视口，单击Add Operator，然后双击Mesh Operations > Curves > Curve Rebuild。

应用曲线重建工具

以下示例将“曲线重建”工具堆叠在包含曲线的网格顶部。您也可以使用Curve设置在程序堆栈中。

1.

使用添加曲线工具，或添加程序曲线。

如果您有多个曲线网格并希望定位到某个网格，请在Item List或者网格操作列表。

2.

请点击Add Operator在里面网格操作列表。

注意：  您也可以在3D视口中右键单击网格，然后选择Item Operations > Add Mesh Operation。

3.

连按两下Curves > Curve Rebuild将其添加到操作堆栈并重建曲线。

4.

调整Mode和Point Count按要求。

在逻辑示意图视口中应用“曲线重建”工具

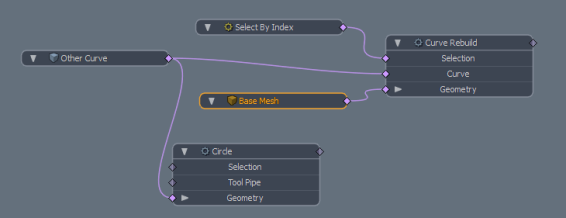

原理图节点具有与过程版本相同的三个输入。下图显示了一个示例。

1.

在模型布局中，使用添加曲线工具，或添加程序曲线。

如果您有多个曲线网格并希望定位到某个网格，请在Item List或者网格操作列表。

2.

在界面的左上角，单击“原理图”面板图标。

3.

在“逻辑示意图”视口中，单击Add...然后双击Mesh Operations > Curves > Curve Rebuild。

4.

将曲线网格项目从Mesh Ops选项卡到“原理图”视口。

网格项目将自动连接到“曲线重建”节点。

5.

在右侧面板上，选择Curve Rebuild在Mesh Ops标签，然后调整属性。

有关更多信息，请参见曲线重建属性。

原理图子工具

曲线重建工具在“逻辑示意图”视口中具有以下过程子工具：

• Selection -允许您从输入网格中选择一条或多条曲线。选择内容可以是一个数字，也可以是一个范围，例如0-4。

• Curve -要重建的输入网格。这使您可以在另一个网格层上（或从生成曲线的第三方工具）重建曲线以进行填充。

• Geometry -这列出了受工具影响的任何几何图形。如果网格物体位于工具栏中的工具下方，则它们将自动连接。 Mesh Operations清单。您可以通过单击来连接其他网格(Add Geometry)打开预设浏览器。在这里，您可以选择现有的网格或添加新的空网格。

曲线重建属性

Source Curve	包含要重建的曲线的网格。
Mode	设置点生成方法： • Point Count -指定要沿曲线创建的离散数量的粒子。 • Minimum Distance -指定沿曲线的粒子之间的最小距离。 • Exact Distance -指定沿曲线的粒子之间的精确距离。所得曲线可能不是全长。
Point Spacing	指定曲线上每个粒子之间的距离。该选项在以下情况下可用Mode设定为Minimum Distance要么Exact Distance。
