笔切片

笔切片工具使用相同的基础作为钢笔工具。因此，与使用标准“钢笔”工具创建多边形时一样，您可以利用相同的结构化流程或有机流程来创建切片平面。

在里面Type列表中选择Open要么Closed。默认情况下， Closed模式， Modo连接切片轮廓中的第一个点和最后一个点以创建一个闭环。

自我捕捉选项包括World Axis， Straight Line和Right Angles。

程序笔切片

笔切片也可作为程序网格操作使用。它是“切片效应器”和“笔生成器”子工具的组合。您可以从Mesh Ops标签，在右侧Model布局。

要使用该工具，您需要切割一个几何图形和一个用于切割的折线。

1.

使用来添加要切片的几何Add Operator中的按钮Mesh Ops标签。

2.

添加一个新的网格层来放置曲线：单击Add Item在上半部Mesh Ops标签并选择Item > Mesh。

3.

选择新的网格层后，使用建模工具箱中的“钢笔”工具在其中绘制一条折线。有关更多信息，请参见钢笔。

4.

选择原始网格层，其中包含您的几何图形，然后在Mesh Ops标签，点击Add Operator，然后选择Mesh Operations > Edit > Pen Slice。

的Create Pen Slice对话框打开。

5.

选择包含折线的网格作为Polyline，然后点击OK。

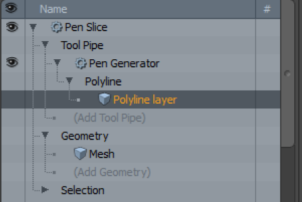

笔切片已添加到Mesh Operations清单。单击其前面的小箭头将其展开时，可以看到其输入。
