打碎

Shatter命令将模型分解为指定数量的单个零件，然后可以将其与Modo动力学产生动画混乱。Shatter命令执行Veronoi型在目标选择的边界框中分割碎片以生成切割碎片，这些切割碎片是形成实际零件的布尔运算所必需的。您可以为目标几何形状使用任意形状，但必须完全防水（没有开放面，浮动顶点或浮动曲线）。Shatter命令生成的几何不是专门与SubD兼容的几何，因此在运行该命令之前，应将这些网格冻结到适当的级别。有关冻结网格的信息，请参见冻结几何。

每个单独的分片将成为具有独立中心点的自己的项目层（可以选择对片段进行分组）。生成后，您可以应用动态立即选择所有选定元素。您也可以将它们粘合在一起以创建分组，这些分组必须在破裂之前达到一定的力阈值。您可以应用几种不同类型的粉碎。每个都有其自己的选项，这些选项会影响生成的碎片的外观。粉碎命令位于Geometry > Mesh Shatter子菜单。在调用命令之前，必须选择要拆分的目标几何。

制服

Uniform

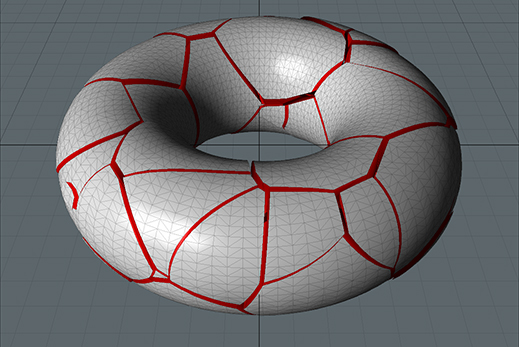

通过选择Geometry > Mesh Shatter > Uniform， 你有Modo对于组成布尔运算的Veronoi碎片，生成的碎片大小大致相同。最终的布尔碎片可能不是严格统一的，这取决于在布尔阶段阶段碎片与目标几何体的相交方式。

Uniform

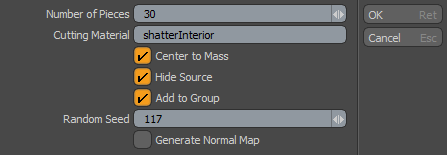

可以使用以下“粉碎统一”选项：

破碎制服

Number of Pieces

确定为布尔切割操作生成的Veronoi分片的数量。根据目标几何图形的形状，此值大致确定所生成的单独项目的最终数量。

Cutting Material

定义所得碎片的内部表面（默认为红色）。如果您将此留空， Modo用标记内表面Default材料标签。

Center to Mass

启用后，将每个生成的碎片项目的中心位置放在其整体质量上。这是将分片用于动力学的要求，并为其运动产生最真实的结果。

Hide Source

启用后，将在Items清单使它不可见（除非其Render Control选项是On）。Modo始终保留碎片所源自的原始网格项。

Add to Group

启用后，将所有结果分片项目置于单个组定位器（文件夹）项目下。禁用后，这些项目将作为新的“网格项目”层添加到Items清单。

Random Seed

指定初始值Modo在生成随机Veronoi值时使用。每个种子产生不同的随机结果。

Generate Normal Map

启用后，在切割碎片以冻结其着色法线之前创建顶点法线贴图。禁用时，着色法线受分片边缘和材质的影响Smoothing Angle。

簇

Uniform

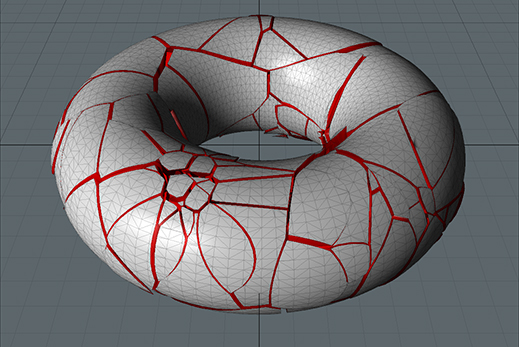

的Cluster命令类似于Uniform命令。通过选择Geometry > Mesh Shatter > Cluster， 你有Modo在初始片段周围生成其他较小的碎片，以对最终碎片产生更随机的外观。

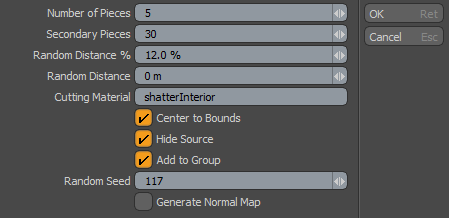

Cluster Buster

以下“破碎群集”选项可用：

破碎制服

Number of Pieces

确定生成的Veronoi分片的数量。这与“统一”命令中的选项相似。

Secondary Pieces

确定围绕初始分片生成的辅助分片的数量。

Random Distance %

指定距离偏移量Modo用于从初始分片创建辅助分片。该值是相对于原始尺寸的百分比。

Random Distance

将与第二个零件的初始零件之间的距离指定为绝对世界值。

Cutting Material

定义所得碎片的内部表面（默认为红色）。如果您将此留空， Modo用标记内表面Default材料标签。

Center to Bounds

启用后，将每个结果分片项目的中心位置放置在边界框体积的中心。您必须启用此功能才能动态使用分片。

Hide Source

启用后，将在Items清单使它不可见（除非其Render Control选项是On）。Modo始终保留碎片所源自的原始网格项。

Add to Group

启用后，将所有结果分片项目置于单个组定位器（文件夹）项目下。禁用后，这些项目将作为新的“网格项目”层添加到Items清单。

Random Seed

指定初始值Modo在生成随机Veronoi值时使用。每个种子产生不同的随机结果。

Generate Normal Map

启用后，在切割碎片以冻结其着色法线之前创建顶点法线贴图。禁用时，着色法线受分片边缘和材质的影响Smoothing Angle。

径向的

Uniform

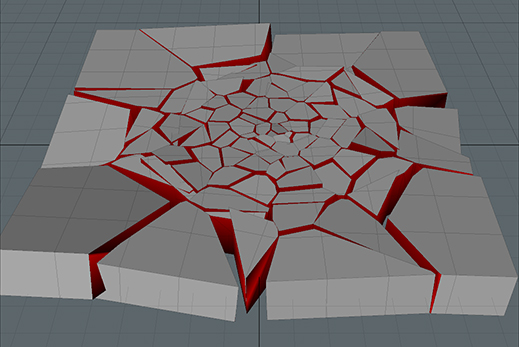

选择Geometry > Mesh Shatter > Radial具有Modo对生成的碎片生成类似于蜘蛛网的径向图型外观。从中心打击点看，随机碎片值看起来像是破碎的玻璃，中间的碎片较小，并且碎片随着向外移动而增大。

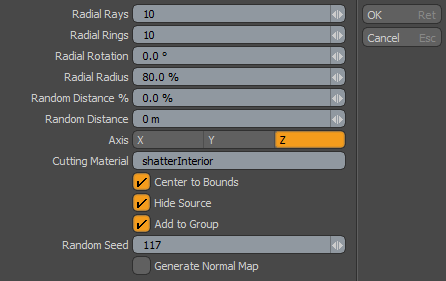

提供以下“破碎径向”选项：

Radial

径向碎裂

Radial Rays

确定径向分割数。Modo通过所选表单的整体边框尺寸计算总光线长度值。

Radial Rings

确定沿光线长度的划分数量-类似于树上的环。

Radial Rotation

旋转径向射线以控制它们降落在目标几何图形上的位置。

Radial Radius

确定沿径向射线的长度的径向环的大小。例如，设置为50%， Modo将最终的径向环定位在总径向射线长度的50％处，以将碎片集中到模型的中心。

Random Distance %

根据最终分片大小的百分比指定初始切割位置的偏移量。

Random Distance

将与原始分片位置的随机偏移量指定为绝对World值。

Axis

指定径向切口沿其对齐的轴平面。

Cutting Material

定义所得碎片的内部表面（默认为红色）。如果您将此留空， Modo用标记内表面Default材料标签。

Center to Bounds

启用后，将每个结果分片项目的中心位置放置在边界框体积的中心。您必须启用此功能才能动态使用分片。

Hide Source

启用后，将在Items清单使它不可见（除非其Render Control选项是On）。Modo始终保留碎片所源自的原始网格项。

Add to Group

启用后，将所有结果分片项目置于单个组定位器（文件夹）项目下。禁用后，这些项目将作为新的“网格项目”层添加到Items清单。

Random Seed

指定初始值Modo在生成随机Veronoi值时使用。每个种子产生不同的随机结果。

Generate Normal Map

启用后，在切割碎片以冻结其着色法线之前创建顶点法线贴图。禁用时，着色法线受分片边缘和材质的影响Smoothing Angle。

碎片

Uniform

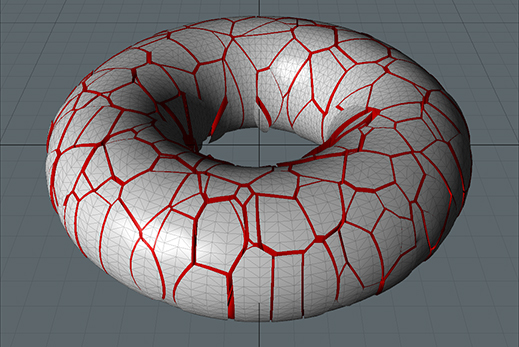

选择Geometry > Mesh Shatter > Splinter具有Modo生成内部呈锯齿状的长碎片，这类似于木材断裂的方式。Splinter命令与Uniform命令相似，但是它会生成更长的碎片。

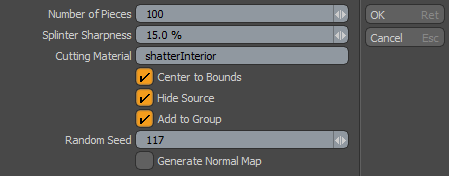

Splinter Time

可以使用以下“分裂均匀”选项：

碎片均匀

Number of Pieces

确定为布尔切割操作生成的Veronoi分片的数量。根据目标几何图形的形状，此值可大致确定Modo产生。

Splinter Sharpness

确定中心切割线处的锯齿状程度。

Cutting Material

定义所得碎片的内部表面（默认为红色）。如果您将此留空， Modo用标记内表面Default材料标签。

Center to Bounds

启用后，将每个结果分片项目的中心位置放置在边界框体积的中心。您必须启用此功能才能动态使用分片。

Hide Source

启用后，将在Items清单使它不可见（除非其Render Control选项是On）。Modo始终保留碎片所源自的原始网格项。

Add to Group

启用后，将所有结果分片项目置于单个组定位器（文件夹）项目下。禁用后，这些项目将作为新的“网格项目”层添加到Items清单。

Random Seed

指定初始值Modo在生成随机Veronoi值时使用。每个种子产生不同的随机结果。

Generate Normal Map

启用后，在切割碎片以冻结其着色法线之前创建顶点法线贴图。禁用时，着色法线受分片边缘和材质的影响Smoothing Angle。

资源

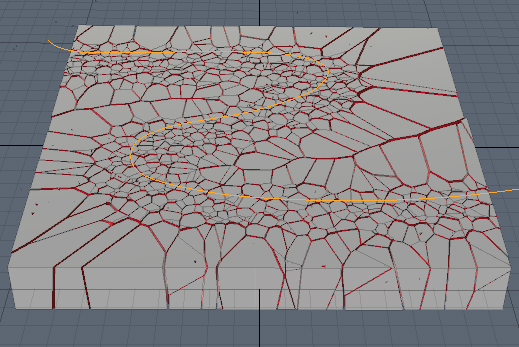

的Source粉碎选项允许您使用“网格物体”来驱动目标网格物体的切割。也可以使用曲线或点源，将生成的碎片的位置相对于驱动几何图形的顶点放置。要添加它，请选择Geometry > Mesh Shatter > Source。

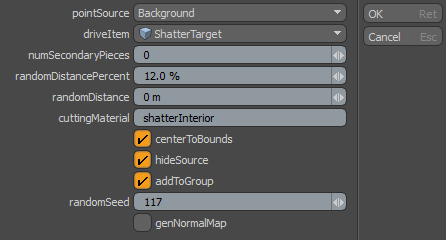

可以使用以下“源粉碎”选项：

源破碎

Point Source

的Point Source选项定义将哪个特定网格用作点源；其中层中的顶点位置定义了生成的碎片的相对位置。Background使用任何可见但不活动的网格层作为驱动项， Last Selected使用将命令作为驱动项调用时在当前层中主动选择的任何几何图形，并且Specific Item使用在Drive Item输入字段。

Drive Item

当。。。的时候Specific Item在选项中选择了Point Source字段，此输入定义用作生成的分片的驱动程序的项目。

Secondary Pieces

此值确定围绕初始分片生成的辅助分片的数量。

Random Distance %

该值是基于最终碎片尺寸的百分比的初始切割位置的偏移量。

Random Distance

该值是一个绝对的World值，它指定与初始分片位置的随机偏移量。

Cutting Material

定义所得碎片的内部表面（默认为红色）。如果您将此留空， Modo用标记内表面Default材料标签。

Center to Bounds

启用后，将每个结果分片项目的中心位置放置在边界框体积的中心。您必须启用此功能才能动态使用分片。

Hide Source

启用后，将在Items清单使它不可见（除非其Render Control选项是On）。Modo始终保留碎片所源自的原始网格项。

Add to Group

启用后，将所有结果分片项目置于单个组定位器（文件夹）项目下。禁用后，这些项目将作为新的“网格项目”层添加到Items清单。

Random Seed

指定初始值Modo在生成随机Veronoi值时使用。每个种子产生不同的随机结果。

Generate Normal Map

启用后，在切割碎片以冻结其着色法线之前创建顶点法线贴图。禁用时，着色法线受分片边缘和材质的影响Smoothing Angle。
