边缘延伸

的Edge Extend该工具提供了一种简单的方法，可以通过将选定的边向外扩展并使用以下选项来从选定边创建几何Offsetting， Rotating和Scaling新创建的边缘。的Edge Extend工具包括可定制的工具手柄。默认情况下有Offset和Scale手柄，但可以在“工具属性”面板中对其进行修改以包括Rotate处理（如果需要）。平面的Offset和Scale句柄也可以分配。这使您可以轻松地针对特定的建模操作调整工具，还意味着可以在不删除工具的情况下生成更复杂的边线编辑。的Local Mode选项可让您根据源多边形的法线方向控制所得几何图形的延伸方向。

用法

在使用之前Edge Extend工具，您可能需要选择要扩展的目标边系列（在Edges组件模式）。的Edge Extend该工具位于Edge的子标签Modeling布局工具箱。左键单击工具箱中的按钮将其激活。也可以通过按Z键盘快捷键。激活后，您可以在工具属性面板中分配值，然后按Apply按钮生成扩展的边缘，但是要在交互模式下使用该工具，您需要在任何3D视口中单击鼠标左键，以将工具置于交互模式。在此处，您可以左键单击视口中的任何可用工具手柄，以交互方式调整扩展值，或者在3D视口中通过实时反馈以数字方式调整属性面板中的值。

左键单击并拖动工具手柄（拖拉）可定义Shift对于边缘扩展，方向由Local Mode设置。该工具处于活动状态时，您也可以按Shift然后单击鼠标左键以定义新的边缘扩展值。当。。。的时候选择了工具，则以下属性可用Tool Properties面板。

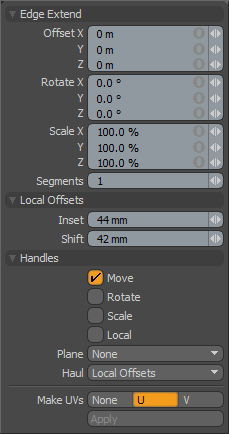

Edge Extend Panel

边缘延伸

偏移X / Y / Z

的Offset值确定新生成的边缘在三个平面方向中的任意一个或其任何组合上的延伸距离。这些值也可以在视口中进行交互调整，同时拖动（左键单击并拖动） Haul参数设置为Global Offsets。

旋转X / Y / Z

的Rotate值确定新生成的边沿三个平面方向中的任何一个或其任何组合的旋转量。

ScaleX/Y/Z

的Scale值确定了三个平面方向中的任何一个或其组合的新生成边缘的大小。

Segments

的Segments值确定在扩展边缘的长度上添加的分割数。

局部偏移

Inset/Shift

的Inset和Shift值表示距边缘初始位置的相对局部距离（其方向基于相邻多边形的法线）。像一样工作Bevel选项， Inset将延伸边缘平行于法线（左右）移动，同时Shift将延伸部分垂直于法线移动（上下/上下移动）。这些值也可以在视口中进行交互调整，同时拖动（左键单击并拖动） Haul参数设置为Local Offsets。

提手

移动/旋转/缩放/本地

的Move， Rotate ， Scale和Local选项会在3D视口中切换相关工具手柄的可见性Extend工具处于交互模式，使您可以控制使用边缘扩展时首选的手柄。

Plane

的Plane选项允许您通过添加可同时影响两个轴的小的平面控制圆来进一步自定义工具手柄。您可以从Scale手柄的动作或Move为他们采取行动。None禁用额外的句柄。

Haul

Hauling是在3D视口中单击鼠标左键以控制属性的动作。的Haul设置定义了拖运时受影响的工具属性。的Global Offset选项影响Offset X/Y/X控制edger扩展，而Local Offsets控制Inset/Shift的值Local Offsets。全局偏移总是相对于当前工作平面移动，局部偏移可通过水平移动鼠标光标来控制。 Inset数量，然后垂直移动光标以调整Shift量。

使紫外线

当。。。的时候Make UVs选项在U要么V选择时，沿延伸边缘的多边形会沿定义的轴（水平方向）添加自动UV值U方向或垂直V方向。
