将UV转换为网格

的Convert UVs to Mesh命令将当前选定的UV贴图转换为新的“网格项目”。

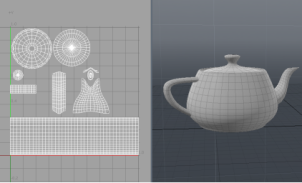

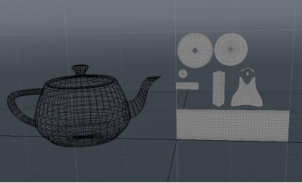

网格及其UV贴图。	UV贴图作为网格，由Convert UVs to Mesh命令。

有关创建UV贴图的更多信息，请参见使用UV贴图。

转换网格：

1.

选择Texture > Convert UVs to Mesh。

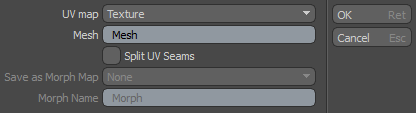

这将打开Convert UVs to Mesh对话。

2.

从中选择源地图UV map落下。

3.

根据需要编辑网格的名称。请点击OK。

新的网格已添加到Item List。

注意：  由于UV贴图没有固有的大小或比例， Modo将紫外线0-1网格转换为米。因此，当从规范化UV转换时，所得的“网格物体”适合XY平面的0m至1m区域内。

保留顶点顺序

对于某些操作，将源网格中的顶点顺序与新（UV）网格相匹配是很有用的。要保留顶点顺序，源网格拓扑必须与新网格拓扑相同。但是，通常会出现不匹配的情况，因为UV贴图由一系列与源网格不同接缝的岛组成。为了解决这个问题，您可以拆分源网格以形成与UV网格匹配的接缝，从而创建匹配的拓扑。

拆分源网格以匹配UV网格：

• 检查Split UV Seams中的选项Convert UVs to Mesh转换网格时出现对话框。

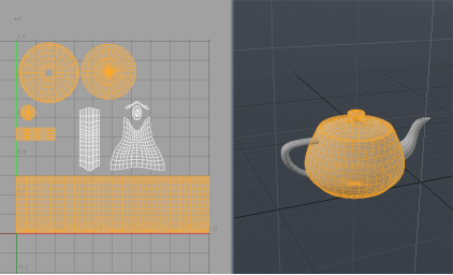

默认茶壶图元的UV贴图。选择连续的多边形实体，并显示匹配的UV岛。您可以看到它们的拓扑结构不同。

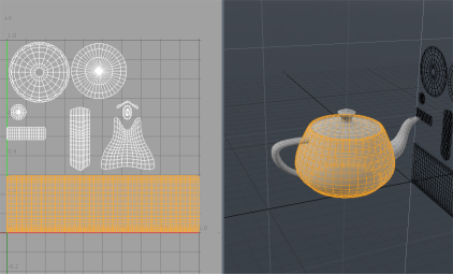

使用以下命令从UV贴图生成一个新的网格Split UV Seams。现在，将分割源网格以匹配UV网格的拓扑。通过重新选择主体可以证明这一点-请注意，主体的拓扑现在如何与UV岛匹配（茶壶的盖子和底部现在已从主体中分离出来）。

使用变形贴图

代替将UV贴图生成为新的网格，它可以用于为当前网格创建变形贴图。通过选择时保留顶点顺序，可以做到这一点Split UV Seams。使用相同的顶点顺序，源网格中的边缘与新网格的边缘匹配，并且变形是无缝的。

注意：  变形图可以是Relative要么Absolute。有关更多信息，请参见变形图

生成变形图：

1.

将UV转换为网格时，请检查Split UV Seams在Convert UVs to Mesh对话。

2.

从中选择变形贴图类型Save as Morph Map落下： Relative使特定顶点相对于其当前位置偏移。Absolute将顶点定位到特定的绝对位置

3.

如果需要，请编辑Morph Name为“变形图”分配新名称。请点击OK。

新的Morph Map显示在Lists视口下Morph Maps。

程序将UV转换为网格

将UV转换为网格命令可作为网格操作使用。

小费：  有关过程建模和网格操作的更多信息，请参见程序建模。

要使用“将UV转换为网格”操作：

1.

在要放置新几何体的位置添加一个新的网格层：打开Mesh Ops右侧面板上的标签，然后单击Add Item，然后在Items ，双击Mesh。

小费：  如果Mesh Ops标签在右侧面板上不可见，请单击+标签名称右侧的按钮，然后选择Data Lists > Mesh Ops。

这将为您的场景添加一个新的网格层。

2.

在顶部的“项目列表”中选择新的网格层。 Mesh Ops标签并点击Add Operator。下Mesh Operations > UV，双击Convert UV to Mesh。

的Convert UV to Mesh操作将添加到“网格操作”列表中。

3.

要指定应使用的几何图形，请单击其名称前面的小箭头，在列表中将其展开。

这显示了网格操作的输入： Source Mesh和Selection。

4.

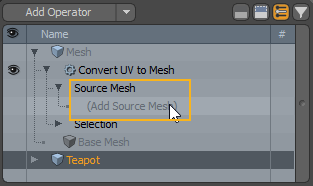

下Source Mesh，点击(Add Source Mesh)。

这将打开Add Operation对话。

5.

双击要使用的网格。

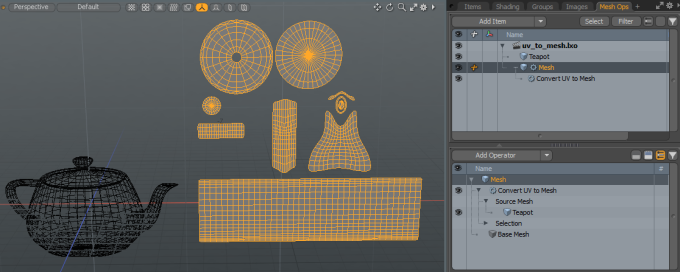

转换后的UV贴图出现在3D视口中。

在原理图中将UV转换为网格

在“逻辑示意图”视口中，“将UV转换为网格”节点具有与网格操作相同的输入。

要添加“将UV转换为网格”节点，请单击视口顶部的“添加...”，然后单击“添加”。 Mesh Operations > UV，然后双击Convert UV to Mesh。

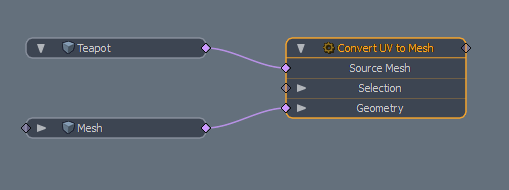

将您要转换的网格连接到Source Mesh输入Convert UV to Mesh操作员。这会将转换后的网格放置到与原始网格相同的网格层上。如上例所示，将其放置在新的网格层中，添加一个新的Mesh节点并将其连接到Geometry输入Convert UV to Mesh节点。

注意：  如果没有任何连接Source Mesh输入， Modo从Geometry输入。

小费：  有关在“逻辑示意图”视口中工作的更多信息，请参见示意图视口。
