Modo 14.0v1 docs：

UV Box变形工具

UV框变换工具使您可以在UV空间中快速移动多边形组。该工具在激活时会在UV空间中选定的组件周围绘制一个矩形边界框，您可以在其中应用变换动作。

应用UV Box变换

在此示例中，将Teapot模型添加到场景中，并使用UV Box Transform工具在UV空间中变换一组多边形。

向场景添加基本体：

打开UVEdit布局。

在界面布局标签下方，点击Polygons启用多边形选择模式。

在菜单栏中，单击Geometry > Primitive Tools > Teapot。

在里面Toolbox在左窗格的“茶壶”属性下，单击Apply。

“茶壶”原语显示在视口中。

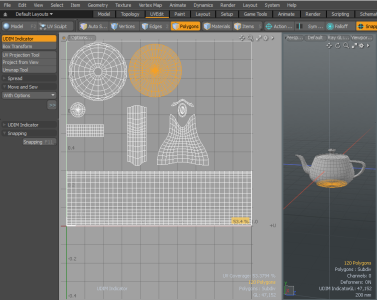

选择一组多边形在UV空间中移动：

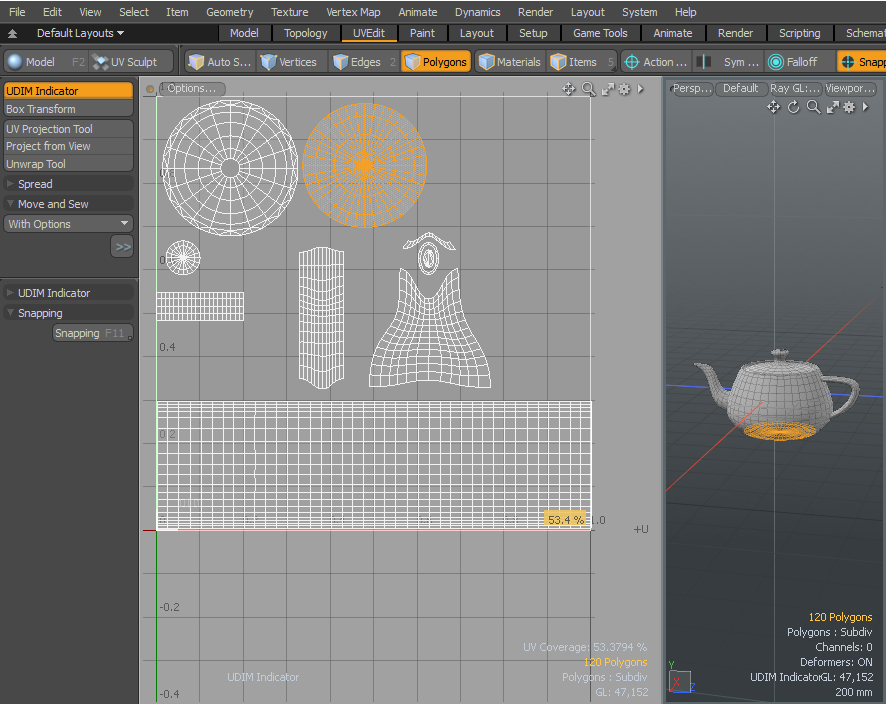

• 在UV窗口中，双击一组多边形。

多边形组被选中并突出显示。

激活UV框变形工具：

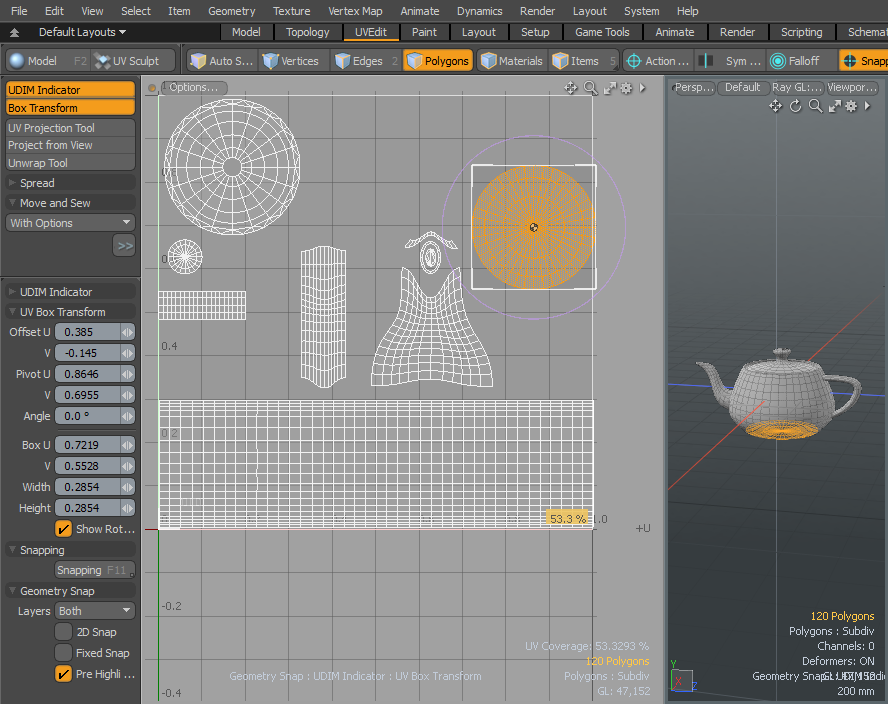

• 在左窗格的“工具箱”中，单击UV box transform tool。

所选项目周围会显示一个矩形边界框。

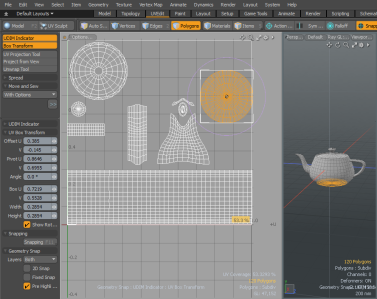

移动一组多边形：

在所选多边形的UV边界框内单击，然后将其拖动到UV空间中的新位置。

所选项目周围将显示一个矩形边界框，并且在移动所选内容时枢轴不会更改位置。

小费： 按住Ctrl键以约束到轴（U和V）。
持有Shift可以将UV边界框角捕捉到主轴线。

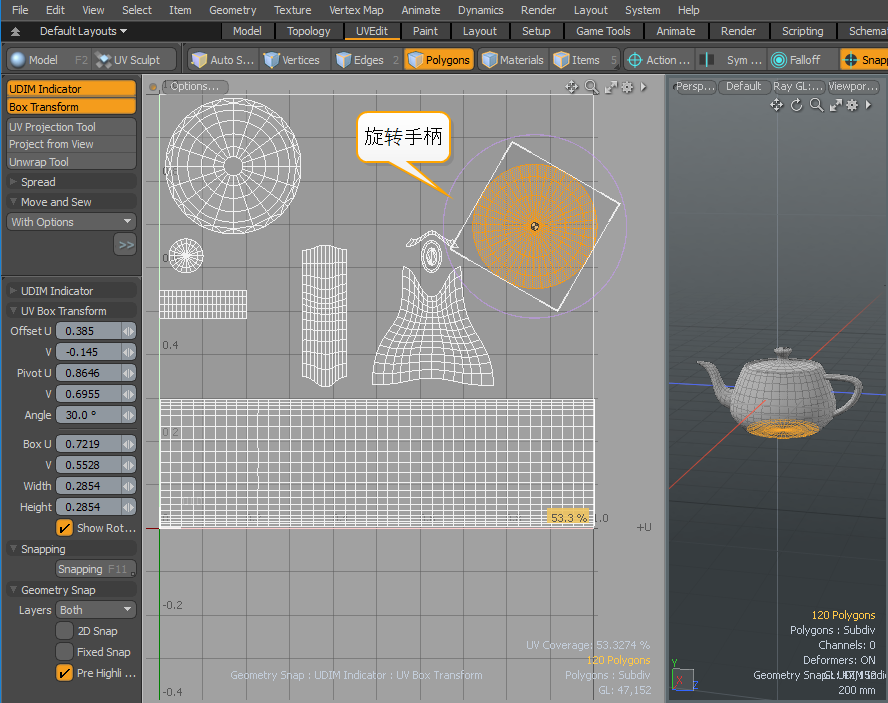

旋转和重新定位一组多边形：

按下Ctrl键，然后单击并拖动旋转手柄将旋转限制为固定的15°间隔。

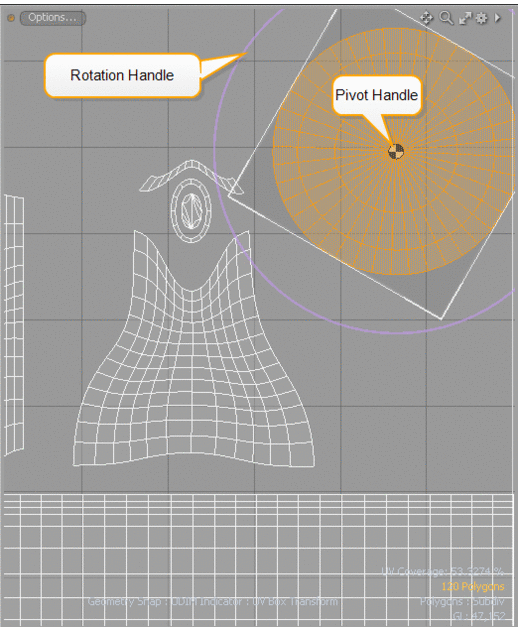

单击并拖动枢轴手柄以将枢轴位置移动到UV边界框的侧面。

枢轴将捕捉到UV边界框的侧边缘。

单击并拖动多边形选择以重新定位多边形组。

单击并拖动旋转手柄以旋转多边形组。

旋转中心基于枢轴的新位置。与UV空间中其他多边形重叠的多边形显示为红色。

单击下面的缩略图查看动画。

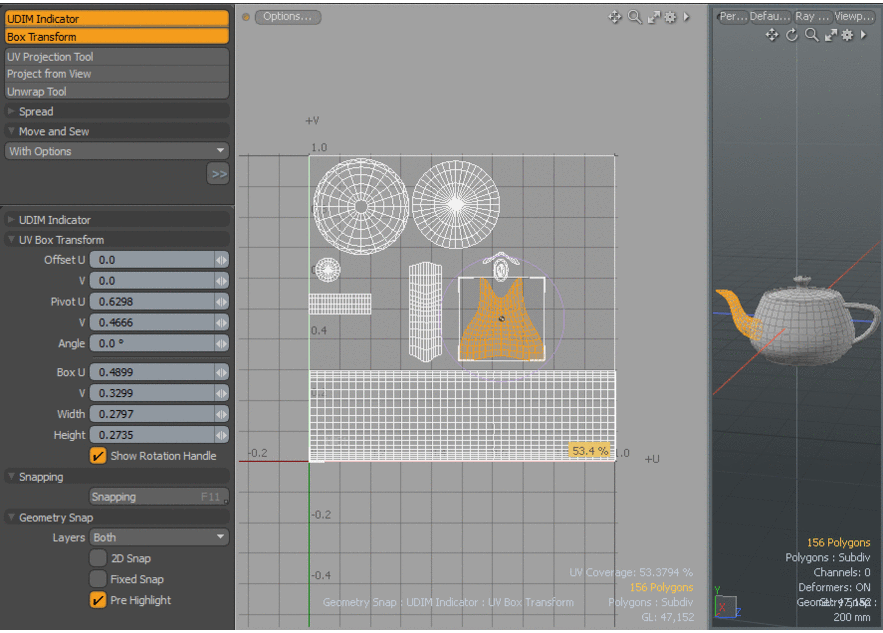

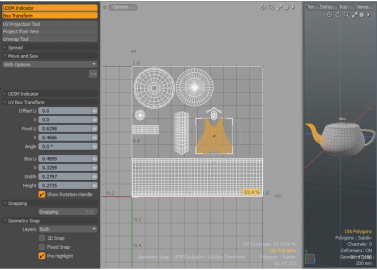

缩放多边形的选择：

• 选择一组多边形后，右键单击并拖动边界框的一侧。

多边形组从相反的边缘而不是从枢轴点缩放。在角上拖动将均匀缩放一组选定的多边形。

小费： 在角上拖动将均匀缩放选择。

单击下面的图像查看动画。

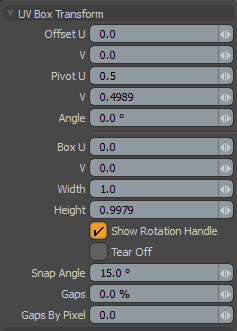

UV Box变换属性

Offset U and V	设置偏移量，以沿所选对象平移选定的UV多边形U要么V方向。
Pivot U and V	将枢轴定位为旋转中心。在3D视口中交互式调整对象时， Pivot U和V字段显示当前应用的偏移距离值。要查看数据透视，请启用Show Rotation Handle选项。 • 在UV视口中，单击并拖动枢轴手柄将其移至UV边界框的一侧或一角。枢轴手柄卡入到位。
Angle	设置角度以在枢轴位置旋转选定的UV多边形。枢轴不会从其位置移动。在视口中交互式调整对象时，以及Show Rotation Handle启用此选项时，拖动旋转手柄时将显示并更新角度值。小费：举行Shift键将UV边界框的角对齐到主轴位置（将旋转限制为固定的15°间隔）。
Box U and V	将UV边界框的位置设置在框的左下角。在视口中交互式调整对象时， Box U和V字段显示当前位置。
Width	设置UV边界框的宽度。在视口中交互式调整对象时， Width字段显示当前的UV边界框大小。在视口中，您可以执行以下操作： • 调整Width右键单击并拖动UV边界框的一侧，仅将UV边界框的值设置为1。 • 同时调整Width和Height右键单击并拖动UV边界框的一个角，即可立即对UV边界框进行调整。 • 通过右键单击并拖动边界框的顶部或底部，在UV边界框内缩放选定的多边形组。多边形组从边界框的相对边缘缩放，而不是从枢轴点缩放。
Height	设置边界框的高度。在视口中交互式调整对象时， Height字段显示当前的UV边界框大小。在视口中，您可以执行以下操作： • 调整Height右键单击并拖动UV边界框的一侧，仅将UV边界框的值设置为1。 • 同时调整Width和Height右键单击并拖动UV边界框的一个角，即可立即对UV边界框进行调整。 • 通过右键单击并拖动边界框的顶部或底部，在UV边界框内缩放选定的多边形组。多边形组从边界框的相对边缘缩放，而不是从枢轴点缩放。
Show Rotation Handle	切换的可见度Rotation和Pivot处理。在视口中交互式调整对象时，旋转手柄将显示角度值，而旋转手柄将显示并保持在其位置。
Tear Off	分割变换多边形。
Snap Angle	设置旋转工具的增量旋转角度。
Gaps	将边框填充添加到UV贴图。默认情况下，UV贴图将绘制到UV空间的边缘，这可能会导致像素融合出现问题。输入百分比差距值可纠正这种类型的问题。“像素间隙”值是自动计算的。
Gaps By Pixel	将填充设置为图像像素单位。此选项会自动更新Gaps值。
