Modo 14.0v1 docs：

光度计光

光度学照明使用照明制造商以IES或EULUMDAT格式的光度学文件形式提供的数据。这些文件包含光在不同方向上的“光度”测量，以及有关实际发光表面大小的信息。

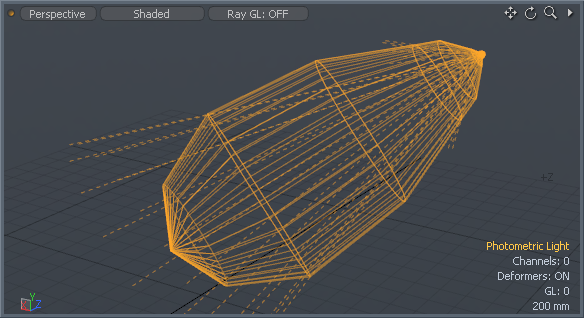

Modo使用此方向强度信息来调整光的分布并匹配实际的“灯具”（光源或固定装置）。这些光度文件还描述了灯具的实际强度，并且此值是从照明分布中提取的，并显示在光源的Intensity频道，您可以在其中对其进行编辑以适合您的场景。请记住，编辑强度意味着它不再是真实照明的精确模拟。测光文件保留在外部Modo加载场景时，场景文件和图像一样必须可用。

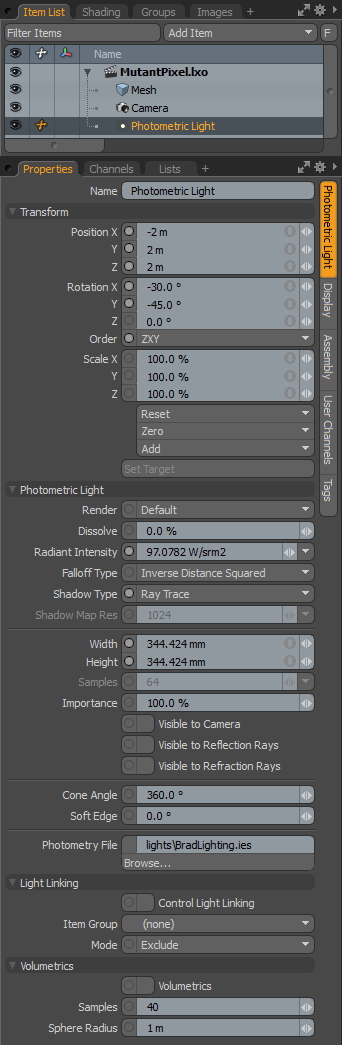

• Name -此数据字段显示当前项目名称。您可以通过在字段中单击并键入新名称来轻松更改它。

以下Transform选项适用于Photometric Light：

• Position -允许您在XYZ空间中数字定位灯光项目。

• Rotation -允许您以数字方式设置灯光项目的旋转。

• Order -允许您设置旋转应用于灯光项目的顺序。更改施加旋转的顺序有时可以帮助减少或消除“万向锁定”。

• Scale -允许您通过数字设置灯光项目的大小。这个Scale变换是Height和Width选项。

• Reset -将选定的变换值重置为（0,0,0），将项目恢复为默认状态。

• Zero -将所选的转换属性值重置为“ 0”， Center位置和Mesh位置保持不变。这是通过向网格项的添加一个附加变换项来完成的Channels与当前值的倒置版本。例如，这对于允许关节的基础值为0、0、0，但仍位于远离世界原点的位置很有用。

• Add -添加其他Transform项添加到关联的项，或者如果它们尚不存在，则仅将其添加。Transform项目是用于存储控制任何项目的位置，旋转和/或比例的实际变换值的通道组。您可以添加Transform所需的任何变换属性所需的项目。添加其他Transform项目会产生累加效果，其中每个转换组都要在下一个转换组之前进行评估，依此类推。其他项目转换按其顺序在Channels列表，从下往上。

注意： 请注意，默认情况下，新项目没有与之关联的任何变换项目（即使它们在Properties面板）。这是优化的有用方法，因为仅在必要的基础上创建必要的转换，从而减少了场景开销。

有几种操作可以添加这些基本转换项。一种是通过使用各种转换工具之一简单地转换目标项目，或者通过编辑值输入字段。此操作导致特定的变换项自动添加到Channels视口列表。因此，您可能需要在以下情况下专门创建项目转换Referencing因为为了覆盖主场景中的通道，它们必须首先存在。

• Set Target -选择轻项目，然后在项目列表中选择一个附加项目，然后按Set Target，此功能可让您定位场景中的特定项目，自动旋转项目，使其连续指向目标项目。激活后，将显示其他选项：

• Remove Target -删除两个项目之间的目标链接。

• Enable -关闭此选项会暂时禁用定位功能，同时保留项目之间的链接。

• Set Focus Distance -将相机项目定位到其他项目时，设置景深的焦距。

• Roll -使物品的旋转角度偏离目标。

• Time Offset -通过若干帧设置时间偏移；设置灯光如何跟随目标项目。它可以延迟，以负值落后，也可以以正值领先。

以下Photometric Light选项适用于Photometric Light：

• Render -允许您从以下三个选项中进行选择：设置为时Default，您可以使用可见性功能启用/禁用灯光项目列表。当光线可见时，它将有助于最终渲染的场景；而当光线不可见时，则不会。在某些情况下，您可能希望修复此状态，将其设置为Photometric Light如On （启用）或Off （已禁用），无论可见性如何。对于自动切换可见性的工作流程也很有用，使您免于手动启用测试渲染的灯光。

• Dissolve - 当。。。的时候Dissolve如果将功能设置为高于0％的任何值，则该值对灯光的整体效果会随着该值的增加而减弱。设置为100％时，将完全禁用场景上的灯光效果。此功能提供了一种方便的方法来调暗场景中的灯光效果。

• Radiant Intensity -控制光的强度，并使用每体积米的标准物理基础瓦数。如您所料，增加此值会增加来自光源的光量。 Photometric Light减小该值会降低光强度。使用光度学照明，场景中产生的光的面积非常小，因此可能有必要使用较大的值照亮场景。

小费： 请记住，灯光的强度和衰减符合真实世界的比例值。不符合真实比例因子的场景可能需要适当调整强度以实现适当的照明。

• Falloff Type -现实世界中的光不是均匀的亮度；其强度随距离而减小。摄影师可能熟悉这样的概念：所谓的平方反比定律（Inverse Square Law）是指在两倍的距离处，光线的亮度是其四分之一。Modo灯光默认为该设置，提供了一种逼真的场景照明方式。但是，有时您可能不希望出现这种情况，因此提供了三个衰减类型选项：

• None -无衰减；光线在其整个距离上始终是明亮的。

• Inverse Distance -两倍距离的光线是一半。

• Inverse Distance Squared -默认行为；光线是两倍距离的四分之一。

• Shadow Type -提供以下选项Ray Traced， None和Deep Shadow Maps。在想要灯光投射阴影的情况下， Ray Traced给出最准确的结果。光线跟踪阴影的传统硬边缘可以使用以下方法轻松柔化Spread Angle任何轻型物品的价值。Deep Shadow Maps对于体积很大的灯光和毛发渲染很有用，因为需要大量计算才能产生阴影；产生与射线跟踪阴影相似的结果，同时减少了计算数量。

• Shadow Map Res -设置所计算的深阴影图的分辨率（以像素为单位）。该选项仅在以下情况下可用Deep Shadow Maps被选中。增加这个值提高了生成地图的质量和准确性，同时也增加了租用时间。

• Width/Height -定义照明区域的大小PhotometricLight，就像区域照明一样。较大的值产生更多的光，而较小的值产生更少的光。尺寸值是从测光文件中提取的。修改该值将不再产生对光的精确模拟。

• Samples - 当。。。的时候Direct Illumination选项设置为零以上， Samples该值将显示为灰色，因为您无需进行调整。使用自适应光采样方法动态分配样本数量。这为您提供了用于调整整体阴影和阴影质量的全局控件。当。。。的时候Direct Illumination选项设置为“ 0”，这将禁用自适应采样，您可以手动调整Samples值，以控制每个光的光和阴影质量。

随着尺寸的增加，需要额外的采样来平滑最终的柔和镜面阴影和柔和边缘阴影。如果它们看起来粗糙，增加此样本设置是最可能的解决方案。默认值是平衡速度和质量的良好起点。随着大小的增加或图像分辨率的增加，您可以将这个数字提高一些，以解决出现的任何颗粒。请记住，增加样本数量也会增加渲染时间。

• Width/Height：“宽度/高度”设置定义了光度学光的照明区域的大小，就像区域光一样。较大的值产生更多的光，而较小的值产生更少的光。尺寸值是从测光文件中提取的，对该值将不再产生对光的精确模拟。

• Importance -- Modo使用自适应光采样方法来评估场景中的照明。此选项使您可以使用单个全局值控制照明采样，从而在更短的时间内产生更好的结果。在极少数情况下，自适应采样无法产生理想的结果， Importance值可以调整，作为评估的重要性的乘数。改变在Importance相对于场景中的其他灯光，以某种方式或多或少重要地影响着它，实际上是从可能的总数中增加或减少了它的样本分配Light Samples，同时保持完全无偏见。

• Visible to Camera -您可以启用此选项以使灯光本身对相机可见。可见光的大小由Radius属性。

• Visible to Reflection/Refraction Rays -您可以启用这两个选项中的一个或两个，以使光本身对于反射和/或透明表面可见。可见光的大小由Radius属性。

• LPE Label -您可以在此处提供标签名称，该名称将显示为为此光源生成的任何“光路径表达式”输出的标签。看到使用mPath渲染。

• Cone Angle -光度学光发出的光呈圆锥形，该圆锥形从光源的位置朝向默认的Z方向发出。的Cone Angle定义生成的圆锥的形状；较大的值会产生较宽的圆锥形状，因此会产生较大的照明区域，而较小的值会产生具有较小照明区域的更紧密的圆锥体。设置为360°会产生类似于点光源的光，该点光在所有方向上均等地辐射。该值也可以与Transform 3D视口中的工具。

• Soft Edge -在测光锥的边缘内定义照明衰减，以产生更自然的外观。软边缘包含在Cone Angle，并减弱边缘处的照明。40° Cone Angle衰减为10°的情况下，实际上是20°的全照明锥角，整个圆锥的外边缘将衰减10°。该值也可以与Transform 3D视口中的工具。

• Photometry File -浏览功能会打开一个文件对话框窗口，您可以在其中找到并加载Photometry File在.ldt要么.ies格式。像图像地图一样，测光文件是外部文件，需要用于Modo每次加载场景时。移动文件时，请确保还包括光度学文件。

以下Volumetrics选项适用于Photometric Light：

当光线照射到悬浮在空气中的特定物质（例如水蒸气，烟雾或什至是污染）时，光线就变得可见。在计算机图形学中，这种效果称为“体积光”。它们的影响可以是微妙的或明显的，并且无论哪种方式，都可以为渲染增加很多可信度和氛围。与体积有关的其他设置可以在轻质材料项目。

• Volumetrics -打开或关闭效果。启用后， Samples， Height和Base选项变为可用。

• Samples -与光束体积相交的任何对象都会通过它投射阴影。当阳光透过云层产生光斑时，您可能已经目睹了这一点，有时也称为“神射线”。的Sample设置定义了精度的程度Modo用于通过体积计算这些阴影；较高数量的样本可以提供更平滑，更准确的结果，而较低的值可以更快地呈现出来，但变得越来越粒状。下面的示例图像演示了左侧的32个样本和右侧的256个样本之间的差异。

Volume Sphere Samples
