使用3D灯光重新照明2D图像

“重新照明”节点将获取包含法线和点位置传递的2D图像，并允许您使用3D点光源对其进行重新照明。从本质上来说，绕过返回3D应用程序和重新渲染照明的需求，Relight提供了一种快速且交互式的方式来在2D环境中重新照明3D场景。

Relight的工作原理是使用存储在单独图像通道中的法线和点位置遍历将3D着色器应用于2D图像，并允许您附加和操纵3D点光源（或通过“场景”节点的多个光源）。

注意：  Relight仅适用于设置为light type > point。

使用Relight重新照明2D图像

1.

来自3D > Lights菜单，选择Relight将节点添加到脚本中。

2.

读取包含法线和点位置传递的2D图像并将其连接到color节点的输入。

小费：  如果位置传递和法向矢量包含在单独的图像中，则可以使用Shuffle节点将它们组合在一起，该节点通过color输入。

您可以使用中的DepthGenerator节点创建法线和点位置传递NukeX， 例如。看到生成深度图。

3.

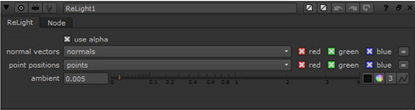

在“ Relight属性”面板中，从中选择包含普通数据的通道。 normal vectors下拉式菜单。

4.

从菜单中选择包含点位置信息的通道point positions下拉式菜单。

5.

将Light节点与light type > point到lights输入或通过“场景”节点输入多个灯光。

6.

将用于渲染原始场景的相机连接到cam输入。

7.

将着色器（例如，Phong节点）连接到material输入。根据所连接的着色器的类型，确保已为其定义了必要的属性。有关定义材料属性的信息，请参阅对象材质属性。

注意：  在将灯光输入连接到灯光或场景节点之前，不会出现相机输入，在已经连接相机输入之前，不会出现材质输入。

8.

切换到3D查看器并放置灯光。

9.

如果图像在color输入包含一个Alpha通道，您想将其用作蒙版以限制Relight的效果，请检查use alpha。

10.

如果需要，请调整ambient滑块设置场景的全局环境光水平。

11.

要将“重新照明”节点中的照明信息与原始2D图像合并，请使用“合并”节点operation调成multiply。将Relight节点连接到Merge节点的A输入您的2D图像B输入。
