使用图像修改对象-方法1

使用DisplaceGeo节点，可以基于图像修改几何。使用该节点时，每个顶点均沿其法线移动，其值对应于该顶点的uv属性指向的图像像素。像素值越高，位移越大。

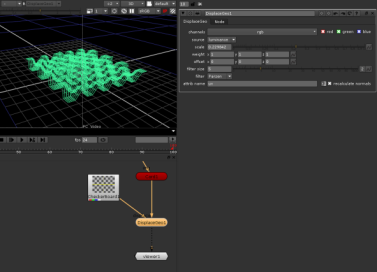

下图说明了DisplaceGeo节点背后的原理。修改了Card节点，使其类似于棋盘图像的图案。

使用DisplaceGeo节点修改几何。

使用图像修改对象

1.

选择3D > Modify > DisplaceGeo插入一个要修改的3D对象之后的任意位置的DisplaceGeo节点。

2.

将查看器附加到节点以查看更改。

3.

在节点的控件中，使用display下拉菜单，以选择在更改对象时如何在查看器中查看对象。

4.

读入图像映射并将其连接到DisplaceGeo节点的displace输入。

5.

调整以下控件：

• 来自channels下拉菜单和复选框，选择用于位移值的通道。

• 来自source下拉菜单，选择位移值的来源。例如，如果您选择rgb要么rgba来自channels下拉菜单中，您可以使用红色，绿色，蓝色或Alpha通道或像素亮度作为源。您也可以选择rgb relative将x，y和z轴上的顶点移动rgb中的量，或者rgb absolute将顶点移动到rgb中的值。

• 要定义位移的比例，请调整scale滑块。值越高，位移越大。

• 要给x，y和z不同的权重，请输入新的权重weight领域。默认情况下，每个权重设置为1。如果您不想更改某个值，请将其权重设置为0。

• 要偏移x，y和z值，请在窗口中输入要偏移它们的值offset领域。例如，如果在y偏移字段中输入0.5，则将0.5添加到y值。

• 要更改位移前应用于图像的过滤大小，请调整filter size滑块。

• 要选择在位移前应用于图像的滤波算法，请从filter下拉式菜单。有关更多信息，请参见选择过滤算法。

• 要更改用作顶点的UV坐标以查找图像像素的属性的名称，请在attrib name领域。

• 通常，顶点移动后法线不正确。要在位移后重新计算它们，请检查recalculate normals。
