绘图网格

的From和To网格控制扭曲或变形的面积和范围，因此在要扭曲的特征周围绘制准确的网格可以改善结果。您可以链接From和To网格之前绘制网格或使用复制在网格之间复制点并粘贴纽扣。

默认情况下，网格覆盖整个输入图像，但是在大多数情况下，您需要将变形限制在图像中感兴趣的区域。

1.

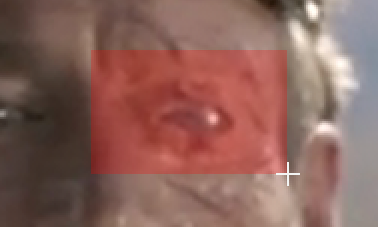

启用绘制边界工具，然后在查看器中单击并拖动以描述网格的形状。

小费：  如果要在整个图像的上下文中查看网格，请设置Background控制Src，否则图像的其余部分将被掩盖。

2.

然后，您可以使用插入和删除工具添加和删除列和行，直到您具有所需的网格。

小费：  如果愿意，可以使用细分按钮快速将列和行添加到多个选择。

3.

链接From和To通过单击链接调整点之前的网格节点中的图标Properties面板。这样可以确保跟踪后两个网格具有相同的起点，从而使您可以更轻松地可视化变形。

如果您现在要分开网格，则始终可以使用来将关键帧从一个复制到另一个并粘贴纽扣。

4.

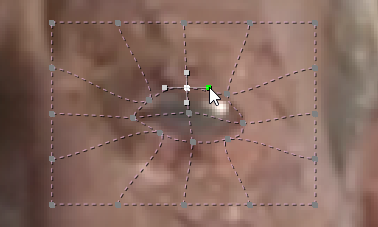

启用编辑工具开始调整网格中的点以适应图像中的特征。与每个点关联的切线控制柄可以帮助您更准确地使栅格适合特征。

通常，更精确的网格会产生更好的结果，因此值得花一些时间将网格与您要变形的特征进行匹配。

5.

您可以使用标签和覆盖按钮控制点在查看器中的显示方式：

• -启用在所有选定点上显示转换手柄叠加的功能，使您可以一次转换所有这些点。

• -启用显示x,y网格中选定点上的标签。

• -将鼠标悬停在该点上时，可以显示该点所属的网格，其颜色和锁定状态。

6.

继续使用跟踪器节点进行跟踪如果您无权访问NukeX要么Nuke Studio的SmartVector节点，

要么

使用SmartVectors进行跟踪如果您有SmartVector数据。

注意：  可以将SmartVector数据写到.exr文件和用于香草Nuke，则不必在上下文中计算向量。看到产生运动向量了解更多信息。
