使用VectorBlur添加运动模糊

Nuke的VectorBlur节点通过使用运动矢量通道（u和v通道）中的值确定模糊方向，将每个像素模糊成一条直线，从而生成运动模糊。与使用ScanlineRender节点的生成运动模糊相比MultiSample控件，准确性较低，但渲染速度更快。

您可以通过几种方式创建与VectorBlur一起使用所需的运动矢量：

• 使用ScanlineRender或RayRender节点。这通常比使用MotionBlur3D节点（如下所述）更为准确，并且与静态和动态摄像机以及线性和非线性摄像机运动均适用。看到将VectorBlur与ScanlineRender一起使用要么将VectorBlur与RayRender一起使用。

• 另外，如果您的3D场景是静态的或接近静态的，并且相机在快门时间内的移动几乎是线性的，则也可以使用Filter > MotionBlur3D节点。但是，请注意，MotionBlur3D仅使用相机信息来生成运动矢量。如果场景中有移动的对象，但是相机是静态的，则MotionBlur3D无法产生任何输出。看到要将VectorBlur与MotionBlur3D一起使用。

• 多个第三方3D应用程序还可以将运动矢量信息生成为可与VectorBlur一起使用的两通道浮点图像。如果可能，您应该将这些图像预乘。看到将VectorBlur与第三方运动矢量一起使用。

将VectorBlur与ScanlineRender一起使用

1.

在3D场景中，打开ScanlineRender属性，然后转到Shader标签。

2.

确保motion vectors设置为以下之一（不是off）：

• classic -渲染经典的运动矢量（Nuke 6.1）方式。提供此选项仅是为了向后兼容，并不总是准确的。

• velocity -将每个像素的速度存储在运动矢量通道中（预先Nuke 7.0）。仅提供此选项是为了向后兼容。为了具有与Nuke 6.3，设定samples到1。

• distance -对于每个像素，存储运动矢量通道中样本之间的距离（以像素为单位）。这是通常会产生最佳结果的推荐选项。它还允许VectorBlur节点产生弯曲的矢量模糊，其中两个帧之间的插值是根据曲线而不是线性进行的。

3.

采用motion vector channels选择将生成的运动矢量存储在何处。

如果查看选定的通道，则应该看到它们现在包含运动矢量。

3d场面回报。	由产生的运动矢量 ScanlineRender。

4.

在MultiSample标签，离开samples设置为1。如果使用VectorBlur的线性方法无法很好地近似非线性运动，则可以稍后增加该值。

5.

选择Filter > VectorBlur在ScanlineRender之后插入VectorBlur节点。

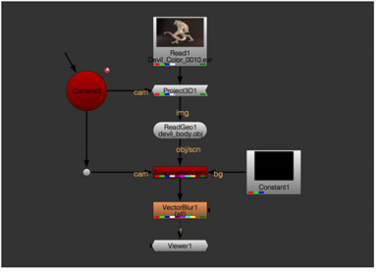

具有ScanlineRender和VectorBlur的节点树。

6.

在VectorBlur属性中，使用channels下拉菜单以选择要模糊的通道。

7.

从菜单中选择运动矢量通道uv channels下拉式菜单。这些通道应该与您在步骤3中选择创建的通道相同。

8.

设置mv presets下拉菜单以设置要应用于运动矢量的渲染器格式。每个预设都包含特定于渲染器的比例尺和偏移量，因此矢量的格式应为Nuke。

9.

使用blur uv下拉菜单以在模糊图像之前对运动矢量本身进行模糊处理，以使运动差异很大的区域之间的结果平滑。选择以下任一项：

• uniform -应用小的均匀模糊以柔化UV贴图中的边缘，或

• linear -应用线性加权模糊以在具有不同运动的区域之间进行混合。这具有比uniform选项。

小费：  的uniform选项可用于创建类似于pre-Nuke 10个结果。

10.

组shutter offset到0。这意味着快门在当前帧处打开。

11.

选择blur type使用下拉菜单。

12.

要调整模糊量，请调整motion blur控件。

原始图像。	运动模糊产生者 VectorBlur。

将VectorBlur与RayRender一起使用

1.

在3D场景中，打开RayRender属性，然后转到AOVs标签。

2.

启用output AOV然后使用motion vector下拉菜单，选择将生成的运动矢量存储在何处。

如果查看选定的通道，则应该看到它们现在包含运动矢量。

3d场面回报。	由产生的运动矢量 ScanlineRender。

3.

在MultiSample标签，离开samples设置为1。如果使用VectorBlur的线性方法无法很好地近似非线性运动，则可以稍后增加该值。

4.

选择Filter > VectorBlur在RayRender之后插入VectorBlur节点。

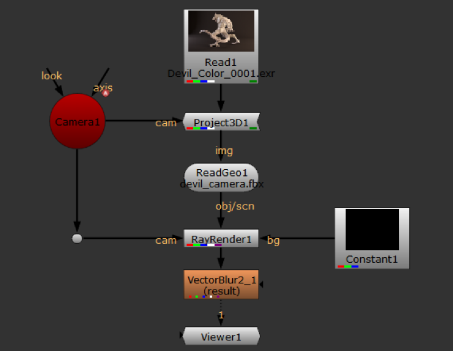

具有RayRender和VectorBlur的节点树。

5.

在VectorBlur属性中，使用channels下拉菜单以选择要模糊的通道。

6.

从菜单中选择运动矢量通道uv channels下拉式菜单。这些通道应该与您在步骤2中选择创建的通道相同。

7.

设置mv presets下拉菜单以设置要应用于运动矢量的渲染器格式。每个预设都包含特定于渲染器的比例尺和偏移量，因此矢量的格式应为Nuke。

8.

使用blur uv下拉菜单以在模糊图像之前对运动矢量本身进行模糊处理，以使运动差异很大的区域之间的结果平滑。选择以下任一项：

• uniform -应用小的均匀模糊以柔化UV贴图中的边缘，或

• linear -应用线性加权模糊以在具有不同运动的区域之间进行混合。这具有比uniform选项。

小费：  的uniform选项可用于创建类似于pre-Nuke 10个结果。

9.

组shutter offset到0。这意味着快门在当前帧处打开。

10.

选择blur type使用下拉菜单。

11.

要调整模糊量，请调整motion blur控件。

原始图像。	运动模糊产生者 VectorBlur。

要将VectorBlur与MotionBlur3D一起使用

1.

在您的3D场景（应该是静态或接近静态）中，打开ScanlineRender属性，然后转到Shader标签，并设置motion vectors至off。

这告诉ScanlineRender不要生成运动矢量，如果要使用MotionBlur3D生成矢量，这就是您想要的。

2.

选择Filter > MotionBlur3D插入该节点并将其连接到ScanlineRender节点的输出。

3.

将渲染相机连接到cam MotionBlur3D节点的输入。请注意，这必须是移动摄像机。相机在快门时间内的移动应为线性或接近线性。

4.

在MotionBlur3D属性中，使用Output UV选择将生成的运动矢量存储在何处。

如果查看选定的通道，则应该看到它们现在包含运动矢量。

5.

选择Filter > VectorBlur插入该节点并将其连接到MotionBlur3D节点。

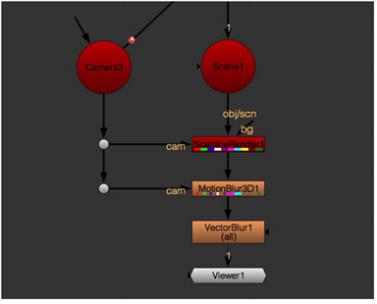

具有MotionBlur3D和VectorBlur的节点树。

6.

在VectorBlur属性中，从uv channels下拉式菜单。

7.

使用blur uv下拉菜单以在模糊图像之前对运动矢量本身进行模糊处理，以使运动差异很大的区域之间的结果平滑。选择以下任一项：

• uniform -应用小的均匀模糊以柔化UV贴图中的边缘，或

• linear -应用线性加权模糊以在具有不同运动的区域之间进行混合。这具有比uniform选项。

小费：  的uniform选项可用于创建类似于pre-Nuke 10个结果。

8.

选择blur type使用下拉菜单。

9.

要调整模糊量，请调整motion blur控件。

10.

要调整模糊的长度，请调整Shutter在MotionBlur3D中设置Properties面板。

低 Shutter值。	高 Shutter值。

将VectorBlur与第三方运动矢量一起使用

1.

选择Filter > VectorBlur在包含运动矢量通道的2D图像之后插入VectorBlur节点。

2.

在VectorBlur属性中，使用channels下拉菜单以选择要模糊的通道。

3.

从菜单中选择运动矢量通道uv channels下拉式菜单。

4.

设置mv presets下拉菜单，以应用与所选渲染器默认设置关联的预设（如果存在）。

5.

如果您的运动矢量已预乘，请检查uv alpha并指定用于预乘图像的通道。

6.

选择blur type以及使用motion blur控件。
