使用查找曲线修改对象

的CrosstalkGeo和LookupGeo节点可为您分别直接控制每个顶点的x，y和z值。例如，您可以仅修改所有y值，而无需触摸x和z值。

通过修改查找表（LUT）中与之相关的2D曲线，可以更改不同的顶点值（x，y或z）。LUT中的x轴表示当前顶点值，而y轴表示新顶点值。

默认情况下，曲线是一条对角线，其中曲线上的所有点在y轴（新值）上的值均与在x轴（当前值）上的值相同。因为x和y值相同，所以对象的形状没有变化。

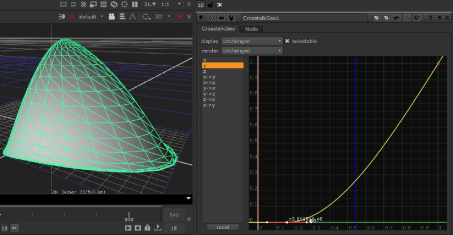

例如，通过修改CrosstalkGeo节点的y按照以下方法查找LUT，可以将球体的某些顶点y值设置为0以压扁其下半部分：

修改CrosstalkGeo节点的LUT。

使用CrosstalkGeo节点，您还可以使用顶点x，y和z值之一来评估查找曲线，然后将结果添加到另一个顶点值。例如，您可以修改x-> y曲线，使用顶点x值在曲线上找到新值，然后将其添加到顶点y值。这样，您可以通过另一个通道调制y值。

默认情况下，这些曲线是y = 0处的水平线。它们没有变化，因为添加到顶点的值（y轴上的新值）为0。

使用查找曲线修改对象

1.

选择3D > Modify > CrosstalkGeo要么LookupGeo在要修改的3D对象之后的任意位置插入CrosstalkGeo或LookupGeo节点。

2.

将查看器附加到节点以查看更改。

3.

在节点的控件中，使用display下拉菜单，以选择在查看器中进行更改时如何查看对象。

4.

从左侧的列表中，选择要修改的曲线。例如，您可以选择z仅修改顶点z值。

对于CrosstalkGeo节点，您还可以选择y->x例如，使用顶点y值评估曲线并将结果添加到顶点x值。

5.

根据需要调整曲线。要在曲线上插入点， Ctrl/Cmd+Alt+单击曲线。
