使用TransformGeo节点

TransformGeo节点允许您在与MergeGeo节点合并在一起的多个对象上移动，旋转，缩放和执行其他转换。它还允许您将几何对象连接到Axis节点。这样，您可以使用“轴”转换控件将所有连接的对象一起移动。您需要做的就是在每个几何对象之后插入一个TransformGeo，将Axis节点连接到TransformGeo节点的axis输入，并调整Axis节点的变换控件。有关更多信息，请参见父母到轴对象。

TransformGeo节点的另一种用途是使一个对象的旋转取决于另一个对象的位置，以便始终旋转第一个对象以面向或“看”第二个对象。例如，可以使球体始终面对圆柱体，而与圆柱体的位置无关。当圆柱体移动到新位置时，球体将自动旋转以面向它。

让一个3D对象始终面对另一个

1.

选择要面对另一个对象的3D对象节点（例如，球体）。

2.

选择3D > Modify > TransformGeo插入一个TransformGeo节点。

3.

选择您要第一个对象面对的对象（例如圆柱体），然后在该节点之后插入一个TransformGeo。

4.

将第一个TransformGeo节点连接到look第二个TransformGeo节点的输入。

5.

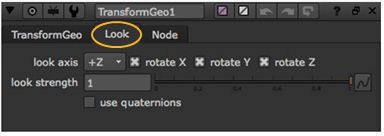

打开第一个TransformGeo节点的控件，然后转到Look标签。

6.

来自look axis下拉菜单，选择对象围绕其旋转以面向另一个对象的轴：

+ Z	+ Y
+ X	-Z
-Y	-X

7.

使用rotate X， rotate Y和rotate Z复选框以选择对象旋转的轴。为了使第一个对象真正面对第二个对象，您需要选中所有三个复选框。

8.

调整look strength 滑块定义旋转的范围。值越小，旋转对象越少。将该值设置为0不会旋转。

9.

如果要使用替代方案来计算旋转，请检查use quaternions。这对于平滑沿选定方向的不稳定旋转很有用look axis。

如果现在调整第二个TransformGeo节点的变换控件，您会注意到第一个对象会自动旋转以面向第二个对象。有关如何调整变换控件的更多信息，请参见使用变换手柄和从节点属性面板进行转换。
