カーブフォールオフ

カーブフォールオフは、ユーザー定義のカーブに基づいて、ジオメトリに対するツールの効果を決定します。

カーブフォールオフの使用

カーブフォールオフを使用する前に、スケマティクビューポートで次の設定を行っていることを確認してください。

• 変更するジオメトリを含むメッシュ

• カーブを持つ1つ以上の個別のメッシュ

• デフォーマまたはメッシュ操作

注意：  回路図での作業の詳細については、 スケマティクビューポート。

このプロセスでは、カーブフォールオフを追加して接続し、そのグラデーションを編集して必要な結果を得る方法を説明します。

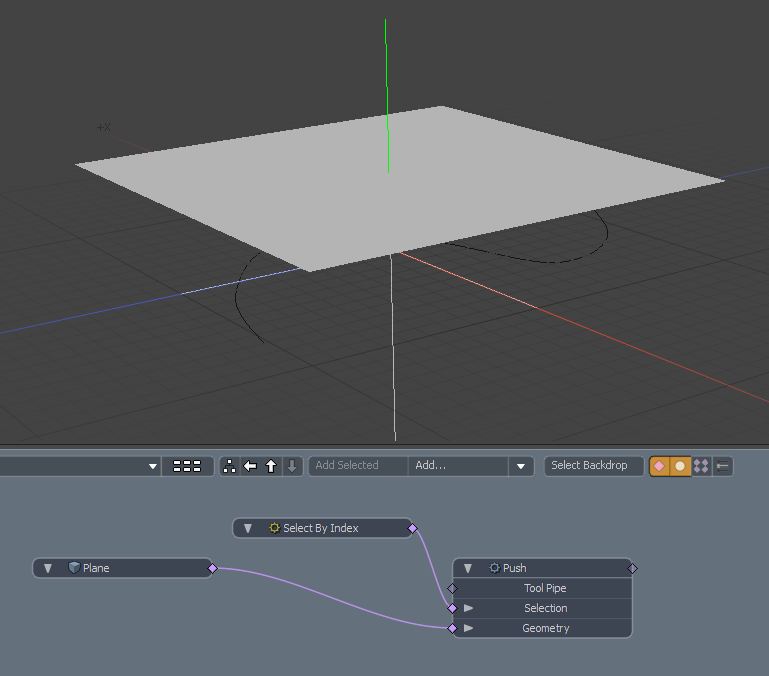

この例では、プッシュメッシュ操作が平面に適用されています。

1.

回路図で、 Add...、次にMesh Operations > Tool Pipe > Falloffs 、 ダブルクリックCurve Falloff。

これにより、回路図にCurve Falloffノードが追加されます。

2.

カーブを含むメッシュをカーブフォールオフに接続しますCurveチャネル、および接続Curve Falloff変形ツールのノードFalloffまたはTool Pipeどちらが存在するかに応じて、チャネル。

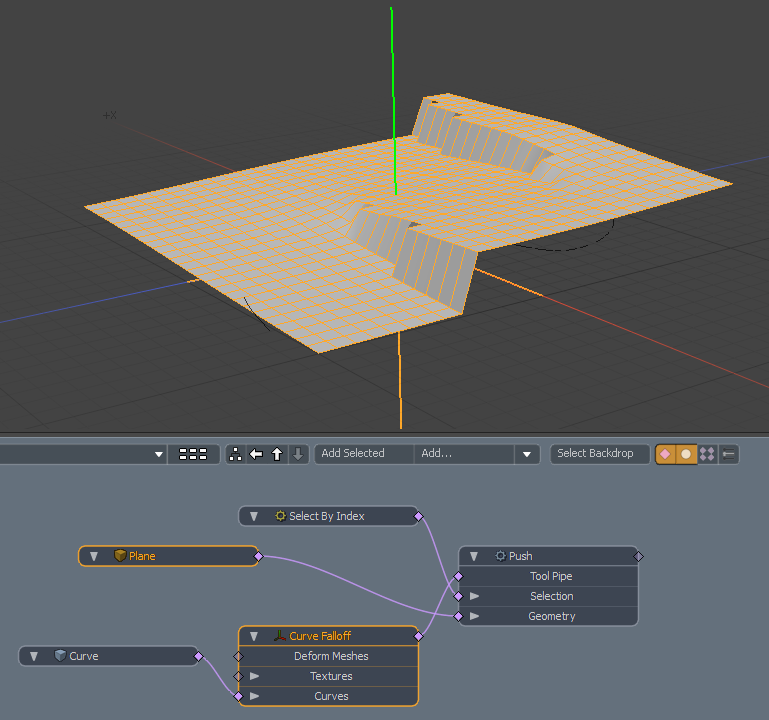

ジオメトリに対するツールの効果は、カーブに沿って減衰します。

3.

曲線に沿った重みの決定に使用される勾配を指定するには、 Curve Falloffノード。

これにより、ツールのProperties右下のパネルのタブ。

ここでは、長さまたは距離に応じて減衰の強さを編集できます。

4.

下のグラデーションを編集Falloff Along Lengthカーブに沿って減衰の強さを変更します。下のグラデーションを編集Falloff By Distance指定した半径のカーブからの距離に応じて減衰の強度を変更します。あなたは編集することができますRadius距離を変更する値。

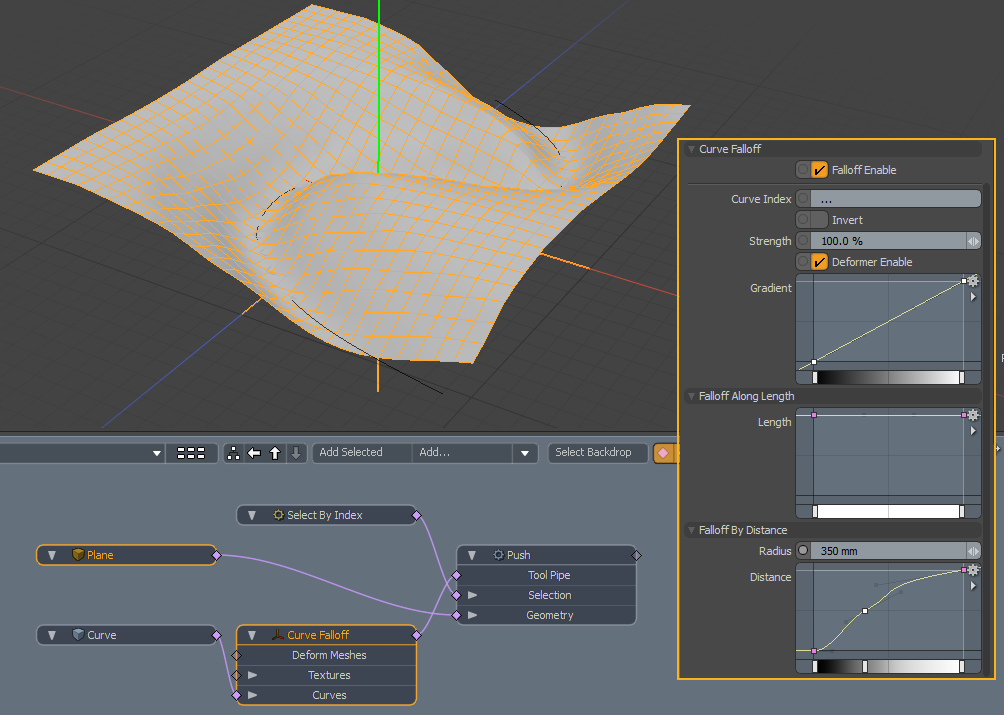

この例では、 Distance勾配は、減衰ウェイトを決定するために使用されます。

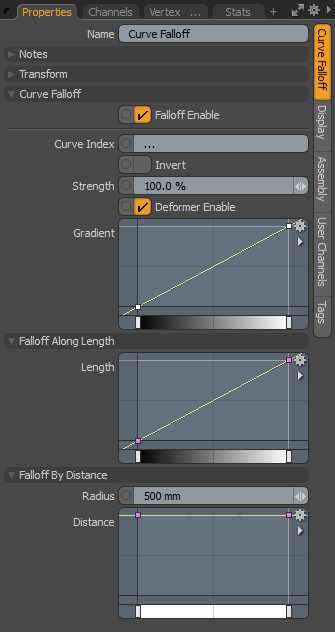

カーブフォールオフプロパティ

Curve Falloffには、次のプロパティがあります。

Falloff Enable	フォールオフを有効または無効にします。
Curve Index	メッシュレイヤーに複数のカーブがある場合、これはフォールオフで使用されるカーブを指定します。別のカーブを使用するように数を変更できます。
Invert	有効にすると、減衰の効果が逆になります。
Strength	フォールオフがターゲットに与える影響の最大量を制御します。の値で50%、フォールオフの影響を完全に受けている領域でさえ、影響は半分程度です。
Deformer Enable	有効にすると、フォールオフをメッシュに接続して、メッシュデフォーマとして使用できます。詳細については、 デフォーマを適用する。
Gradient	方法を指定しますLengthそしてDistanceグラデーション値がブレンドされます。
Falloff Along Length
Length	カーブの長さに沿った減衰のウェイトを決定します。
Falloff By Distance
Radius	によって使用される半径を指定しますDistance勾配。
Distance	特定のカーブからのポイントの距離によってフォールオフのウェイトを決定しますRadius。
