ソリッドスケッチ

のSolid Sketchツールは、わずか数回のクリックで基本的なジオメトリを構築する-有機的な形状を「概算」するための迅速な方法を提供します。クリックして、自動的に相互接続する個々のノードを配置できます。結果は、各ノードが配置されるときに自動的に押し出されるか、各ノード間でブリッジされた細分割されたキューブのようなものです。その後、ジオメトリは、さらに編集することにより、より複雑または詳細なフォームの基礎になります。ツールをドロップした後でも、個々のノードを選択して編集できます。

ツールは、 Modelingレイアウト、下Basicの代替オプションとしてのサブタブTubeツールボタン。右クリックしてポップアップメニューを開き、クリックして選択します。下のメニューバーからもアクティブにできますGeometry > Draw > Solid Sketch。アクティブにすると、ビューポートをクリックしてノードを配置できます。

ノードは常に作成され、相対的に配置されます作業面を使用する。ノードをクリックしてドラッグし、作成時にノードをスケーリングします。マウスを放した後、アクティブなノードをクリックして再度ドラッグすると、存在する可能性のある他のノードを基準にしてマウスの位置を調整できます。

アクティブなノードは、中央のドットの黄色で示され、常にツールのハンドルで囲まれています。これらのハンドルを使用すると、ノードを押しつぶして伸ばしたり、回転したりできます。目的のハンドルドットをクリックしてドラッグし、アクションを適用します。以前に作成されたノードは、その中央のドットをクリックして選択できます。選択したノードを右クリックすると、ノードがスケーリングされます。Shift+クリックしてドラッグすると、ノードと子ノードがチェーンのさらに下に再配置されます。新しいノードは常に、以前に選択したノードに接続します。追加のブランチを作成するには、目的の親ノードを選択し、クリックして新しいノードを描画します。Ctrl +クリックして、既存のノードの間に新しいノードを作成します。個々のノードは、中クリックで削除できます。

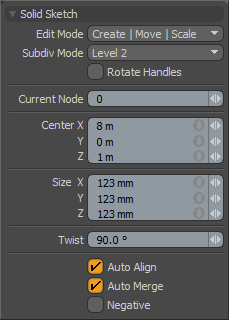

で作成されたメッシュはSolid Sketchまた、一連の2点ポリラインをメッシュ内に配置し、ツールを再度アクティブにすると、ポリラインに含まれている情報から以前の状態を回復します。この情報を使用してツールを再初期化すると、ツールが再アクティブ化されたときのレイヤー内の追加のジオメトリは削除されることに注意してください。ときツールがアクティブな場合、次の属性がPropertiesビューポート。

次のオプションは、 Solid Sketchツール：
