ペン押し出し

ペン押し出しツールを使用すると、各ノットが新しいセグメントを作成するペンパスの長さに沿ってジオメトリ選択をすばやく押し出すことができます。使用するには、ツールを選択し、ビューポートをクリックしてインタラクティブにします。

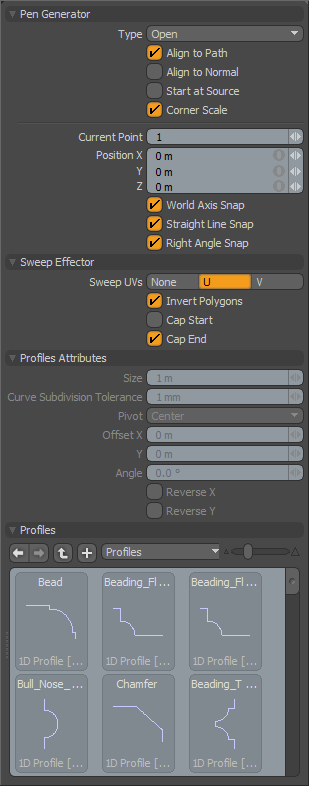

Pen Extrude Panel

ペンジェネレーター

Type

パスの終端を決定します。

• Open -パスを作成しても開いたままです。

• Closed -最初のノットと最後のノットの間に追加のパスを生成して、閉ループを作成します。

Align to Path

有効にすると、セグメントのエッジを曲線の方向ベクトルに揃えて、一定の厚さを生成します。

Align to Normal

押し出された形状を最初に選択されたポリゴンの法線方向に揃えます。

Start at Source

有効にすると、元のジオメトリに基づく相対ガイドとしてカーブを実際の開始位置として使用します。無効にすると、新しく作成されたジオメトリが意図した元の場所から離れる可能性があります。（押し出しの初期制御ノットは、押し出されるジオメトリと不完全に整列している場合があります。）

Corner Scale

有効にすると、コーナーを自動的にスケーリングして、押し出しの長さ全体にわたって適切な厚さを維持します。

Current Point

現在選択されている頂点の番号を表示します。ツールによって複数の頂点が作成された可能性があるため、数値で1つを選択することができます。Modoツールで頂点を生成するときに、頂点に順番に番号を付けます。別の頂点を選択してその頂点を編集できますPosition値。

Position X/Y/Z

現在選択されている頂点がある3D空間内の位置を決定します。現在選択されている頂点を移動するには、新しい位置を入力します。

World Axis Snap

有効にすると、複数の頂点を作成すると、ペンツールハンドルがワールドXYZ軸に沿ってスナップされます。

Straight Line Snap

作成中のポリゴンの次の頂点と前の頂点の間に直線を作成する位置にハンドルをスナップしようとします。

Right Angle Snap

スナップ現在、前、および次の頂点によって作成された角度が90度の角度を形成する場合。

Sweep Effector

Sweep UVs

を使用するかどうかを指定しますUまたはV新しく作成されたジオメトリのUVデータを配置するときの軸。

Invert Polygons

押し出しによって生成されたポリゴンの法線方向を逆にします。

Cap Start/Cap End

押し出されたジオメトリの後端を強制的にキャップまたは閉じます。

Profile Attributes

Size

スイープする1Dまたは2Dプロファイルのサイズを指定します。サイズが0.0、 Modo実際のサイズを使用します。

Curve Subdivision Tolerance

元の曲線から結果のポリゴン押し出しへの変換の詳細許容値を制御します。これは、使用される最小角度を示しますModoベジェ曲線を押し出し用の2点ポリゴンの文字列に細分割します。

Pivot

プロファイルのピボット位置を指定します。

Offset X/Y

プロファイルスペースのオフセット量を指定します。

Reverse X/Reverse Y

水平軸または垂直軸に関連して選択したプロファイルを反転します。

Profiles

Modoは、さまざまなプロファイルを表示するためのミニプリセットブラウザを示しています。これは標準と同じように機能しますプリセットブラウザ。プロファイルを選択すると、押し出しの幅がその長さ全体で選択した形状で変調されます。押し出しの元のポリゴン選択に戻るには、 Ctrl現在選択されているプロファイルをクリックすると。
