ループスライス

Loop Sliceは、追加のエッジループをジオメトリにスライスできる強力なツールです。Loop SliceにありますModelレイアウトToolbox、 下Mesh Editサブタブ。また、 Topologyレイアウト、下Toolsサブタブ。さらに、次のように選択してアクティブ化することもできますGeometry > Slice > Loop。

使用法

使用するには、2つの隣接するポリゴンを選択してループを定義し、ボタンをクリックして3Dビューポートをクリックしてツールをアクティブにします。アクティブになると、ビューポートの上部に向かって紫色のバーが表示され、スライスを変更するために操作できます。小さな黄色の三角形は、変更時に現在アクティブなスライスです。遠端のドットをドラッグして、入力バーのサイズを変更できます。さらに、 Select New Polygon操作しているポリゴンの可視性を高めるオプション。

下の画像をクリックしてアニメーションを表示してください。

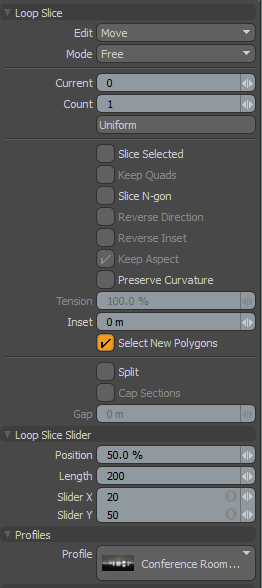

ループスライスプロパティ

Edit

マウスが果たす機能を定義します。 Moveビューポートで強く引くか、スライスインジケーターをドラッグして、ループ内のスライスを再配置します。 Addインジケーターバーをクリックすると、追加のスライスが作成されます。 Removeそれらを削除します。

Mode

方法を定義しますModoスライスを作成して配置します。 Freeインジケーターバーに沿って任意の位置を許可し、 Uniformループ内でスライスを等間隔に配置し、 Symmetryループスライスを50％の位置でミラー化します。

Current

どのスライスが編集用のアクティブなスライスであるかを示します。スライスには、入力バーで左から右に順番に番号が付けられます。

Count

ループに追加されたスライスの総数。

Uniform

このボタンをクリックすると、自動的に再配置されますFreely間隔がループの幅全体に均等に広がります。

Position

ループの幅に対する間隔の割合として表されるスライス位置。50％が中心です。

Length

ビューポート内の紫色のスライス入力バーの長さをピクセル単位で制御します。

Slider X/Y

ビューポート内の入力バーの位置を制御します。

Slice Selected

選択範囲を使用してカットするループを単純に決定するのではなく、スライスをメッシュの選択された部分のみに制限します。この設定はコーナーも考慮します。

Keep Quads

すべての新しいポリゴンがスライスされた領域内で四角形になるように強制します。

Slice N-gon

このオプションを有効にすると、 Modoは、4辺を超えるポリゴンでループスライスを継続しようとします。方法をより適切に制御するにはLoop Slice Nゴンを横切ってスライスし、スライスしたいループを選択して、 Slice Selectedオプション。

Reverse Direction

このオプションが有効な場合、1Dプロファイルは上から下に評価されます。

Reverse Inset

このオプションが有効な場合、 Inset逆になります。

Keep Aspect

自動的に設定しますInsetプロファイルのアスペクト比に基づく値。

Preserve Curvature

新しい位置は、全体の曲率またはサーフェスの連続性を維持するために、エッジを通るカーブに沿って計算されます。有効にすると、 Tension設定が使用可能になり、曲率保存のタイトさを制御します。

Tension

曲率保持の強さを決定します。デフォルト値の100％は、エッジの長さに沿って生成されたスプラインに類似した曲率を計算し、新しい頂点を適切に配置します。0％の値は、 Preserve Curvatureオプション。負の値は曲率を挿入し、高い値は頂点を曲線の位置からさらにオフセットします。

Inset

のオフセット量を指定しますX 1Dプロファイルの方向。

Select New Polygon

有効にすると、選択したポリゴンを表示する視認性が向上します。選択したポリゴンのスライスエッジのガイド色が表示されます。

Split

ときSplitオプションを有効にすると、結果の「ループ」によりサーフェスが分割され、1つの接続されたエッジではなく、2つの異なる重複するエッジが生成されます。

Cap Sections

使用する場合Splitオプション、 Cap Sectionsオプションを追加して、結果として生じる2つのエッジループに接続された1つのポリゴン「キャップ」を作成し、実質的に2つの新しいエッジを閉じることができます。

Gap

サーフェスを分割するとき、 Gapオプションは、分割線の周りの幅を定義します。実際には、結果のカットの幅を定義された値で厚くします。

Profiles

Profile

ミニPreset Browserさまざまなプロファイルを表示します。標準と同じように動作しますプリセットブラウザ。プロファイルをクリックするだけで、その特定の形状をLoop Sliceカッター。木製パネルに切り込みを入れて彫刻するときにルーターが行うことの効果があります。
