ペンスライス

ペンスライスツールは同じ基盤を使用しますペンツールとして。したがって、標準のペンツールでポリゴンを作成する場合と同じように、スライス平面を作成するために同じ構造化フローまたは有機的フローを利用できます。

の中にTypeリスト、どちらかを選択OpenまたはClosed。デフォルトでは、 Closedモード、 Modoスライスプロファイルの最初と最後の点を接続して、閉ループを作成します。

セルフスナップオプションには、 World Axis、 Straight Line 、およびRight Angles。

手続き型ペンスライス

ペンスライスは、手続き型メッシュ操作としても使用できます。これは、スライスエフェクターとペンジェネレーターサブツールの組み合わせです。からツールを追加できますMesh Opsタブの右側にModelレイアウト。

このツールを使用するには、カットするジオメトリとカットするポリラインが必要です。

1.

を使用して、スライスするジオメトリを追加します。 Add OperatorのボタンMesh Opsタブ。

2.

カーブを配置する新しいメッシュレイヤーを追加します。クリックAdd Itemの上半分にMesh Opsタブを選択してItem > Mesh。

3.

新しいメッシュレイヤーを選択した状態で、モデリングツールボックスのペンツールを使用して、その中にポリラインを描画します。詳細については、 ペン。

4.

ジオメトリを含む元のメッシュレイヤーを選択し、 Mesh Opsタブ、クリックAdd Operator、次に選択Mesh Operations > Edit > Pen Slice。

のCreate Pen Sliceダイアログが開きます。

5.

ポリラインを含むメッシュを選択しますPolyline、次にクリックOK。

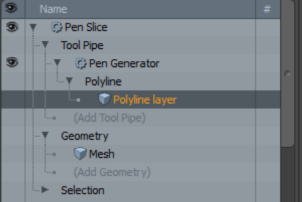

にペンスライスが追加されますMesh Operationsリスト。その前の小さな矢印をクリックして展開すると、その入力を確認できます。
