무게 맵 감소

가중치 맵 감소는 메시 연산에 적용된 가중치 맵을 평가합니다. 평가할 가중치 맵을 선택할 수 있습니다. 웨이트 맵은 메시에 미치는 영향 영역을 정의합니다. Polygon Bevel과 같은 Mesh Operation은 Weight Map Falloff를 구동합니다. 그만큼 완화 속성 새로운 폴 오프 모양을 빠르게 만들 수 있습니다.

가중치 맵에 대한 자세한 내용은 웨이트 맵 작업.

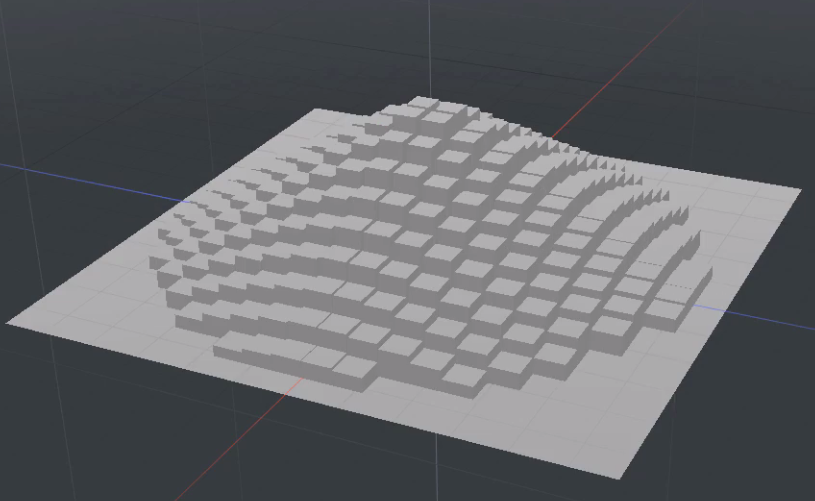

전에	후

가중치 맵 감소 추가

이 예제에서는 가중치 맵으로 세분화 된 평면을 작성하고 메시 연산을 적용하여 가중치 맵 폴 오프를 구동합니다.

가중치 맵이있는 평면을 만들려면

1.

에 Model 왼쪽 패널에서 레이아웃을 클릭하고 Cube.

2.

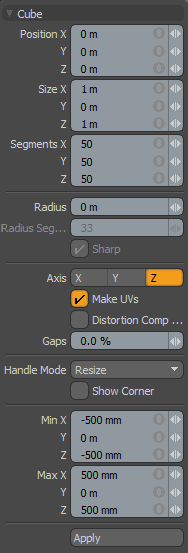

큐브 속성을 다음으로 설정하고 클릭 Apply.

3.

오른쪽 패널에서 Shading 탭.

팁:  만약 Shading 메뉴 표시 줄 아래에 탭이 표시되지 않음 두 번 클릭 Model 레이아웃을 재설정합니다.

4.

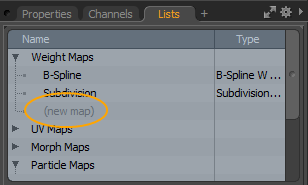

패널 하단에서 Lists 탭, 확장 Weight Maps을 클릭하고 (new map).

5.

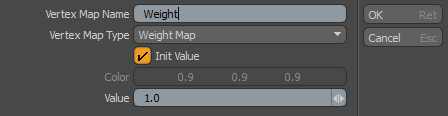

다음 가중치 맵 특성이 설정되어 있는지 확인하고 클릭하십시오. OK.

6.

메뉴 표시 줄 아래에서 Paint, 뷰포트 표시 속성을 Vertex Map.

7.

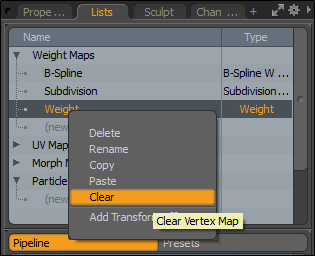

오른쪽 패널에서 Lists을 마우스 오른쪽 버튼으로 클릭 Weight 을 클릭하고 Clear.

8.

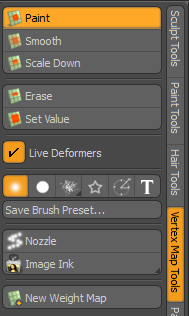

왼쪽 패널에서 Vertex Map Tools 탭을 클릭하고 Paint.

9.

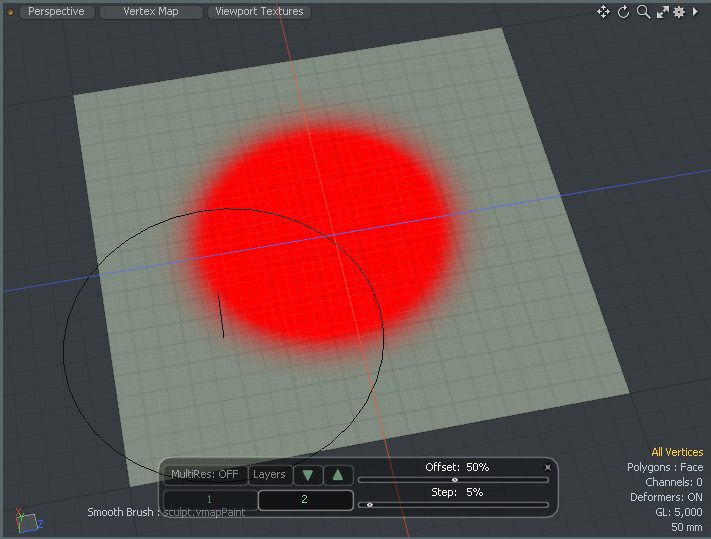

큐브의 중심을 마우스 왼쪽 버튼으로 클릭하고 드래그하여 원을 그리십시오.

팁:  3D 뷰포트에서 마우스 오른쪽 버튼을 클릭하고 드래그하여 페인트 브러시 크기를 조정할 수 있습니다.

10.

눌러 Esc 키를 눌러 공구를 떨어 뜨립니다.

11.

뷰포트에서 뷰포트 표시 속성을 Default.

메시 연산 및 웨이트 맵 폴 오프를 추가하려면 :

1.

오른쪽 패널에서 Mesh Ops 탭.

팁:  Mesh Ops 탭이 보이지 않으면 More Tabs 선택 New Tab > Data Lists > Mesh Ops.

2.

딸깍 하는 소리 Add Operator, 확장 Mesh Operations >Polygon을 두 번 클릭 Polygon Bevel.

3.

에서 다각형 경사 오른쪽 패널 하단의 속성을 비활성화합니다 Group Polygons.

4.

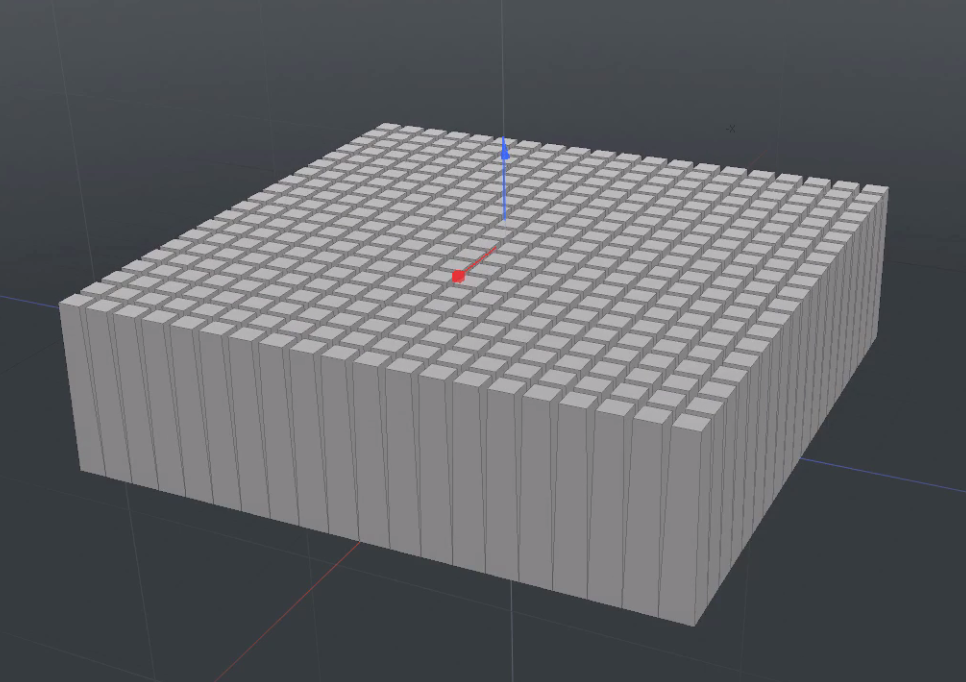

빨간색과 파란색 핸들을 클릭하고 드래그하여 평면을 베벨합니다.

5.

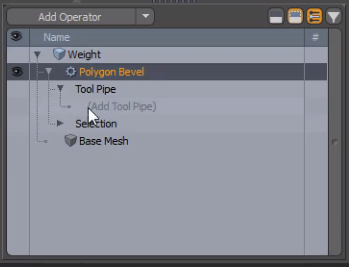

메시 운영 탭에서 Polygon Bevel > Tool Pipe을 클릭하고 (Add Tool Pipe).

6.

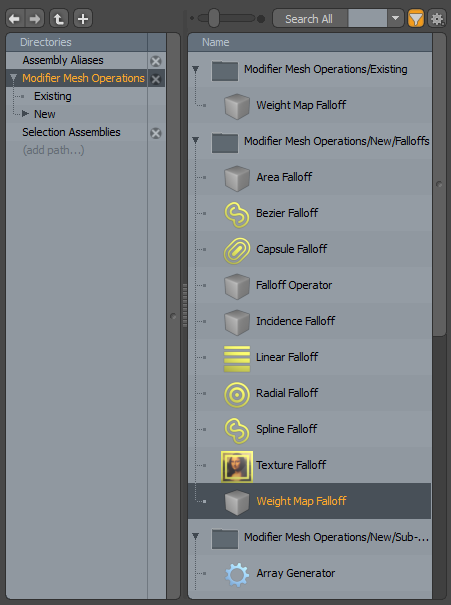

작업 추가 대화 상자에서 Modifier Mesh Operations > New > Falloffs 더블 클릭 Weight Map Falloff.

7.

에서 Properties 탭, 설정 Weight Map 비행기의 무게 맵을 사용합니다. 이 예에서는 Weight.

8.

에서 완화 속성을 누릅니다. Ctrl/Cmd + Alt 그래프 선을 클릭하여 키를 추가하십시오.

자세한 내용은 키 생성.

9.

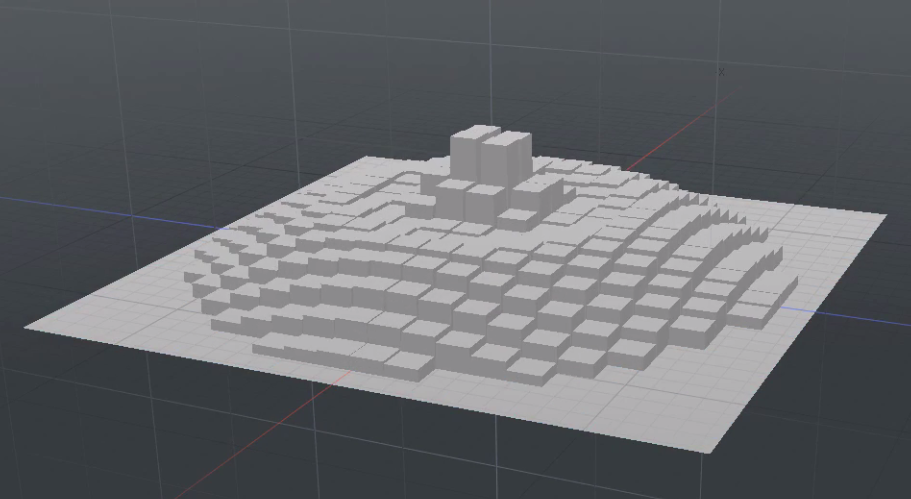

키 포인트를 클릭하고 새로운 위치로 드래그하여 새로운 폴 오프 모양을 만듭니다.

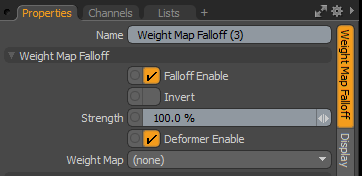

웨이트 맵 폴 오프 속성

Name	가중치 맵 폴 오프 항목 이름을 표시합니다.
Falloff Enable	폴 오프의 영향을 설정 또는 해제합니다. 비활성화하면 폴 오프가 대상에 영향을 미치지 않습니다. 하나, Modo 장면과 함께 비활성화 된 레이어를 저장하고 값은 Modo 세션.
Invert	활성화되면 폴 오프의 영향 영역을 반대로 바꿉니다.
Strength	폴 오프가 대상에 미치는 최대 영향을 제어합니다. 가치 50%, 감소로 완전히 영향을받는 영역도 절반 만 영향을받습니다.
Deformer Enable	활성화되면 폴 오프를 메시에 연결하고 메시 디 포머로 사용할 수 있습니다. 선택한 경우 디 포머의 초기 휴식 상태를 지정할 수 있습니다 Setup Range 또한 폴 오프를 적절하게 배치하십시오.
Weight Map	선택한 가중치 맵을 평가합니다.

완화 속성

Gradient

새로운 사용자 정의 폴 오프 셰이프를 만들어 폴 오프의 가중치를 다시 매핑 할 수 있습니다. 에서 그래프 편집기을 누릅니다. Ctrl/Cmd + Alt 그래프 선을 클릭하여 새 요점을 추가하십시오. 핵심 포인트를 이동하여 사용자 지정 폴 오프 모양을 만듭니다. 자세한 내용은 키 생성.

관련 비디오

그라디언트 편집기에 대한 개요를 보려면이 비디오를보십시오.
