Fusion 아이템의 평가 및 표시를 활성화 / 비활성화합니다

활성화되면 메시는 마우스 위로 만 업데이트됩니다. 복잡한 메시를 편집 할 때 지속적 업데이트가 부드럽 지 않은 경우에 유용합니다.

노트 :  미리보기가 열려 있고 활성화되어있는 동안 지연된 업데이트가 원활하게 작동하지 않습니다. 3D 뷰포트에서 편집하는 동안 미리보기를 일시 중지하면 지연된 업데이트가 정상적으로 수행 될 수 있습니다.

부울 연산을 캐싱하거나 메시 (스트립 및 표면 패치)를 캐싱하여 MeshFusion 성능을 최적화 할 수 있습니다. 두 가지 최적화 형식 모두 Fusion 항목의 재평가를 현재 편집 작업의 영향을받는 요소로 제한합니다.

노트 :  메시 캐싱은 메시 모드 로 설정

다음과 같은 옵션을 사용할 수 있습니다.

• -최적화가 비활성화되었습니다.

• -부울 연산 만 캐시합니다.

• -불리언 및 메시 캐싱이 모두 활성화됩니다. 이것이 기본 및 권장 설정입니다.

노트 :  MeshFusion은 Fusion Item이 로 설정 . 최적화와 함께 사용하면 최상의 성능을 얻을 수 있습니다 .

자동 및 적응 형 분할을 통해 모델 작업시 성능을 향상시킵니다. 으로 유효한 과 비활성 부속.

그만큼 유효한 부분은 모두를 포함 과 선택한 소스 메시를 기준으로 현재 편집에 필요합니다. 활성 부품의 3D 뷰포트에 Fusion 스트립 형상이 생성되거나 표시되지 않습니다. 대신 일반적인 z- 버퍼링을 사용하여 렌더링 효율성을 높입니다. For information on Primaries and Trims, see 메시 역할과 관계.

그만큼 비활성 part는 소스 메시에서 남은 (선택되지 않은) 모든 Fusion 오브젝트를 포함합니다. 퓨전 스트립 지오메트리가 생성되어 비활성 부품의 3D 뷰포트에 표시됩니다.

다음과 같은 옵션을 사용할 수 있습니다.

• -전체 Fusion 모델이 다시 통합되었습니다. 모든 Union이 평가되고 모든 Fusion 스트립이 복원되어 3D 뷰포트에 표시됩니다.

• -활성화되면 모델이 두 부분으로 나뉩니다. 그만큼 유효한 편집중인 부분과 다른 부분 비활성 편집하지 않는 부분. 결합의 접합점에서 Fusion 스트립 형상이 유효한 선택된 소스 메시. 선택되지 않은 항목에 대해 유니온 접합의 모든 Fusion 스트립 형상이 표시됩니다 (비활성 부속).

노트 :  선택이 변경된 경우 편집 시작시 지연이 발생합니다 (지연 길이는 퓨전 항목의 복잡도와 관련됨).

• -활성화되면 전체 모델이 가능한 한 많은 개별 부품으로 분할되어 최상의 성능을 얻습니다. 선택 기반 재구성이 없으므로 편집 시작시 지연이 없습니다. 결합의 접합점에서 융합 스트립 지오메트리는 표시되지 않습니다. 유효한 또는 비활성 부속.

다양한 Fusion Item 속성의 내부 재정의활성화하면 일부 Fusion Item 및 strip 속성이 내부적으로 재정의되지만 유지됩니다.

스트립이 매우 좁아지고 스트립 모서리가 날카 로워집니다. 재정의 된 속성은 다음과 같습니다.

• 스트립 폭

• 스트립 밀도

• Corner Density

• Corner Rounding

다음과 같은 경우 속성이 복원됩니다 비활성화되어 있습니다. 이 모드는 성능 향상, 일시적 오류 방지 및 메시 오류 진단에 유용합니다.

스트립을 형성하는 다각형 행의 양입니다.

스트립 코너 쿼드의 스무딩. 최대 선명도입니다.

스트립 폭을 절대 거리 (밀리미터) 또는 상대 거리 (백분율)로 설정하십시오. 토글 .

토글 .

스트립 쿼드 길이를 절대 거리로 설정합니다. 이것은 모든 Fusion Item의 스트립에만 적용되는 전역 설정입니다.

기본 스트립 쿼드 길이를 절대 거리로 설정합니다. 개별 스트립 항목 설정에 의해 재정의 될 수 있습니다.

인접한 쿼드 크기를 기준으로 스트립을 따라 쿼드의 길이를 설정합니다.

이 옵션은 곡률에 따라 스트립 밀도를 증가시킵니다.

스트립 너비를 절대 거리로 설정합니다.

노트 :  개별 스트립 항목 설정을 편집하면 기본값이 무시됩니다.

원래 메쉬 쿼드 크기의 백분율로 스트립 너비. 가장자리 각도에 관계없이 일정한 너비를 적용합니다.

노트 :  개별 스트립 항목 설정을 편집하면 기본값이 무시됩니다.

원래 메쉬 쿼드 크기의 백분율로 치마 너비.

노트 :  개별 스트립 항목 설정을 편집하면 기본값이 무시됩니다.

스커트 너비를 절대 거리로 설정합니다.

노트 :  개별 스트립 항목 설정을 편집하면 기본값이 무시됩니다.

스커트 외부 행 너비를 절대 거리로 설정합니다. 이것은에서 빼기 가치, 항상 작아야합니다.

노트 :  개별 스트립 항목 설정을 편집하면 기본값이 무시됩니다.

경사 양을 결정합니다. 편평한 경사입니다 완전히 반올림됩니다.

스트립을 따라 날카롭게 회전 할 때 보정 다듬기 양을 지정합니다.

스트립 교차 모서리를 수직 위치로 빠르게 복구합니다. 회복 거리는 회복 길이 특성.

노트 :  일부 스트립 교차점은 교차 모서리가 비평 형이어야합니다.

• -전체 스트립 세그먼트 길이에서 십자형 모서리가 점차 직각으로 돌아갑니다.

• -지정된 복구 길이에 대해 십자형 모서리가 선형으로 직각으로 돌아갑니다.

• 회복 길이 -십자형 모서리가 지정된 수직 방향으로 부드럽게 수직으로 돌아갑니다 .

• -지정된 복구 길이에 대해 교차 에지가 수직 여유로 돌아갑니다.

교차 모서리의 거리를 수직으로 되돌 리도록 설정합니다.

모퉁이 근처의 밀도 배급을 제거합니다.

모서리 근처에서 모서리를 둥글게 제거합니다.

소스 메시의 가시성을 토글합니다.

모든 소스 메시를 선택합니다.

모든 항목을 선택하십시오.

Fusion 아이템의 모든 소스 메시의 기본 출력 하위 분할 수준을 현재 하위 분할 수준으로 설정합니다.

Fusion 아이템의 모든 소스 메시의 세분화 레벨을 선호하는 출력 세분화 레벨로 설정합니다.

Fusion 아이템의 모든 소스 메시의 세분화 레벨을 선호하는 출력 세분화 레벨보다 낮게 설정합니다.

10.2 이전의 Fusion Items를 새 워크 플로우로 변환하고 회로도에서 편집 한 Fusion Items를 새 워크 플로우로 업데이트합니다.

노트 :  스키 매틱 뷰포트에서 수동으로 작성하거나 편집 한 Fusion 모델은 새 워크 플로우와 호환되지 않습니다. 그러나 완전히 수동적 인 Schematic Fusion 모델로 작업 할 수 있습니다. 자세한 내용은 레거시 퓨전 아이템.

소스 메시를 유지하면서 Fusion 아이템을 제거합니다.

알려진 내부 오류를 확인합니다.

3D 뷰포트 표시 및 출력에 대한 메쉬 유형을 지정합니다. 다음과 같은 옵션을 사용할 수 있습니다.

• -전체 성능 최적화에 권장됩니다. 이 옵션은 출력에 권장되지 않습니다 (스트립 및 표면이 통합되지 않음).

• 최소 밀폐 속성으로 설정합니다. 스트립과 표면이 통일되었지만 메쉬를 더 세분화하거나 최적화하지 않습니다. 이 옵션은 다른 완벽한 메쉬 모드보다 약간 빠를 수 있습니다.

• -속성을 사용하여 최상의 토폴로지 출력을 생성합니다. 스트립과 표면이 통합되었습니다. 근접한 정점이 병합됩니다. 트라이 폴리곤 쌍은 가능한 경우 쿼드로 변환됩니다. 선택 세트, 부품 또는 재료 그룹이 생성되지 않습니다.

• -동일한 메시 토폴로지 속성을 사용합니다 다각형 선택 세트, 부품 및 재질 그룹을 작성합니다. 이는 재료 할당이나 출력 메쉬의 추가 모델링을 선택할 때 유용합니다.

설정하면 이음새로 둘러싸인 각 부분에 대해 개별 재료를 만듭니다. 각 부분은 개별 패치입니다. 패치는 이음새 또는 스트립 루프로 둘러싸인 다각형 그룹입니다.

• -같은 메쉬 토폴로지를 만듭니다 방법. 처럼 이 옵션은 다각형 선택 세트, 부품 및 재료 그룹을 작성합니다. 그러나 이러한 다각형 세트는 개별 패치 (스트립 루프로 둘러싸인 다각형 그룹)가 아닌 소스 메시를 기반으로합니다. 많은 교차 표면을 포함하는 복잡한 모델은 사용할 때 수십 또는 수백 개의 부품을 생성 할 수 있습니다 . 이 옵션을 사용하면 소스 메시 당 하나의 부품 / 재료 / 선택 세트가 생성됩니다.

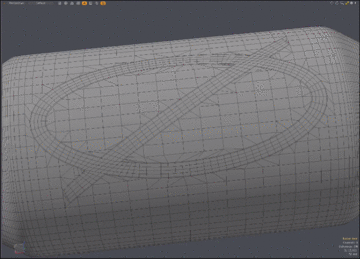

스트립 다각형 만 만듭니다. 표면 메쉬가 생성되지 않습니다. 이것은 스트립을 기반으로하는 절차 및 직접 모델링에 유용합니다. 예를 들어,이 융합 항목을 메시 병합 조작. 그러면 수정할 형상을보다 쉽게 선택할 수 있습니다.

표시 및 출력을위한 메쉬 UV를 만듭니다.

노트 :  소스 메시에는 UV가 있어야합니다. 자세한 내용은 UV 도구 만들기.

MeshFusion은 소스 루프에 내부적으로 에지 루프를 추가하여 Catmull-Clark 에지 가중치를 시뮬레이션합니다 (원본 소스 메시는 변경되지 않음). 다음과 같은 옵션을 사용할 수 있습니다.

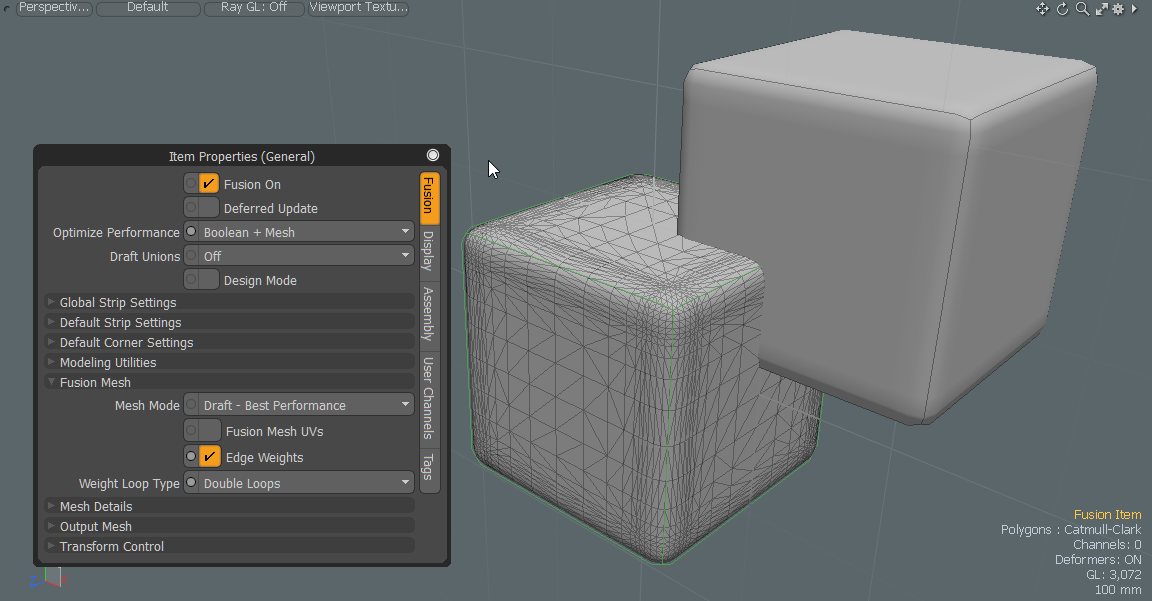

-각 가중치 가장자리의 양쪽에 두 개의 가장자리 루프를 추가합니다. CC 표면에 최상의 충실도를 제공하지만 성능이 저하 될 수있는 밀도가 높은 Fusion 메시를 생성합니다.

-각 가중치 가장자리의 양쪽에 하나의 가장자리 루프를 추가합니다. 이 옵션은 이중 루프로 만든 표면과 구분할 수없는 표면을 생성합니다. 더 깨끗하고 밀도가 낮은 Fusion 메시 항목을 생성합니다.

노트 :  특정 소스 메시 토폴로지를 사용하면 실제 CC 표면에 대한 충실도가 낮아지고 더 큰 Fusion SubDiv 레벨이 자동으로 시행 될 수 있습니다 (저밀도 이점을 효과적으로 취소).

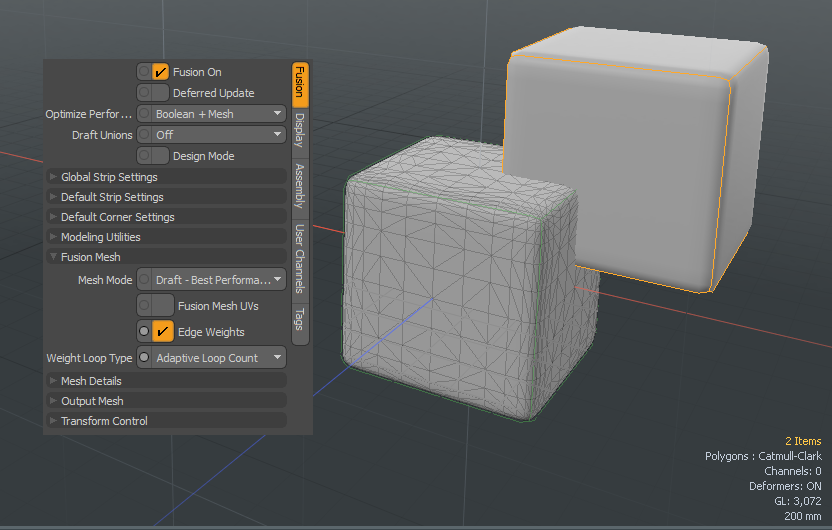

-소스 메시 토폴로지의 특성에 따라 최상의 루프 수 (단일 또는 이중 루프)를 결정합니다. 이중 루프는 단일 루프에 충실도 및 밀도 요구 사항 단점이있는 가장자리에서만 생성됩니다.

메시 토폴로지를 완화하여보다 균일 한 다각형을 생성합니다.

노트 :  이 옵션은 일반적으로 필요하지 않거나 권장되지 않습니다. 성능이 저하되고 (특히 반복 값이 높을 때) 아래 설명에 따라 표면 불규칙성이 발생할 수 있습니다. 출력 메쉬의 추가 모델링에 문제가있는 경우에만이 옵션을 사용해야합니다.

MeshFusion은 작은 불규칙을 생성 할 수 있습니다. 예를 들어, 매우 길고 좁은 쿼드 및 트라이, 특히 작은 소스 메쉬가 다른 소스 메쉬의 큰 쿼드와 교차 할 때. 메시를 이완 시키면 불규칙한 쿼드가 더 균일 해집니다. 이는 출력 메쉬에서 추가 모델링을 수행 할 때 도움이 될 수 있으므로 특정 유형의 왜곡이 불규칙한 메쉬에 적용될 때 발생할 수있는 문제를 방지합니다.

그러나, 완화는 완화되는 다각형의 크기와 비교하여 메쉬 곡률이 중요한 영역에서 메쉬의 섭동 (lumpiness)을 야기 할 수있다.

노트 :  적용 메시 모드 유형 만.

메쉬가 얼마나 이완되고 이완이 퍼지는 스트립에서 얼마나 멀리 떨어져 있는지 결정합니다. 메시 토폴로지 이완 반복 횟수를 지정하십시오. 기본값은 32입니다.

노트 :  적용 메시 모드 유형 만.

메시 이완 범위가 얼마인지 결정합니다. 이완 범위는 스트립 가장자리에서 쿼드로 측정됩니다. 기본값은 4입니다.

노트 :  적용 메시 모드 유형 만.

스트립 경계를 따라 매우 가까운 정점을 병합합니다. 일반적으로 더 가볍고 깨끗한 메시를 만드는 데 도움이됩니다. 그러나 매우 낮은 밀도의 메시를 출력 할 때 표면 불규칙성이 발생하여 스트립 코너 주위에 움푹 들어간 부분과 덩어리가 생길 수 있습니다. 백분율 값은 Fusion이 정점을 병합하는 정도를 결정합니다. 값이 작을수록 거리와 곡률에 따라 공차가 증가합니다.

소스 메시의 케이지 정점을 사용합니다. 이것은 간단한 각도 소스 메쉬에서 매우 낮은 밀도의 Fusion 메쉬를 만드는 데 유용합니다.

일반적으로 소스 메시는 Catmull-Clark 표면으로 해석되므로 정점은 원래 '케이지'위치에서 크게 이동합니다. 단순 각도 메시와 낮은 Fusion SubDiv 레벨 (0 또는 1)을 기반으로 Fusion 메시를 생성 할 때이 옵션은 해당 CC 시프트를 허용하지 않아서 각도 품질을 유지합니다. Fusion 메시의 정점은 소스 메시와 동일하게 유지됩니다.

노트 :  곡면에는 권장되지 않습니다.

인접한 표면에있는 스트립 경계를 따라 추가 모서리 행을 추가합니다. 이를 통해 표면 / 스트립 경계에서 발견되는 불규칙 다각형을 효과적으로 '절연'하여 메쉬의 해당 부분을 불규칙한 다각형을 방해 할 때 일반적으로 발생하는 표면 이상없이 편집 할 수 있습니다 (예 : 서로 상대적으로 이동).

이는 일부 퓨전 후 모델링 방법에 유용합니다.

노트 :  이 때 무시됩니다 메시 모드 유형이로 설정되었습니다 .

를 만듭니다 겨울 왕국 Fusion 메쉬의 사본.

옵션은 메시 모드 익숙한.

만약 메시 모드 로 설정 다음 대화 상자가 표시됩니다.

만약 메시 모드메시 모드의로 설정 또는 다음 대화 상자가 표시됩니다.

팁:   + 의 표시를 건너 뜁니다 대화 상자를 표시하고 마지막으로 사용한 설정을 적용하여 메시를 즉시 변환합니다.

다음과 같은 옵션을 사용할 수 있습니다.

• -출력에 고유 한 이름을 제공 할 수 있습니다.

• -원본 퓨전 아이템을 변환합니다. 권장 : 원본 Fusion 항목이 사본보다 더 안정적 일 수 있습니다. 항상이 옵션을 활성화하는 것이 좋습니다.

• -단일 통합 메쉬를 확보합니다. 완벽한 메쉬.

노트 :  이 옵션을 활성화하는 것이 좋습니다. 연결이 끊어진 메시를 원할 경우는 예외입니다. 예를 들어, 표면 및 스트립 부분이 인접하지 않은 경우.

• -재료 다각형 그룹을 담을 수있는 컨테이너를 만듭니다. 생성 된 재료 목록을 보려면 탭과 하위 탭을 누른 다음 확장 > . Fusion Item에 사용 된 각 소스 메시에 대해 소스 재질 이름을 사용하여 개별 재질이 나열됩니다. 재료는 . 로부터 재료 그룹을 선택하고 속성을 수정할 수 있습니다. 자세한 내용은 소재 그룹.

노트 :  UV가 필요없는 재료는 사용할 수 없습니다. 옵션이 활성화되고 소스 메시에 UV가 포함됩니다.

• -새 메시 항목에 고유 한 이름을 제공 할 수 있습니다.

팁:  활성화하면 또는 메시 모드부품을 열어 부품 목록을 볼 수 있습니다. 탭하고 확장 > . 를 선택하십시오 퓨전 아이템 모델에 사용 된 모든 스트립에 속하는 모든 다각형을 볼 수 있습니다. 스크립팅을 사용하여 모델을 관리하는 고급 사용자에게 유용합니다.
