검색 팁퓨전 큐빅 프리셋
Qbic 메쉬는 Fusion 모델을 만드는 데 도움이되도록 특별히 설계되었습니다. 그것들은 사각형으로 구성되어 MeshFusion에서 원활한 작동을 보장합니다. Modo Qbic 메쉬 팔레트를 제공하며 다음 경로 중 하나를 통해 액세스 할 수 있습니다.
• 에서 Model 의 레이아웃 Fusion 모델링 도구 상자의 하위 탭에서 Qbic Geometry... 열다 Fusion Qbic Presets 창문. Qbics는 아래에 있습니다. Fusion Assets > Fusion Meshes > Qbics.
• 에서 Schematic Fusion 레이아웃에서 사전 설정은 기본적으로 오른쪽 아래 패널에서 레이아웃의 일부입니다.
• 에서 사전 설정 브라우저아래에서 Qbics를 찾을 수 있습니다. Fusion Assets > Fusion Meshes > Qbics. 프레스 F6 사전 설정 브라우저를 엽니 다.
Qbic 추가
프리미티브를 두 번 클릭하여 장면에 추가합니다. 또는 기본 요소를 추가하기 전에 게재 위치 설정을 조정하고 Apply 버튼을 추가하는 방법을 선택하십시오.

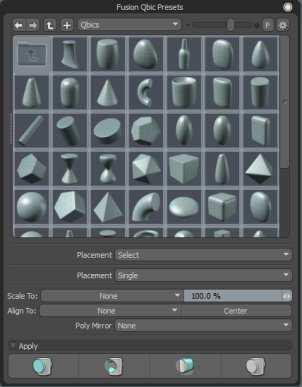

위의 이미지에서 볼 수 있듯이 사전 설정 창의 맨 아래에는 4 개의 버튼이 있습니다.
왼쪽에서 오른쪽으로 버튼은 다음과 같습니다.
• Add Preset as Fusion Primary -사전 설정을 기본으로 추가하십시오.
• Add Preset as Fusion Subtractive Trim -사전 설정을 빼기 트림으로 추가하십시오.
• Add Preset as Fusion Intersect Trim -사전 설정을 교차 트림으로 추가하십시오.
• Add Preset to scene without adding to Fusion Item -장면에 사전 설정을 추가하기 만하면됩니다. 그런 다음 필요한 경우 융합에 수동으로 추가 할 수 있습니다.
노트 : 메시 역할에 대한 자세한 내용은 메시 역할과 관계.
노트 : 처음 세 개의 버튼을 사용하려면 장면에 퓨전 아이템과 선택된 아이템이 있어야합니다.
다음과 같은 배치 매개 변수를 사용할 수 있습니다.
|
Fusion Qbic Presets |
|
|
Placement Presets |
게재 위치 사전 설정을 선택하면 게재 위치 매개 변수가 채워집니다. 정렬 옵션 : • Select -게재 위치 사전 설정을 사용하지 마십시오. • Single No Align/Scale - 사용 Single 에 대한 설정 Placement, 없음 Align To. • Single Align/Scale To Elements 또는 Meshes - 사용 Single 에 대한 설정 Placement을 누르고 사전 설정을 선택 물로 조정합니다. • Combine Align/Scale To Elements 또는 Meshes - 사용 Combined 에 대한 설정 Placement을 누르고 사전 설정을 선택 물로 조정합니다. • Multi Align/Scale To Elements 또는 Meshes - 사용 Multiple 에 대한 설정 Placement을 누르고 사전 설정을 선택 물로 조정합니다. |
|
Placement |
게재 위치 유형을 설정합니다. • Single -선택한 사전 설정의 단일 사본을 배치합니다. • Combined -여러 대상을 선택하면 (여러 메쉬 요소 또는 여러 메쉬) 사전 설정의 사본 하나가 각 대상을 기준으로 배치 된 다음 단일 메쉬 항목으로 결합됩니다 • Multiple -동일 Combined사전 설정된 사본을 제외하고 배치 후에는 별도의 메쉬 항목이 남아 있습니다. 노트 : 퓨전 소스로 사용되는 메시를 결합하는 것은 성능 측면에서 효율적이지만 겹치지 않아야합니다. 겹치는 부분은 자체 교차 메시를 만들어 퓨전이 처리 할 수 없습니다. 반면에 Multiple 옵션은 배치 된 각 사전 설정 사본이 올바르게 변형되므로 (정렬 옵션을 사용하는 경우 제외) 편집 관점에서 유용하며 종종 배치를 사용하여 배치 후 편리하게 조정할 수 있습니다. Local 액션 센터. |
|
Scale To: |
배치시 Qbic을 조정합니다. 다음 중에서 선택하십시오 : • None -스케일링하지 마십시오. • Selected Meshes -선택한 메쉬와 일치하도록 높이를 조정하십시오. 하나 이상의 메쉬를 선택한 경우 첫 번째 메쉬가 Item List. • Selected Element -선택한 요소와 일치하도록 높이를 조정하십시오. • Unit -높이를 수동으로 설정하십시오. 위의 옵션 중 하나를 선택한 다음 금액을 설정하십시오. |
|
Align To: |
Qbic을 정렬 할 위치를 선택하십시오. • Selected Meshes -선택된 메시에 정렬합니다. 하나 이상의 메쉬를 선택한 경우 첫 번째 메쉬가 Item List. • Selected Elements -현재 항목에서 선택한 요소 (예 : 다각형)에 맞 춥니 다. • X, Y, Z, -X, -Y, -Z -축 중 하나에 정렬하십시오. 음의 값은 해당 축을 따라 Qbic의 방향을 반전시킵니다. 메쉬 또는 선택한 요소를 선택한 경우 Center Qbic을 선택의 중심에 위치시킵니다. |
|
Poly Mirror |
선택한 Qbic 중 두 개를 생성하고 두 번째는 선택한 축을 기준으로 미러링합니다. |
