솔리드 스케치

그만큼 Solid Sketch 이 도구는 몇 번의 클릭만으로 기본 형상을 구성하는 유기적 형상을 "거칠게 만드는"빠른 방법을 제공합니다. 클릭하면 자동으로 상호 연결된 개별 노드를 배치 할 수 있습니다. 결과는 각 노드가 배치 될 때 자동으로 압출 또는 브리지 된 하위 분할 큐브와 같은 것입니다. 그러면 지오메트리는 추가 편집을 통해 더 복잡하거나 자세한 양식의 기초가됩니다. 도구를 떨어 뜨린 후에도 개별 노드를 선택하고 편집 할 수 있습니다.

이 도구는 Modeling 아래의 레이아웃 Basic 다른 옵션으로 하위 탭 Tube 도구 버튼. 마우스 오른쪽 버튼을 클릭하여 팝업 메뉴를 열고 클릭하여 선택하십시오. 아래의 메뉴 표시 줄에서 활성화 할 수도 있습니다 Geometry > Draw > Solid Sketch. 활성화되면 뷰포트를 클릭하여 노드를 배치 할 수 있습니다.

노드는 항상 다음을 기준으로 작성 및 배치됩니다. 작업 기준면 사용. 생성 된 노드를 클릭하고 드래그하여 크기를 조절하십시오. 마우스를 놓은 후 활성 노드를 다시 클릭하고 드래그하면 존재할 수있는 다른 노드를 기준으로 마우스의 위치를 조정할 수 있습니다.

활성 노드는 중심점의 노란색으로 표시되며 항상 공구 핸들로 둘러싸여 있습니다. 이 핸들을 사용하면 노드를 스쿼시하고 늘릴 수 있습니다. 원하는 핸들 점을 클릭하고 드래그하여 동작을 적용하십시오. 가운데 점을 클릭하여 이전에 작성된 노드를 선택할 수 있습니다. 선택한 노드를 마우스 오른쪽 버튼으로 클릭하면 크기가 조정됩니다. Shift+ 클릭하고 드래그하면 노드와 하위 노드가 체인 아래로 이동합니다. 새 노드는 항상 이전에 선택한 노드에 연결됩니다. 추가 분기를 만들려면 원하는 부모 노드를 선택한 다음 클릭하여 새 노드를 그립니다. Ctrl + 기존 노드 사이에 새 노드를 만들려면 클릭하십시오. 마우스 가운데 버튼을 클릭하여 개별 노드를 제거 할 수 있습니다.

메시로 만든 메시는 Solid Sketch 또한 도구를 다시 활성화 할 때 폴리 라인에 포함 된 정보에서 이전 상태를 복구 할 수 있도록 메쉬 내에 일련의 두 점 폴리 라인을 배치합니다. 이 정보로 공구를 다시 초기화하면 공구가 재 활성화 될 때 레이어의 추가 형상이 삭제됩니다. 때도구가 활성화되면 다음 속성을 사용할 수 있습니다. Properties 뷰포트.

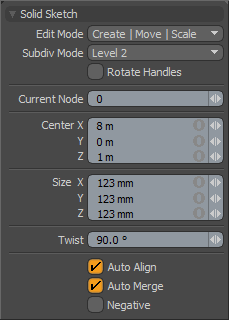

다음 옵션을 조정하여 사용할 수 있습니다 Solid Sketch 수단:
