경로 생성기

그만큼 Path Generator 하위 도구는 기존 곡선을 사용하여 다른 도구가 걷고 평가할 수있는 경로를 제공합니다. 곡선을 따라 도형을 돌출 또는 변형하고 곡선을 따라 요소의 위치를 제어하는 데 유용합니다. 예를 들어 텍스트 도구와 함께 경로 생성기를 사용하여 곡선을 따라 문자를 배치 할 수 있습니다.

경로 생성기 사용

경로 생성기 도구를 사용하기 전에 장면에서 사용할 항목이 필요합니다. 이 예제에서는 Text 프리미티브를 사용합니다.

1.

에서 Mesh Operations 목록을 클릭하십시오 Add Operator.

2.

아래에 Procedural > Create > Primitives추가 Text 원선.

3.

에서 Properties 텍스트 항목의 패널에서 텍스트를 입력하고 글꼴을 설정하십시오.

4.

목록에서 Text 공개 할 항목 Tool Pipe을 클릭하고 (Add Tool Pipe).

절차 적 Preset Browser 열린다

5.

아래에 New, 더블 클릭 Path Generator 텍스트 항목의 도구 파이프에 추가하십시오.

6.

에 새 메쉬 레이어 추가 Item List 클릭하여 Add Item아래 Locators , 고르다 Mesh.

7.

새 메시에 커브를 그립니다. 곡선 도구는 Setup 아래 레이아웃 Setup 하위 탭 또는 Model 레이아웃 Basic 펜 도구를 길게 클릭하여 하위 탭을 엽니 다.

노트 :  곡선 도구에 대한 자세한 내용은 커브 추가 이야기.

8.

에서 Mesh Operations 목록에서 Path Generator 항목을 확장하고 Curve클릭 (Add Curve).

절차 적 Preset Browser 열립니다.

9.

에서 Preset Browser, 아래에 Existing 커브가 포함 된 메쉬 레이어를 두 번 클릭합니다.

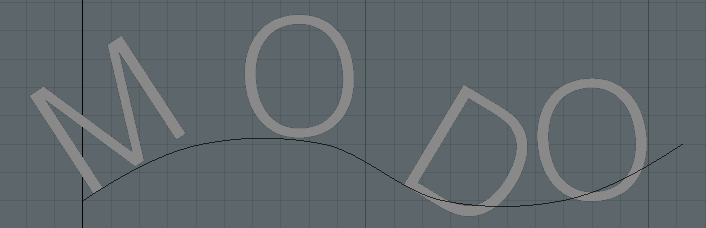

Modo 커브에 텍스트를 배치합니다.

텍스트 항목에서 곡선을 따라 텍스트가 그려지는 방법을 조정할 수 있습니다 Properties 패널.

노트 :  텍스트 속성에 대한 자세한 내용은 본문.

경로 생성기 속성

경로 생성기의 설정은 다음과 같습니다.

경로 생성기
Curve Index	경로로 사용될 곡선의 인덱스를 지정합니다. 장면에 여러 커브가있는 경우 인덱스를 입력하여 필요한 커브를 선택할 수 있습니다.
Start	커브의 시작을 지정합니다. 곡선의 실제 시작과이 값 사이의 모든 섹션은 무시됩니다.
End	커브의 끝을 지정합니다. 곡선의 실제 끝과이 값 사이의 모든 섹션은 무시됩니다.
Curve Slide	커브에서 텍스트를 시작할 위치를 결정합니다. 곡선을 따라 텍스트를 슬라이드하려면이 설정을 사용하십시오.

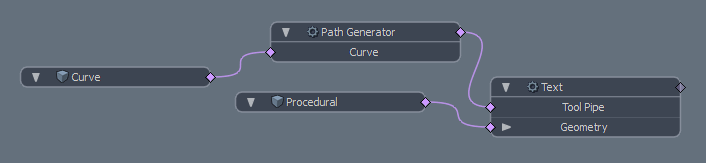

경로 생성기 회로도

경로 생성기 하위 도구에는 단일 그래프 입력이있어 메쉬 레이어와 같은 곡선 그룹을 나타내는 모든 항목을 연결할 수 있습니다. 곡선은 절차 도구 시스템의 일부로 사용하기 위해 경로 생성기로 평가 및 해석됩니다.
