슬라이스 이펙터

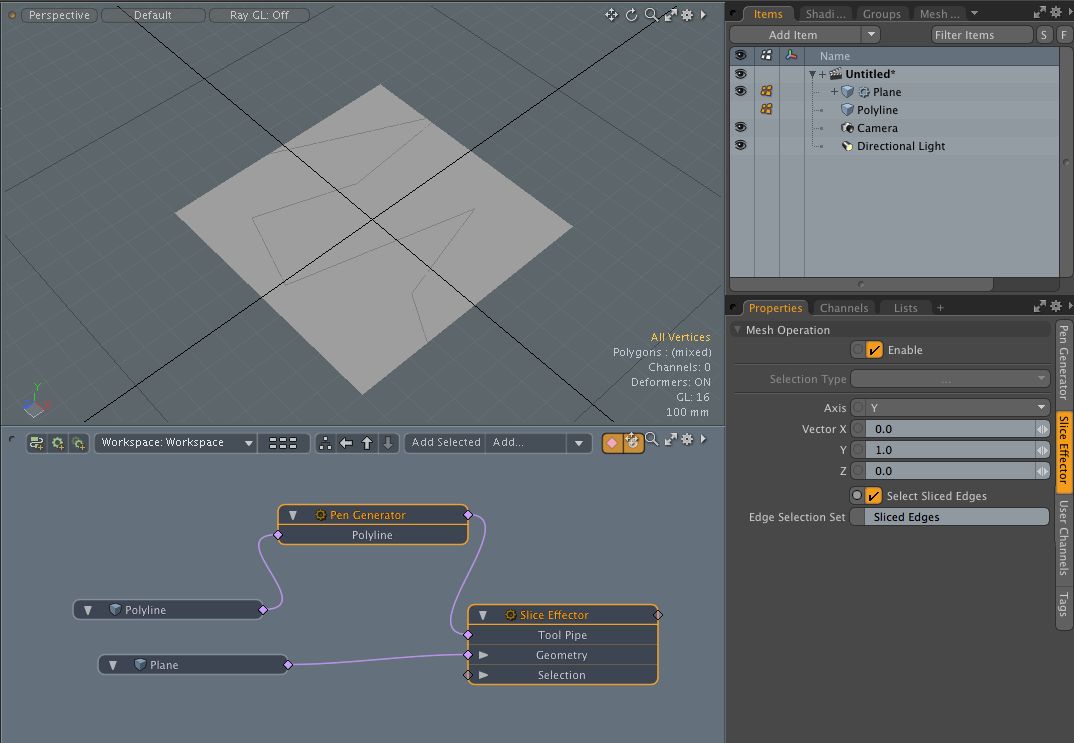

그만큼 Slice Effector 툴은 툴 제너레이터가 제공하는 파티클 위치를 따라 메시의 지오메트리를 절단하는 데 사용됩니다. Tool Pipe. 이것은 펜 슬라이스 과 커브 슬라이스 도구. 펜 슬라이스 도구는 펜 생성기 도구를 사용하여 폴리 라인 경로를 따라 형상을 슬라이스합니다. 곡선 슬라이스 도구는 곡선 경로 및 경로 단계 생성기 도구를 따라 형상을 슬라이스합니다.

용법

슬라이스 이펙터 도구를 사용하려면 잘라낼 형상과 잘라낼 슬라이싱 커브가 필요합니다.

1.

를 사용하여 슬라이스하려는 형상을 추가하십시오. Add Operator 에 버튼 Mesh Ops 탭.

2.

커브를 배치 할 새 메시 레이어 추가 : 클릭 Add Item 상반부에 Mesh Ops 탭하고 선택 Item > Mesh.

3.

새 메시 레이어를 선택한 상태에서 기존 커브 도구를 사용하여 커브를 그립니다 Curve 모델링 도구 상자의 탭. 자세한 내용은 커브 추가.

4.

원래 메쉬 레이어, 지오메트리가 포함 된 레이어 및 Mesh Ops 탭을 클릭하십시오 Add Operator을 선택한 다음 Mesh Operations > Edit > Curve Effector.

그만큼 Create Slice Clone 대화 상자가 열립니다.

5.

커브를 포함하는 메시를 Path을 클릭 한 다음 OK.

커브 슬라이스가 Mesh Operations 명부. 앞에있는 작은 화살표를 클릭하여 확장하면 입력을 볼 수 있습니다.

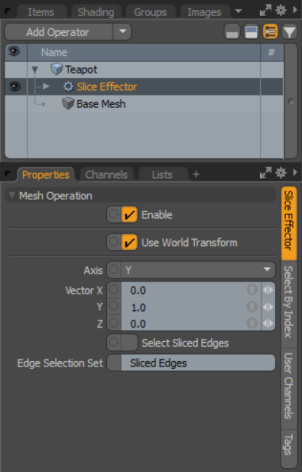

슬라이스 이펙터 속성

다음과 같은 옵션을 사용할 수 있습니다.

선택권	기술
Enable	도구를 활성화 / 비활성화합니다. 기본적으로이 속성은 활성화되어 있습니다.
Use World Transform:	월드 원점 위치에서 지오메트리 선택의 중심을 맞 춥니 다. 기본적으로이 속성은 활성화되어 있습니다.
Axis	축 방향을 슬라이스 형상으로 설정합니다.
Vector X, Y, Z	X, Y 및 Z의 축 벡터 위치를 설정합니다.
Select Sliced Edges	슬라이스 된 모서리의 모서리 선택을 선택 세트로 설정합니다. 선택 항목이 자동으로 생성되어 Mesh Ops 아래 탭 Lists.
Edge Selection Set	에 대한 모서리 선택 세트의 이름을 정의합니다 Select Sliced Edges 선택권. 이 이름은 Add Operator > Mesh Operations > Selection > Select By Selection Set Edge mesh 작업과 함께 사용할 수 있습니다.
