펜 슬라이스

펜 슬라이스 도구는 동일한 기초를 사용합니다. 펜 도구로. 따라서 표준 펜 도구를 사용하여 다각형을 만들 때와 동일한 구조적 또는 유기적 흐름을 사용하여 슬라이스 평면을 만들 수 있습니다.

에서 Type 목록에서 Open 또는 Closed. 기본적으로 Closed 방법, Modo 슬라이스 프로파일의 첫 번째 점과 마지막 점을 연결하여 닫힌 루프를 만듭니다.

자체 스냅 옵션에는 다음이 포함됩니다 World Axis, Straight Line , Right Angles.

절차 적 펜 슬라이스

펜 슬라이스는 절차 적 메쉬 작업으로도 사용할 수 있습니다. 슬라이스 이펙터와 펜 생성기 하위 도구의 조합입니다. 에서 도구를 추가 할 수 있습니다 Mesh Ops 탭 오른쪽에 Model 나열한 것.

도구를 사용하려면 절단 할 형상과 절단 할 폴리 라인이 필요합니다.

1.

를 사용하여 슬라이스하려는 형상을 추가하십시오. Add Operator 에 버튼 Mesh Ops 탭.

2.

커브를 배치 할 새 메시 레이어 추가 : 클릭 Add Item 상반부에 Mesh Ops 탭하고 선택 Item > Mesh.

3.

새 메쉬 레이어를 선택한 상태에서 모델링 도구 상자의 펜 도구를 사용하여 폴리 라인을 그립니다. 자세한 내용은 펜.

4.

원래 메쉬 레이어, 지오메트리가 포함 된 레이어 및 Mesh Ops 탭을 클릭하십시오 Add Operator을 선택한 다음 Mesh Operations > Edit > Pen Slice.

그만큼 Create Pen Slice 대화 상자가 열립니다.

5.

폴리 라인이 포함 된 메시를 Polyline을 클릭 한 다음 OK.

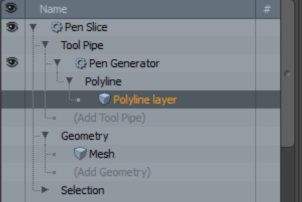

펜 슬라이스가 Mesh Operations 명부. 앞에있는 작은 화살표를 클릭하여 확장하면 입력을 볼 수 있습니다.
